DSC9A01T0L

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: 200mV@ 1mA,10mA NPN 15V 1μA 50V 40V 50mA 贴片安装
供应商型号: DSC9A01T0LTR-ND
供应商: Digi-Key
标准整包数: 3000
PANASONIC 三极管(BJT) DSC9A01T0L

DSC9A01T0L概述


    产品简介

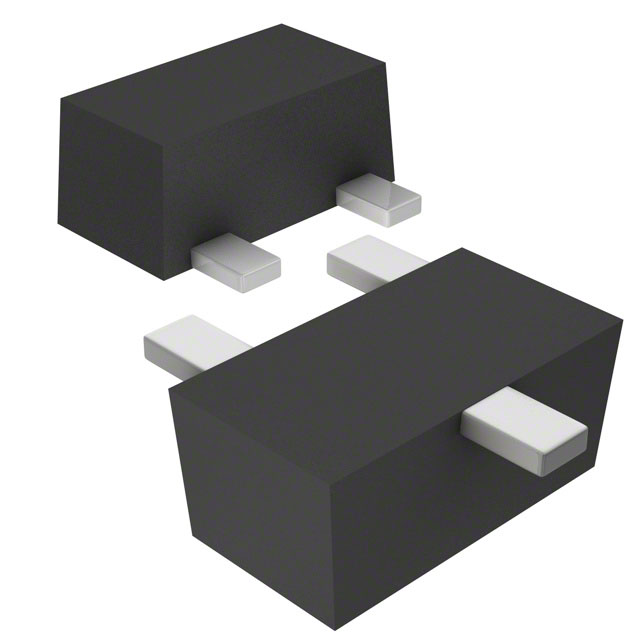

    DSC9A01 是一款硅基NPN外延平面型晶体管,适用于低频放大应用。此产品采用SSMini3封装(也称为SOT-490),特别适用于需要高电流转移比和低饱和电压的应用场合。

    技术参数


    - 最大额定值
    - 集电极-基极电压 (发射极开路): VCBO = 50 V
    - 集电极-发射极电压 (基极开路): VCEO = 40 V
    - 发射极-基极电压 (集电极开路): VEBO = 15 V
    - 集电极电流 (连续): IC = 50 mA
    - 峰值集电极电流: ICP = 100 mA
    - 集电极耗散功率: PC = 125 mW
    - 结温: TJ = 150 °C
    - 工作环境温度: TOPR = -40 至 +85 °C
    - 存储温度: TSTG = -55 至 +150 °C
    - 电气特性
    - 集电极-基极电压 (发射极开路): VCBO = 50 V
    - 集电极-发射极电压 (基极开路): VCEO = 40 V
    - 发射极-基极电压 (集电极开路): VEBO = 15 V
    - 集电极-基极截止电流 (发射极开路): ICBO = 0.1 mA
    - 集电极-发射极截止电流 (基极开路): ICEO = 1 mA
    - 正向电流转移比 (VCE = 10 V, IC = 2 mA): hFE = 400 至 2000
    - 集电极-发射极饱和电压 (IC = 10 mA, IB = 1 mA): VCE(SAT) = 0.05 至 0.20 V
    - 转换频率 (VCE = 10 V, IC = 2 mA): fT = 150 MHz

    产品特点和优势


    - 高正向电流转移比: DSC9A01 提供优秀的线性度,hFE 高达 400 至 2000。
    - 低饱和电压: VCE(SAT) 最低可达 0.05 V,确保高效能放大。
    - 环保材料: 无卤素/符合RoHS标准,适合多种应用环境。

    应用案例和使用建议


    应用案例:
    DSC9A01 在低频放大电路中表现出色,常用于电信设备、测量仪器及家用电器等。例如,在一个简单的音频放大电路中,DSC9A01 可以实现高效的信号放大。
    使用建议:
    - 确保电路设计符合绝对最大额定值的要求,避免瞬态状态下的电压超限。
    - 在使用过程中注意温度管理,特别是在高负载情况下,以防止因过热而导致的损坏。
    - 使用前检查并遵循制造商提供的所有安全和操作指南。

    兼容性和支持


    DSC9A01 的封装标准为 SSMini3,可与市场上常见的同类产品进行互换。对于技术支持和售后保障,Panasonic 提供了一系列资源,包括详尽的技术文档和在线支持服务。

    常见问题与解决方案


    - 问题: 电路中的噪声增加
    - 解决方案: 检查电路布局和接地设计,确保良好的接地和屏蔽措施。
    - 问题: 温度过高
    - 解决方案: 优化散热设计,确保适当的通风和散热通道。

    总结和推荐


    综上所述,DSC9A01 是一款性能卓越的晶体管,尤其适用于需要高电流转移比和低饱和电压的应用。其环保特性和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐在需要高性能低频放大应用中使用 DSC9A01。

DSC9A01T0L参数

参数
VEBO-最大发射极基极电压 15V
最大集电极发射极饱和电压 0.2@ 1mA,10mA
VCBO-最大集电极基极电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 200mV@ 1mA,10mA
VCEO-集电极-发射极最大电压 40V
集电极电流 50mA
集电极截止电流 1μA
配置 独立式
晶体管类型 NPN
最大功率耗散 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSC9A01T0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DSC9A01T0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 三极管(BJT) PANASONIC DSC9A01T0L DSC9A01T0L数据手册

DSC9A01T0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0638 ¥ 0.5339
6000+ $ 0.0581 ¥ 0.4862
9000+ $ 0.0552 ¥ 0.4616
15000+ $ 0.0519 ¥ 0.434
21000+ $ 0.0499 ¥ 0.4174
30000+ $ 0.0479 ¥ 0.4012
75000+ $ 0.0437 ¥ 0.3656
150000+ $ 0.0437 ¥ 0.3655
库存: 0
起订量: 3000 增量: 1
