DA3S103E0L

产品分类: 整流二极管/整流桥
厂牌: PANASONIC
产品描述: 80V 750mA 10ns 100nA 100μA 贴片安装
供应商型号: CSJ-ST41639547
供应商: 海外现货
标准整包数: 1
PANASONIC 整流二极管/整流桥 DA3S103E0L

DA3S103E0L概述

    DA3S103E0L 开关二极管技术手册

    1. 产品简介


    DA3S103E0L 是一款开关二极管,主要用于高速开关电路的应用中。该产品属于硅外延平面型二极管,采用负极端公共引脚的设计。DA3S103E0L 适用于广泛的电子产品领域,如办公设备、通信设备、测量仪器和家用电器。

    2. 技术参数


    - 工作温度范围:Ta = -40°C 到 +85°C
    - 最大峰值反向电压:VRM = 80 V
    - 正向电流(单个/双):IF = 100 mA / 150 mA
    - 峰值正向电流(单个/双):IFM = 225 mA / 340 mA
    - 非重复性峰值正向电流(双):IFSM = 500 A
    - 最大结温:Tj = 150 °C
    - 存储温度范围:Tstg = -55 °C 到 +150 °C
    - 反向电压(V):VR = 80 V
    - 反向电流(A):IR = 100 nA
    - 终端电容(pF):Ct = 2 pF(当 VR = 0 V, f = 1 MHz)
    - 反向恢复时间(ns):trr = 10 ns(当 90% 下降)

    3. 产品特点和优势


    - 短反向恢复时间:trr = 10 ns,使得该二极管适用于需要快速开关的高频电路。
    - 无卤素/符合RoHS标准:DA3S103E0L 采用环保材料制造,且符合欧盟RoHS标准,提高了产品的安全性和可靠性。
    - 低终端电容:Ct = 2 pF,有助于减少信号损失和提高传输效率。
    - 兼容SSMini3-F3-B 封装:方便在各种紧凑设计中集成使用。

    4. 应用案例和使用建议


    应用案例:该二极管广泛应用于通信设备、测量仪器和办公自动化设备。例如,在高频脉冲发生器中,DA3S103E0L 可以用于快速开关和转换电信号。
    使用建议:
    - 确保电路设计符合绝对最大额定值和保证的工作条件。
    - 在处理和安装过程中遵循防静电和热应力防护措施。
    - 考虑冗余设计和其他系统级保护措施,以防止物理伤害和火灾风险。

    5. 兼容性和支持

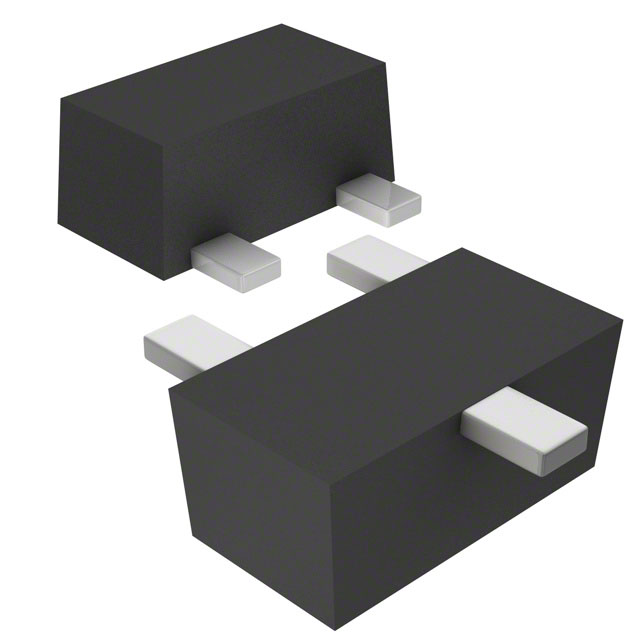

    DA3S103E0L 采用 SOT-490 封装,符合 JEITA SC-89 标准。与同类产品相比,该封装在高密度印刷电路板上具有更好的兼容性和适应性。此外,制造商提供技术支持和文档更新,以确保用户能够获取最新的产品标准和规格信息。

    6. 常见问题与解决方案


    - Q:二极管的最大峰值反向电压是多少?
    - A:最大峰值反向电压为 80 V。

    - Q:二极管的反向电流如何影响其工作性能?
    - A:反向电流 IR 为 100 nA,这表明二极管在高反向电压下仍能保持较低的泄漏电流,从而提高工作效率和稳定性。

    7. 总结和推荐


    总体而言,DA3S103E0L 开关二极管凭借其出色的反向恢复时间和低终端电容,非常适合用于高速开关电路和高频信号处理。其环保特性和符合RoHS标准使其成为当前市场需求的理想选择。因此,我们强烈推荐使用该产品在相关电子设备中。
    通过上述分析可以看出,DA3S103E0L 开关二极管具备卓越的技术参数和广泛的应用前景,是一款值得信赖的高性能电子元器件。

DA3S103E0L参数

参数
正向浪涌电流 750mA
配置 -
If - 正向电流 100μA
Ir - 反向电流 100nA
Vr-反向电压 80V
反向恢复时间 10ns
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DA3S103E0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DA3S103E0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 整流二极管/整流桥 PANASONIC DA3S103E0L DA3S103E0L数据手册

DA3S103E0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
