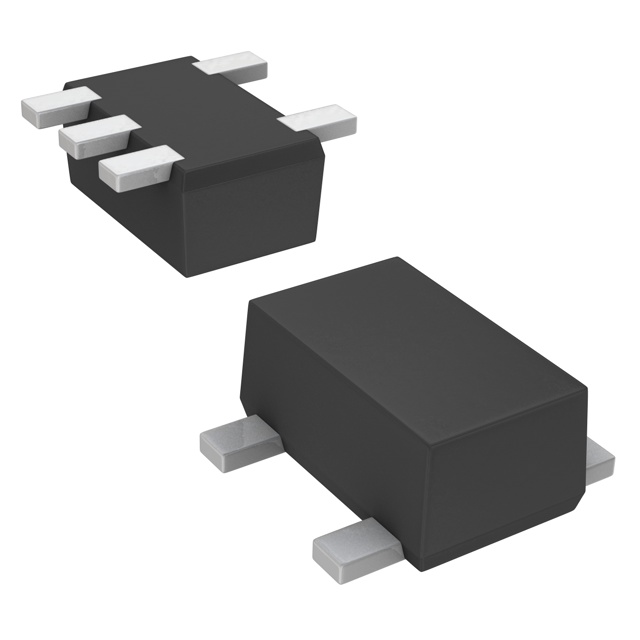

DME501010R

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: 300mV@ 10mA,100mA,500mV@ 10mA,100mA NPN,PNP (Emitter Coupled) 100μA 50V 100mA SMINI5-F3-B 贴片安装
供应商型号: DME501010RTR-ND
供应商: Digi-Key
标准整包数: 3000
PANASONIC 三极管(BJT) DME501010R

DME501010R概述

    # Panasonic DME50101 系列硅晶体管技术手册解析

    产品简介


    Panasonic 的 DME50101 系列晶体管包括两种基本类型:Silicon PNP 晶体管(Tr1)和 Silicon NPN 晶体管(Tr2),均采用外延平面型工艺制造,专为通用放大应用设计。DME50101 系列封装于 SMini5 类型的外壳中,具备优异的电气特性和紧凑的结构设计,广泛应用于消费类电子产品、工业控制设备以及通信设备等领域。

    技术参数


    以下是 DME50101 系列晶体管的关键技术参数:
    绝对最大额定值(Ta = 25°C)
    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 集电极-基极电压(发射极开路) | VCBO | -60 / 60 | V |
    | 集电极-发射极电压(基极开路) | VCEO | -50 / 50 | V |
    | 发射极-基极电压(集电极开路) | VEBO | -7 / 7 | V |
    | 集电极电流 | IC | -100 / 100 | mA |
    | 峰值集电极电流 | ICP | -200 / 200 | mA |
    | 总功耗 | PT | 150 | mW |
    | 结温 | Tj | 150 | °C |
    | 工作环境温度 | Topr | -40 至 +85 | °C |
    | 存储温度 | Tstg | -55 至 +150 | °C |
    电气特性(Ta = 25°C ±3°C)
    Tr1 参数
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 前向电流传输比 hFE 210 | 460
    | 集电极-发射极饱和电压 VCE(sat) 0.2 | 0.5 | V |
    | 过渡频率 fT 150 MHz |
    | 集电极输出电容 Cob 2 pF |
    Tr2 参数
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 前向电流传输比 hFE 210 | 460
    | 集电极-发射极饱和电压 VCE(sat) 0.13 | 0.3 | V |
    | 过渡频率 fT 150 MHz |
    | 集电极输出电容 Cob 1.5 pF |

    产品特点和优势


    1. 高前向电流传输比 hFE:具有线性度优秀的高前向电流传输比,适用于需要精确信号放大的场合。
    2. 低饱和电压 VCE(sat):降低功耗的同时提升效率,特别适合驱动负载较大的电路。
    3. 无卤素/符合RoHS标准:环保设计,满足现代电子产品的绿色要求。
    4. 兼容性:支持多种主流电路设计,并且符合相关国际安全认证标准。

    应用案例和使用建议


    应用案例
    - 消费类电子:如音频放大器、信号调理模块等。
    - 工业控制:用于传感器接口电路,提供稳定的信号传输。
    - 通信设备:作为功率放大器的一部分,增强信号覆盖范围。
    使用建议
    - 在设计过程中确保工作温度处于规定的范围内,避免因过热导致性能下降。
    - 结合实际需求选择合适的封装形式以优化空间利用率。
    - 注意连接时遵循正确的布线规范以减少寄生效应的影响。

    兼容性和支持


    DME50101 系列产品可以轻松与其他常见的半导体器件配合使用,无需额外调整即可实现良好的系统集成。此外,Panasonic 提供详尽的技术文档和支持服务,帮助客户快速解决问题并加快开发进度。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管发热严重 | 改善散热措施,如增加散热片或优化PCB布局。 |
    | 输出信号失真 | 检查电源电压是否稳定,并重新校准偏置点。 |
    | 开关速度慢 | 调整输入信号上升沿时间以加快响应速度。 |

    总结和推荐


    总体而言,Panasonic DME50101 系列晶体管凭借其卓越的性能、可靠的质量以及广泛的适用性,在多个行业中展现出强大的竞争力。无论是对于初学者还是专业工程师来说,这都是一个值得信赖的选择。如果您正在寻找一款既能满足日常需求又能应对复杂挑战的理想解决方案,那么这款产品无疑是一个明智之选。因此,我们强烈推荐使用 DME50101 系列晶体管来构建您的下一个项目。

DME501010R参数

参数
晶体管类型 NPN,PNP (Emitter Coupled)
最大功率耗散 -
集电极电流 100mA
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 10mA,100mA,500mV@ 10mA,100mA
最大集电极发射极饱和电压 300mV@ 10mA,100mA/0.5 @ 10mA,100mA
配置
VCBO-最大集电极基极电压 -
集电极截止电流 100μA
通用封装 SMINI5-F3-B
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
