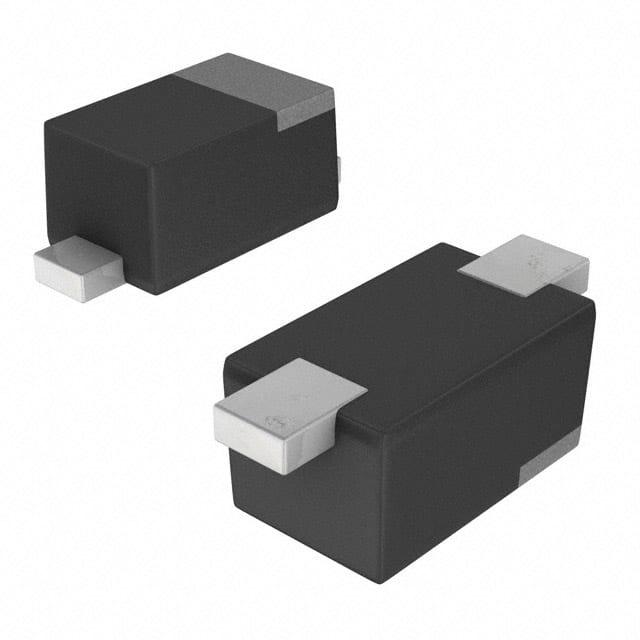

DB2731600L

产品分类: 整流二极管/整流桥
厂牌: PANASONIC
产品描述: 30V 1A 0.8ns 15μA 100mA 贴片安装 1mm*600μm*520μm
供应商型号: 2284934
供应商: element14
标准整包数: 5
PANASONIC 整流二极管/整流桥 DB2731600L

DB2731600L概述

    DB27316 硅表面平面型整流二极管

    产品简介


    DB27316 是一种硅表面平面型整流二极管,特别适用于小电流整流。其封装形式为 SSSMini2,型号为 DB2S316。该二极管广泛应用于各类小型电子设备中,例如办公设备、通信设备、测量仪器和家用电器等。

    技术参数


    - 反向电压(VR):30 V
    - 重复峰值反向电压(VRRM):30 V
    - 正向电流(平均)(IF(AV)):100 mA
    - 峰值正向电流(IFM):300 mA
    - 非重复峰值正向浪涌电流(IFSM):1 A
    - 最高结温(Tj):125 °C
    - 工作环境温度(Topr):-40 至 +85 °C
    - 存储温度(Tstg):-55 至 +125 °C
    电气特性(Ta = 25°C ±3°C):
    - 正向电压(VF):0.55 V(IF = 100 mA)
    - 反向电流(IR):15 µA(VR = 30 V)
    - 端子电容(Ct):2 pF(VR = 10 V,f = 1 MHz)
    - 反向恢复时间(trr):0.8 ns(IF = IR = 100 mA,Irr = 0.1 × IR,RL = 100 Ω)

    产品特点和优势


    DB27316 具有以下几个显著的特点和优势:
    - 短反向恢复时间:trr 仅为 0.8 ns,有助于提高电路的工作效率。
    - 低正向电压:VF 只有 0.55 V,减少了功耗并提高了能效。
    - 环保材料:采用无卤素、RoHS 合规材料制造,符合欧盟标准。

    应用案例和使用建议


    DB27316 主要用于小电流整流的应用场景。例如,在开关电源、电池充电器等设备中,可以有效提高电源转换效率。使用时需要注意以下几点:
    - 确保工作温度在规定的范围内,避免因温度过高导致器件损坏。
    - 设计电路时应考虑适当的散热措施,以延长器件寿命。
    - 在高频率应用场合,注意反向恢复时间对整体系统的影响。

    兼容性和支持


    DB27316 的封装形式为 SSSMini2,具有较好的通用性和兼容性,可与其他标准组件配合使用。制造商提供了详尽的技术支持和维护服务,确保用户能够高效地应用和维护该产品。

    常见问题与解决方案


    1. 问题:反向电流过高
    - 解决方案:检查电路连接是否正确,确保没有过压情况发生。
    2. 问题:正向电压波动大
    - 解决方案:确认工作温度是否在允许范围内,避免过热影响器件性能。
    3. 问题:反向恢复时间长
    - 解决方案:检查是否选用合适的电路设计参数,优化电路布局减少寄生效应。

    总结和推荐


    DB27316 硅表面平面型整流二极管凭借其出色的反向恢复时间和低正向电压等特点,在多种应用场景中表现出色。特别是在小电流整流应用中,其高效的能量转换能力和优良的稳定性使其成为理想选择。因此,我们强烈推荐使用 DB27316 作为关键部件,以提升电子设备的整体性能和可靠性。

DB2731600L参数

参数
If - 正向电流 100mA
Ir - 反向电流 15μA
Vr-反向电压 30V
反向恢复时间 0.8ns
正向浪涌电流 1A
配置 -
长*宽*高 1mm*600μm*520μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DB2731600L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DB2731600L数据手册

厂牌 PDF简要描述 下载
PANASONIC 整流二极管/整流桥 PANASONIC DB2731600L DB2731600L数据手册

DB2731600L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.1661 ¥ 1.3901
25+ $ 0.1062 ¥ 0.8885
100+ $ 0.0765 ¥ 0.6406
250+ $ 0.0578 ¥ 0.484
500+ $ 0.0505 ¥ 0.4228
1000+ $ 0.0441 ¥ 0.3691
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
