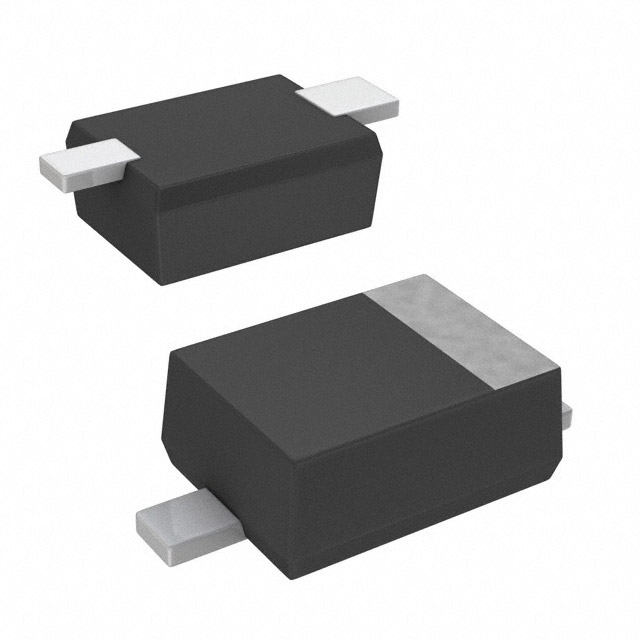

DZ2J220M0L

产品分类: 齐纳(稳压)二极管
厂牌: PANASONIC
产品描述: ±2.5% 50nA 22V 80Ω 200mW 独立式 SMINI2-F5-B 贴片安装 2.5mm*1.25mm*700μm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 齐纳(稳压)二极管 DZ2J220M0L

DZ2J220M0L概述


    产品简介


    产品名称:DZ2J220×0L 稳压二极管
    产品类型:稳压二极管
    主要功能:用于恒定电压控制及浪涌吸收电路
    应用领域:广泛应用于办公设备、通信设备、测量仪器、家用电器等领域,尤其适用于对稳定电压有较高要求的应用场景。

    技术参数


    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | Zener电压 | VZ | 21.45~23.10| V |
    | 反向电流 | IR | 0.05 | μA |
    | Zener工作电阻 | RZ | 80 | Ω |
    | 峰值正向电流 | IFRM | 200 | mA |
    | 总功率耗散 | PT | 200 | mW |
    | 结温 | Tj | 150 | °C |
    | 工作环境温度 | Topr | -40~+85 | °C |
    | 贮存温度 | Tstg | -55~+150 | °C |

    产品特点和优势


    - 低Zener工作电阻:有效降低电压波动,提升电路稳定性。
    - 优秀的Zener电流上升特性:响应迅速,适合高频应用场合。
    - 环保设计:符合RoHS标准且无卤素,环保友好。
    这些特点使其在需要高精度稳压的应用中表现出色,具有较强的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 在电源模块中作为过压保护器件,防止电压异常导致的损坏。
    - 用于电子设备的稳压电路中,确保设备在不同电压条件下正常运行。
    使用建议:
    - 在安装时需注意热管理,特别是在高功耗条件下,应加装散热片以避免过热。
    - 使用前需验证额定参数是否满足实际需求,避免因超载而导致失效。

    兼容性和支持


    - 兼容性:可与其他同类产品互换使用,具体兼容性可通过官方文档确认。
    - 支持:制造商提供详细的技术支持和维护服务,包括产品选型指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 安装散热片,改善通风条件 |
    | 电流不稳定 | 检查电路连接,确保负载匹配 |
    | 电压不达标 | 更换同系列但不同规格的产品 |

    总结和推荐


    DZ2J220×0L 稳压二极管凭借其低Zener电阻、快速响应能力和环保设计,非常适合需要高精度电压调节的应用场景。结合良好的技术支持和兼容性,该产品值得高度推荐。不过,使用者需严格遵守产品手册中的操作规范,以确保最佳性能和延长使用寿命。

DZ2J220M0L参数

参数
最大功率 0.2
Ir - 反向电流 50nA
最大齐纳阻抗 80Ω
电压容差 ±2.5%
最大功率耗散 200mW
标称齐纳电压 22V
配置 独立式
长*宽*高 2.5mm*1.25mm*700μm
通用封装 SMINI2-F5-B
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DZ2J220M0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DZ2J220M0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 齐纳(稳压)二极管 PANASONIC DZ2J220M0L DZ2J220M0L数据手册

DZ2J220M0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
