DSA9001R0L

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: 500mV@ 10mA,100mA PNP 125mW 7V 100μA 60V 50V 100mA 贴片安装 600μm(高度)
供应商型号: DSA9001R0LTR-ND
供应商: Digi-Key
标准整包数: 3000
PANASONIC 三极管(BJT) DSA9001R0L

DSA9001R0L概述

    电子元器件产品技术手册

    产品简介


    DSA9001是一款硅PNP外延平面型晶体管,适用于通用放大电路设计。该产品是DSC9001的互补产品,主要用于需要高增益线性的放大应用中。DSA9001以其出色的性能和环保特性(无卤素封装)成为工业和消费电子领域的理想选择。

    技术参数


    | 参数 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 集电极-基极电压 | VCBO | -60 | — | -60 | V |
    | 集电极-发射极电压 | VCEO | -50 | — | -50 | V |
    | 发射极-基极电压 | VEBO | -7 | — | -7 | V |
    | 集电极电流 | IC | -100 | — | -100 | mA |
    | 峰值集电极电流 | ICP | -200 | — | -200 | mA |
    | 集电极功耗 | PC | — | 125 | — | mW |
    | 结温 | Tj | — | 150 | — | °C |
    | 存储温度 | Tstg | -55 | — | 150 | °C |
    其他关键性能指标包括:
    - 转移比 hFE:210至460
    - 饱和电压 VCE(sat):0.2至0.5 V
    - 转换频率 fT:150 MHz
    - 输出电容 Cob:2 pF

    产品特点和优势


    1. 高增益线性化特性:DSA9001具有高转移比 hFE 和出色的线性特性,使其特别适合高频和大功率应用。
    2. 环保设计:无卤素封装符合RoHS标准,环保且安全。
    3. 优异的散热性能:支持高达125 mW的集电极功耗,适用于恶劣的工作环境。
    4. 广泛适用性:可应用于通信、汽车电子、消费电子等多个领域。

    应用案例和使用建议


    DSA9001广泛用于音频放大器、开关电路、信号处理等领域。以下是实际使用中的建议:
    1. 在高频应用中,注意 PCB 布局以减少寄生电感,确保高频性能稳定。
    2. 在低温环境下使用时,需关注 VBE 的变化,适当调整偏置电路。
    3. 建议通过并联多个器件来提高电流能力,特别是在高功率场景中。

    兼容性和支持

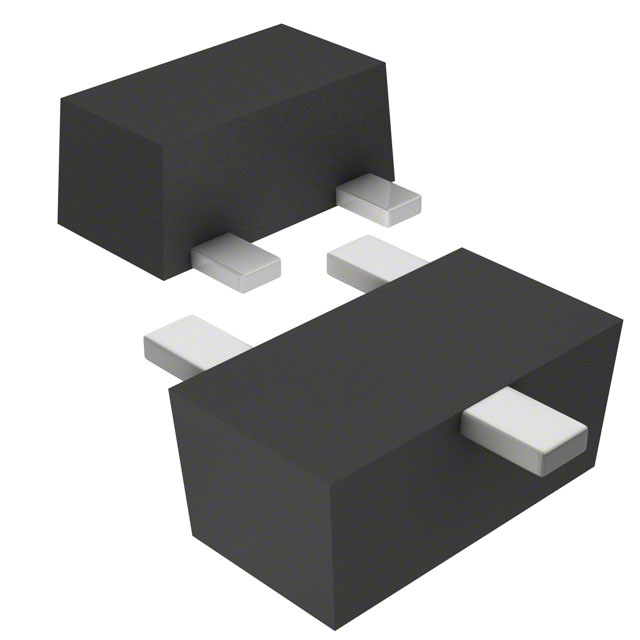

    DSA9001采用SSMini3-F3-B封装,支持标准回流焊工艺,兼容多种主流PCB布局工具。厂商提供详尽的技术文档和专业支持,帮助客户快速集成到设计方案中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 优化散热设计,增加散热片或风扇 |
    | 放大倍数下降 | 检查偏置电路设置,调整 IC 和 IB |
    | 输出不稳定 | 确保负载阻抗匹配,检查 PCB 布局 |

    总结和推荐


    DSA9001是一款高性能、环保友好的晶体管产品,适合多种工业和消费电子应用。其卓越的性能参数、灵活的封装形式以及全面的支持服务使其在市场上具有较强的竞争力。建议在对放大性能要求较高的设计中优先考虑使用DSA9001。
    推荐指数:★★★★★

DSA9001R0L参数

参数
VCBO-最大集电极基极电压 60V
晶体管类型 PNP
配置 独立式
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 7V
集电极电流 100mA
最大集电极发射极饱和电压 500mV@ 10mA,100mA
最大功率耗散 125mW
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 10mA,100mA
集电极截止电流 100μA
长*宽*高 600μm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DSA9001R0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DSA9001R0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 三极管(BJT) PANASONIC DSA9001R0L DSA9001R0L数据手册

DSA9001R0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0741 ¥ 0.6204
6000+ $ 0.0677 ¥ 0.5663
9000+ $ 0.0643 ¥ 0.5384
15000+ $ 0.0606 ¥ 0.507
21000+ $ 0.0583 ¥ 0.4882
30000+ $ 0.0562 ¥ 0.4699
75000+ $ 0.0525 ¥ 0.4395
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
