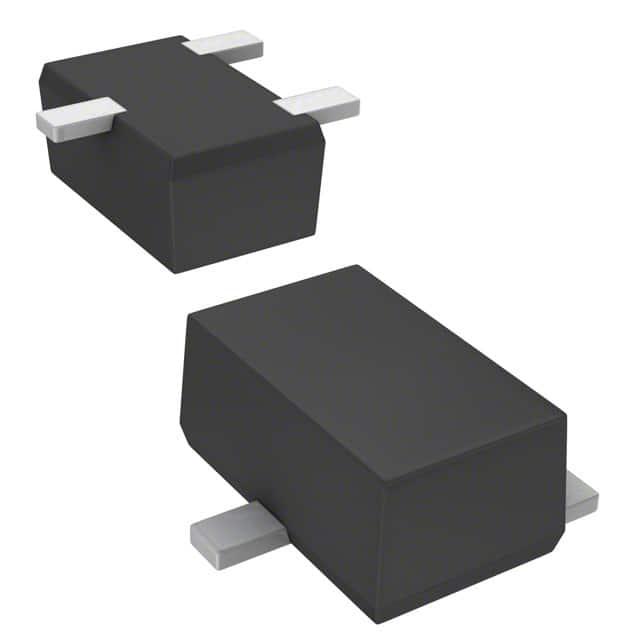

DSC5A01R0L

产品分类: 三极管(BJT)
厂牌: PANASONIC
产品描述: 200mV@ 1mA,10mA NPN 1μA 40V 50mA SMINI3-F2-B 贴片安装
供应商型号: DSC5A01R0LTR-ND
供应商: Digi-Key
标准整包数: 3000
PANASONIC 三极管(BJT) DSC5A01R0L

DSC5A01R0L概述

    电子元器件产品技术手册:DSC5A01硅NPN外延平面型晶体管

    1. 产品简介


    DSC5A01是一款硅NPN外延平面型晶体管,适用于低频放大。它采用SMini3类型封装(也称为JEITA SC-85)。DSC5A01晶体管广泛应用于办公设备、通信设备、测量仪器及家用电器等领域。它的设计旨在提供高线性度、低饱和电压和无卤素的环保特性。

    2. 技术参数


    以下是DSC5A01晶体管的技术规格和电气特性:
    - 绝对最大额定值
    - 集电极-基极电压 (发射极开路): VCBO = 50V
    - 集电极-发射极电压 (基极开路): VCEO = 40V
    - 发射极-基极电压 (集电极开路): VEBO = 15V
    - 集电极电流: IC = 50mA (峰值可达100mA)
    - 集电极耗散功率: PC = 150mW
    - 结温: TJ = 150℃
    - 操作环境温度: TOPR = -40°C至+85°C
    - 存储温度: TSTG = -55°C至+150°C
    - 电气特性
    - 集电极-基极截止电流 (发射极开路): ICBO = 0.1mA
    - 集电极-发射极截止电流 (基极开路): ICEO = 1mA
    - 正向电流转移比: hFE = 400至2000
    - 集电极-发射极饱和电压: VCE(sat) = 0.05至0.20V
    - 转换频率: fT = 150MHz

    3. 产品特点和优势


    - 高前向电流转移比:具有优秀的线性度,确保在各种应用中的稳定性。
    - 低饱和电压:降低功耗,提高能效。
    - 无卤素/符合RoHS标准:绿色环保,满足欧盟RoHS标准,UL-94 V-0等级和MSL等级1。

    4. 应用案例和使用建议


    DSC5A01晶体管适合于低频放大应用,如音频放大器、信号调理电路等。以下是一些使用建议:
    - 在选择DSC5A01晶体管时,确保工作条件符合绝对最大额定值,特别是避免瞬态状态下的过压。
    - 使用冗余设计来防止物理伤害和火灾风险。
    - 在设计和安装过程中遵循静电放电(ESD)和热应力防护措施。

    5. 兼容性和支持


    DSC5A01晶体管与多种封装形式兼容,包括DSC5A01×0L Embossed类型,每卷标准装3000个。制造商提供详尽的技术支持和维护信息,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题:如何避免过热损坏?
    - 解决方案: 确保晶体管的工作条件在绝对最大额定值范围内,特别是在瞬态状态下,如开机、关机和模式切换时。
    - 问题:如何减少噪声干扰?
    - 解决方案: 使用滤波器和屏蔽措施,确保良好的接地和电源去耦合。

    7. 总结和推荐


    DSC5A01硅NPN外延平面型晶体管凭借其高线性度、低饱和电压和无卤素环保特性,在低频放大应用中表现出色。其广泛的温度适应范围和卓越的电气特性使其成为市场上极具竞争力的产品。因此,我们强烈推荐使用DSC5A01晶体管,特别是在需要高可靠性和稳定性的应用环境中。

DSC5A01R0L参数

参数
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 40V
晶体管类型 NPN
集电极截止电流 1μA
配置 独立式
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 0.2@ 1mA,10mA
不同 Ib,Ic 时的 Vce 最大饱和值 200mV@ 1mA,10mA
集电极电流 50mA
最大功率耗散 -
通用封装 SMINI3-F2-B
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DSC5A01R0L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DSC5A01R0L数据手册

厂牌 PDF简要描述 下载
PANASONIC 三极管(BJT) PANASONIC DSC5A01R0L DSC5A01R0L数据手册

DSC5A01R0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1092 ¥ 0.9139
6000+ $ 0.1003 ¥ 0.8391
9000+ $ 0.0957 ¥ 0.8007
15000+ $ 0.0905 ¥ 0.7574
21000+ $ 0.0874 ¥ 0.7316
30000+ $ 0.0844 ¥ 0.7065
75000+ $ 0.0841 ¥ 0.7039
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
