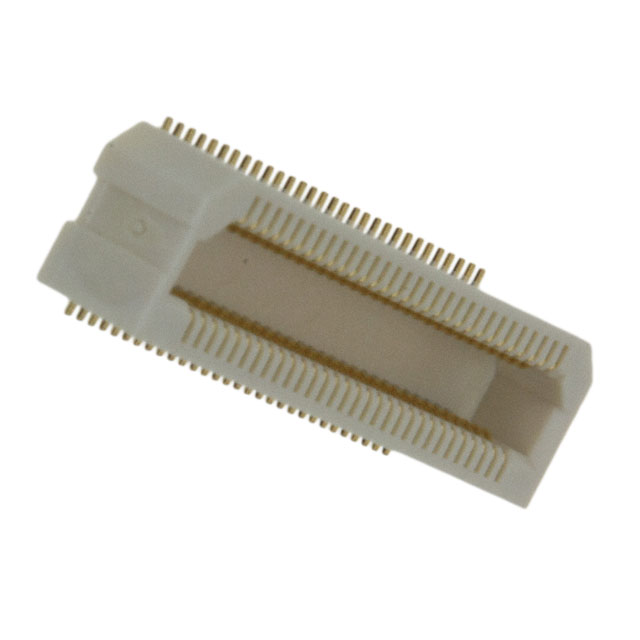

AXK5S60247YG

厂牌: PANASONIC
产品描述: Panasonic 0.5mm间距60p双排排母 插座, P5KS系列, 表面
供应商型号: 769-AXK5S60247YG
供应商: Mouser
标准整包数: 1
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK5S60247YG

AXK5S60247YG概述


    产品简介


    ACCTB22E系列的窄间距连接器P5K/P5KS(0.5mm间距)是专为板对板应用设计的高性能连接器。这些连接器以其出色的接触可靠性和适应多种环境条件的能力而著称。适用于移动设备和工业设备等领域。

    技术参数


    以下是P5K/P5KS连接器的技术规格和性能参数:
    - 有效插拔长度: P5K的插拔长度为0.65mm,P5KS的插拔长度为1.0mm。
    - 额定电流: 每个触点最大承载0.5A(整体最大10A),P5KS每触点最大承载0.5A(整体最大16A)。
    - 额定电压: 60V AC/DC。
    - 绝缘电阻: 最小1000MΩ(使用500V DC兆欧表测量)。
    - 接触电阻: 最大60mΩ(P5K),最大80mΩ(P5KS)。
    - 耐环境特性:
    - 工作温度范围:-55°C至+85°C。
    - 储存温度范围:-55°C至+85°C(产品本身),-40°C至+50°C(包装材料)。
    - 耐焊接热:回流焊接峰值温度260°C或以下,烙铁焊接温度300°C不超过5秒,350°C不超过3秒。
    - 温度循环试验:5次,最小绝缘电阻100MΩ,接触电阻最大60mΩ(P5K),80mΩ(P5KS)。
    - 潮湿抵抗:120小时,最小绝缘电阻100MΩ,接触电阻最大60mΩ(P5K),80mΩ(P5KS)。
    - 盐雾测试:24小时,最小绝缘电阻100MΩ,接触电阻最大60mΩ(P5K),80mΩ(P5KS)。
    - H₂S抗性:48小时,接触电阻最大60mΩ(P5K),80mΩ(P5KS)。

    产品特点和优势


    1. 宽泛的插拔高度选择: P5K/P5KS提供3.0mm到9.0mm的插拔高度选项,以满足不同应用需求。
    2. “TOUGH CONTACT”设计: 高接触可靠性设计,能够承受各种恶劣环境条件。
    3. 自动装配适用: 设计用于自动装配机器,具有吸盘区域,提高了装配效率。
    4. 长有效插拔长度: 即使连接不完全,由于有效插拔长度较长,仍然可以实现正常电气连接。

    应用案例和使用建议


    P5K/P5KS系列窄间距连接器广泛应用于移动设备和工业设备中。例如,在智能手机和平板电脑中用于主板与其他组件之间的连接;在工业自动化系统中用于控制板间的信号传输。
    使用建议:
    - 在设计PCB图案时,请遵循推荐的图案设计,确保终端焊料区的机械强度。
    - 在焊接过程中要严格控制焊料量,以避免桥接和其他焊接缺陷。

    兼容性和支持


    - P5K和P5KS不可互配。P5K仅可与自身配合使用,P5KS也同理。
    - 厂商提供详尽的产品文档和支持服务,帮助用户正确使用和维护这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔高度选择困难 | 查阅产品手册,根据具体应用需求选择合适的插拔高度。|
    | 焊接过程中出现焊料桥接 | 控制好焊料量,使用推荐的金属掩模图案和厚度。 |
    | 连接不稳定 | 确保正确的PCB设计和适当的焊料工艺。 |

    总结和推荐


    P5K/P5KS系列窄间距连接器因其出色的接触可靠性、适应多环境条件的能力以及适用于自动化生产的特性而脱颖而出。它特别适合于移动设备和工业设备的应用。如果你需要一个高可靠性的板对板连接解决方案,强烈推荐使用P5K/P5KS系列连接器。

AXK5S60247YG参数

参数
接合堆叠高度 4.5mm,5.5mm,6.5mm
触头镀层厚度 -
类型 Center Strip Contacts,Socket
间距 500μm
排数 2
触头镀层
板上高度 3.55mm
针脚数 60pin
长*宽*高 18.2mm(长度)*5.4mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

AXK5S60247YG厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK5S60247YG数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) PANASONIC AXK5S60247YG AXK5S60247YG数据手册

AXK5S60247YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.335 ¥ 28.1808
10+ $ 2.904 ¥ 24.5388
25+ $ 2.728 ¥ 23.0516
1000+ $ 1.617 ¥ 13.6637
1500+ $ 1.6065 ¥ 13.5749
4500+ $ 1.5645 ¥ 13.22
库存: 922
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.18
直接购买
加入购物车
