ETPSF270M6E

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 270μF 1000h@ 105°C ±20% 2.5V 6mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: ETPSF270M6E
供应商: 国内现货
标准整包数: 4000

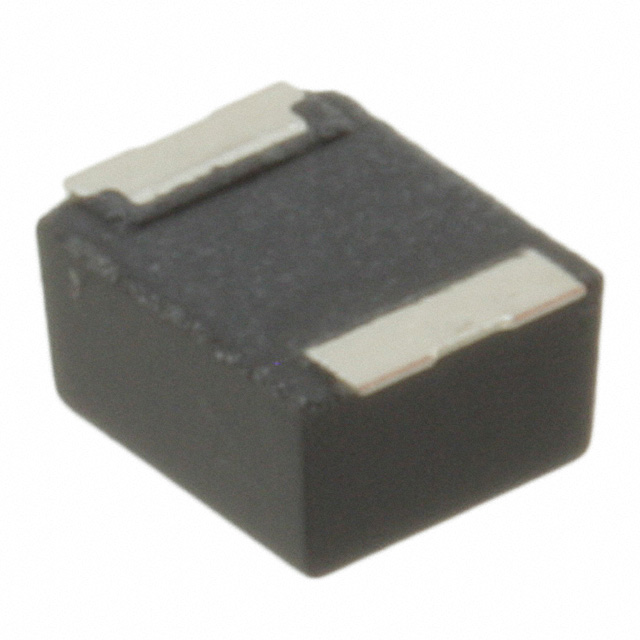

PANASONIC 钽电容 ETPSF270M6E

ETPSF270M6E概述

    Conductive Polymer Tantalum Solid Capacitors

    1. 产品简介


    导电聚合物钽固体电容器是一种高可靠性的电容元件,适用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备、测量设备等多种电子产品电路。该产品采用导电聚合物材料,具有极低的等效串联电阻(ESR)和极低的等效串联电感(ESL),从而确保高效的能量传输和低损耗操作。其额定电压范围为2.0 V至2.5 V,耐温范围从-55°C到+105°C,广泛应用于消费类电子产品、工业控制设备等领域。

    2. 技术参数


    - 额定电压范围: 2.0 V 至 2.5 V
    - 额定温度范围: -55°C 至 +105°C
    - 工作湿度: ≤95%
    - 耐热冲击: +60°C,90%-95%湿度,持续500小时
    - ESR (最大): 6 mΩ
    - ESL (最大): 0.7 nH
    - 耐浪涌电压: 额定电压的1.15倍
    - 等效串联电阻 (ESR): 0.08 Ω (6/500 kHz)
    - 泄漏电流: ≤初始限值的3倍
    - 耐久性: 在+105°C环境下连续施加额定电压,1000小时后容量变化在初始值的±20%以内
    - 额定电容范围: 270 μF
    - 阻抗角损耗 (tan δ): ≤1.5倍初始限值

    3. 产品特点和优势


    导电聚合物钽固体电容器的独特功能和优势包括:
    - 极低的ESR和ESL:6 mΩ的最大ESR和0.7 nH的最大ESL保证了高效的能量传输和低损耗操作。
    - 超低温效应:工作温度范围宽泛,可适应-55°C到+105°C的极端条件。
    - 耐高温和高湿:+60°C,90%-95%湿度,500小时的耐热冲击性能。
    - RoHS合规性:符合欧盟RoHS指令和REACH法规要求,无卤素。
    - 面贴终端型:设计灵活,便于安装和集成。
    这些特点使得该电容器在高可靠性、长寿命的应用场景中表现出色,尤其适合需要稳定性能和高效能转换的场合。

    4. 应用案例和使用建议


    应用案例:
    - 音频/视频设备:该电容器用于调节信号通路,减少信号失真。
    - 家用电器:如冰箱、洗衣机等设备中,该电容器可以提供稳定的电源支持。
    - 计算机和其他办公设备:在电源管理电路中,该电容器可以提高系统的稳定性和效率。
    使用建议:
    - 电路设计注意事项:避免将POS CAP用在高阻抗电压保持电路、耦合电路、时间常数电路或受漏电流影响较大的电路中。此外,不可将两个或更多个POS CAP串联以提高耐压。
    - 使用温度和电流限制:确保工作温度在-55°C至+105°C范围内,同时控制电流不超过允许的纹波电流。表面温度不应超过额定温度。
    - 保护电路:推荐使用保护电路,特别是当进行快速充电和放电时,以防止大电流导致的短路或大量漏电流。

    5. 兼容性和支持


    - 兼容性:该电容器与标准SMD工艺兼容,可以方便地安装在电路板上。
    - 技术支持:制造商提供详细的资料和技术支持,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - Q1: 泄漏电流增加
    - A1: 在高湿度存储条件下,可能引起泄漏电流增加。建议在不超过最大工作温度的条件下施加电压,可以加速泄漏电流恢复。
    - Q2: 短路故障
    - A2: 短路故障可能由焊接过程中的热应力或其他机械应力引起。应设置保护电路和冗余电路以确保系统安全。
    - Q3: 快速充放电限制
    - A3: 快速充放电可能导致大电流流过,引起短路或大量漏电流。建议在快速充放电过程中使用保护电阻。

    7. 总结和推荐


    导电聚合物钽固体电容器凭借其极低的ESR、ESL和广泛的温度适用范围,在多种电子设备中表现出色。其独特的特性使其在高性能应用中具备明显的优势,尤其是在需高稳定性和可靠性的场合。尽管存在一些使用限制,但通过合理的电路设计和充分的测试验证,这些电容器仍可成为大多数应用的理想选择。
    因此,强烈推荐该产品作为高可靠性电子设备的首选电容元件。

ETPSF270M6E参数

参数
电容值 270μF
ESR-等效串联电阻 6mΩ@ 100kHz
容差 ±20%
额定电压 2.5V
工作寿命 1000h@ 105°C
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ETPSF270M6E厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETPSF270M6E数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC ETPSF270M6E ETPSF270M6E数据手册

ETPSF270M6E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 3.396
40000+ ¥ 3.2941
库存: 10000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 13584
