首页  >  产品百科  >  EEE-1EA221P

EEE-1EA221P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 25V ±20% 2000h@ 85°C 310mA@ 120Hz,527mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10.2mm
供应商型号: EEE-1EA221P
供应商: Master
标准整包数: 500

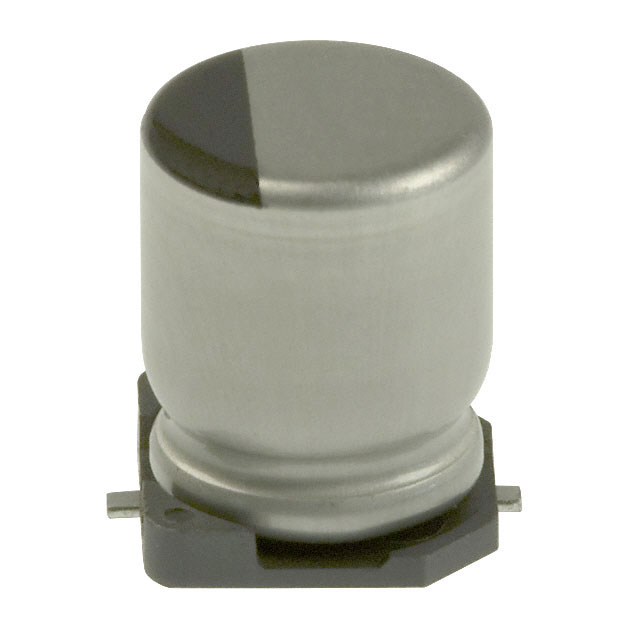

PANASONIC 铝电解电容 EEE-1EA221P

EEE-1EA221P概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的重要元件之一。它们通过金属铝作为阴极材料,提供高容量的电能储存能力。这些电容器通常用于直流电路中,主要用于平滑电压、储能和去耦等目的。其主要应用领域包括消费电子、工业自动化、通信设备和汽车电子等。

    技术参数


    电气特性
    - 额定电压范围: 4 V.DC 至 100 V.DC
    - 电容范围: 1 μF 至 1500 μF
    - 电容精度: ±20%(120 Hz / +20 ℃)
    - 阻抗比(120 Hz): ≥ 10 Ω
    - 耐温范围: -40 ℃ 至 +85 ℃
    - 耐振动性: 30G保证(直径小于等于8mm)
    性能指标
    - 寿命: 85℃ 下2000小时
    - 耐焊接热: 符合相关标准
    - 泄漏电流: ≤ 0.01 CV 或 3 μA(单极电容器),≤ 0.02 CV 或 6 μA(双极电容器)
    - 阻抗频率修正因子: 在120 Hz 时 0.70 到 1.30
    - 端子耐压: 符合 AEC-Q200标准
    - 存储寿命: 符合 RoHS合规

    产品特点和优势


    铝电解电容器具有多种独特优势,如高电容值、低成本、稳定性好等。它们特别适用于需要高电容且对尺寸要求不严格的场合。此外,该型号还提供了抗震版本,确保在苛刻环境下的可靠运行。这些电容器在设计上也充分考虑了温度变化的影响,以保证其在宽泛的工作温度范围内仍能保持优异的性能。

    应用案例和使用建议


    这些电容器在多种场合都有广泛应用。例如,在电源滤波、储能、和电机驱动等领域,它们发挥着重要作用。建议在选择电容器时,根据具体应用需求(如工作电压、温度、安装空间等)来确定合适的型号。此外,针对抗震性需求的应用场合,可以选择具备抗震特性的型号,这将显著提升产品的可靠性。

    兼容性和支持


    该系列产品与多数电子元器件和设备兼容,可以方便地集成到各种设计中。制造商提供详细的技术支持和售后服务,包括产品规格变更通知、现场技术支持等。对于任何安全相关问题,用户应及时联系制造商进行咨询。

    常见问题与解决方案


    1. 问题: 电容器在长时间使用后出现性能下降
    - 解决方案: 检查是否有过热现象,并适当增加散热措施。确保使用符合标准的焊接工艺和温度曲线。
    2. 问题: 电容器在高湿度环境下性能不稳定
    - 解决方案: 采取适当的防护措施,如密封处理或使用防潮包装。此外,确保环境条件在电容器的工作范围内。

    总结和推荐


    综上所述,这些铝电解电容器凭借其高电容值、稳定的性能和宽泛的工作温度范围,成为了电子设备中不可或缺的重要组件。特别是在要求高电容值且环境条件严苛的应用场合,这些电容器的优势尤为明显。因此,我强烈推荐使用此类电容器,以满足各种不同的设计需求。

EEE-1EA221P参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 310mA@ 120Hz,527mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-1EA221P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-1EA221P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-1EA221P EEE-1EA221P数据手册

EEE-1EA221P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1923 ¥ 1.5987
2500+ $ 0.1893 ¥ 1.5742
5000+ $ 0.1814 ¥ 1.5072
7500+ $ 0.1766 ¥ 1.4462
10000+ $ 0.1702 ¥ 1.3935
25000+ $ 0.1676 ¥ 1.3728
50000+ $ 0.1651 ¥ 1.3521
100000+ $ 0.1651 ¥ 1.3521
库存: 12000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 799.35
直接购买
加入购物车
