20SVP10M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 20V ±20% 120mΩ 2000h@ 105°C 1.02A@ 100 kHz,51mA@ 120Hz SMD 贴片安装 5.3mm*5.3mm*6mm
供应商型号: 20SVP10M
供应商: 国内现货
标准整包数: 2000

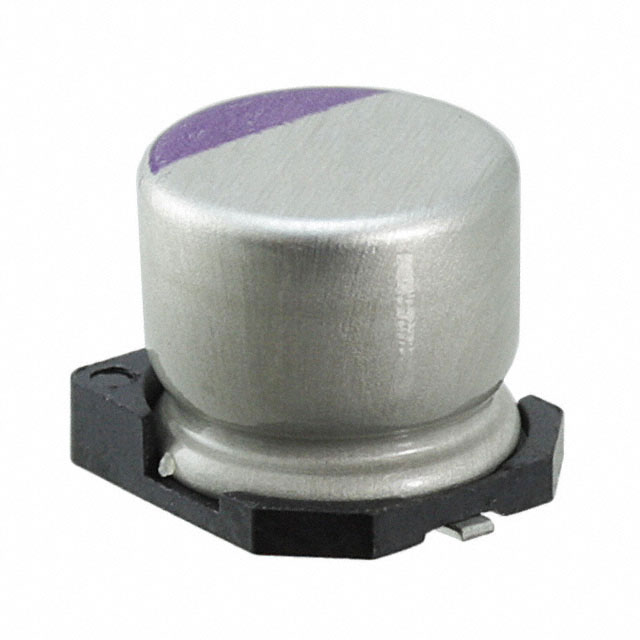

PANASONIC 铝电解电容 20SVP10M

20SVP10M概述


    产品简介


    铝聚合物固态电容器是一种新型的电子元器件,它结合了铝电解质和高导电性聚合物材料的独特优势。这种电容器主要用于工业应用、消费电子产品、电信设备、家用电器、LED照明、个人电脑及服务器、机顶盒、音频视频设备、FPGA电源分配以及路由器/交换机/基站等领域。由于其出色的性能和稳定性,OS-CON铝聚合物固态电容器已成为众多应用场合的理想选择。

    技术参数


    - 低ESR:最低可达5mΩ
    - 大容量:最大可达2700μF
    - 高温回流焊接能力
    - RoHS合规
    - 稳定温度特性
    - 高温长寿命
    - 封装形式:表面贴装(SMD)和通孔(Through Hole)
    - 电压范围:2.5-35VDC
    - 电容范围:3.3-2700μF
    - 阻抗范围:5-260mΩ

    产品特点和优势


    1. 低ESR:OS-CON电容器具有非常低的等效串联电阻(ESR),这使得它们在高频应用中表现出色,能够有效降低功耗和提高效率。
    2. 大容量:电容器的容量范围从3.3μF到2700μF,适合多种不同的应用需求。
    3. 高稳定性:即使在全工作温度范围内,电容器的ESR变化也非常小,这保证了其长期稳定的工作性能。
    4. 高温长寿命:能够在高温环境下长时间稳定工作,延长使用寿命。
    5. 兼容性广泛:可以应用于各种不同的电子设备,包括消费电子、工业电子、通信设备等。

    应用案例和使用建议


    应用案例:OS-CON电容器广泛应用于工业自动化设备、消费电子设备、LED照明系统和服务器电源供应器中。例如,在一个工业自动化设备中,这些电容器可以确保在高电流、高频应用下设备稳定运行。
    使用建议:在使用OS-CON电容器时,建议遵循制造商的推荐操作条件。特别注意的是,对于高电流应用,建议进行详细的热模拟以确保散热效果。此外,在进行回流焊接时,应严格控制温度曲线,避免因过高的温度导致电容器损坏。

    兼容性和支持


    - 兼容性:OS-CON电容器可与其他常见的电子元件和设备兼容,例如电路板、插接器、连接线等。
    - 支持和服务:Panasonic提供全面的技术支持和售后服务,包括产品咨询、技术支持、培训服务等。客户可以通过官方网站(www.panasonic.com/industrial)获取详细的产品信息和技术文档。

    常见问题与解决方案


    1. 问题:电容器在高温环境下使用寿命缩短?
    - 解决方案:确保电容器的使用符合制造商推荐的工作温度范围。进行适当的散热设计以降低工作温度。
    2. 问题:电容器在高频应用下工作不稳定?
    - 解决方案:检查电容器的ESR值是否符合应用要求,选择合适的型号。同时,确保电路布局合理,减少杂散电感和寄生电容的影响。
    3. 问题:电容器在高温回流焊接过程中出现损坏?
    - 解决方案:严格按照制造商的焊接参数进行回流焊接,确保温度曲线符合要求。使用适当的焊膏和助焊剂,并且做好预热处理。

    总结和推荐


    OS-CON铝聚合物固态电容器凭借其低ESR、高容量、稳定性和耐高温等特性,成为市场上备受青睐的优质电容器之一。其广泛的适用范围和高度的稳定性使其成为工业自动化、消费电子、通信设备等多个领域的理想选择。推荐用户根据具体的应用需求选择合适的型号,并严格按照制造商的指导进行安装和使用。

20SVP10M参数

参数
电容值 10μF
额定电压 20V
容差 ±20%
ESR-等效串联电阻 120mΩ
工作寿命 2000h@ 105°C
纹波电流 1.02A@ 100 kHz,51mA@ 120Hz
长*宽*高 5.3mm*5.3mm*6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

20SVP10M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

20SVP10M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 20SVP10M 20SVP10M数据手册

20SVP10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
