ECE-A1HKS100I

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 50V ±20% 1000h@ 85°C 35mA@ 120Hz,59.5mA@ 100kHz 通孔安装 6.3mm*5mm*6mm
供应商型号: ECE-A1HKS100I
供应商: Master
标准整包数: 2000

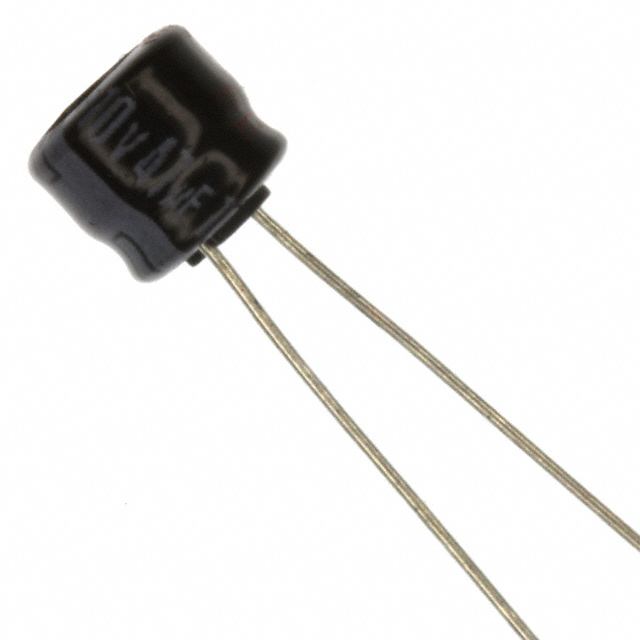

PANASONIC 铝电解电容 ECE-A1HKS100I

ECE-A1HKS100I概述

    Aluminum Electrolytic Capacitors (Radial Lead Type)

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动元件,具有较大的电容值和相对低廉的成本。本产品系列专为电子电路如音频/视频设备、家用电器、计算机及其他办公设备、光学设备、测量设备等设计。它们的特点是低ESR(等效串联电阻)和高纹波电流承载能力,使得它们特别适用于电源滤波、耦合、旁路等应用场合。

    2. 技术参数


    - 电容量范围: 2.2 μF 至 330 μF
    - 额定电压范围: 4 V 至 50 V
    - 耐温范围: –40 ℃ 至 +85 ℃
    - 工作温度: 85 ℃ 下持续 1000 小时
    - 最大纹波电流 (120 Hz / +85 ℃): 见具体型号数据
    - 阻抗损耗因子 (tan δ): 见具体型号数据
    - 引脚直径: 2.5 mm
    - 高度: 5 mm 或 7 mm
    - 封装尺寸: 详见附录“Taping dimensions”
    - RoHS 合规: 符合
    - 兼容标准: 美国联邦法规 40 条款 100 和 101
    - 产品系列: KS-A 系列

    3. 产品特点和优势


    - 低 ESR: 减少了功耗并提高了效率。
    - 高纹波电流承受能力: 能够处理较大负载波动,适用于高频开关电源。
    - 超长寿命: 在规定的工作条件下,使用寿命可达 15 年以上。
    - 多种封装选择: 提供不同的引脚间距和尺寸,以满足不同应用场景的需求。
    - 罗氏认证: 符合 RoHS 标准,环保无毒。

    4. 应用案例和使用建议


    应用案例:
    - 高频开关电源滤波
    - 消费类电子产品中的直流电源滤波
    - 工业控制设备中的耦合和旁路应用
    使用建议:
    - 严格按照数据表中的参数使用,确保不要超过额定电压和电流。
    - 在电路设计阶段考虑温度变化对电容性能的影响。
    - 使用保护电路和冗余设计,特别是在关键应用中,如医疗设备和航空航天设备。
    - 确保足够的散热设计,避免热应力导致的损坏。

    5. 兼容性和支持


    - 兼容性: 该系列产品与各种主流电子元器件兼容,特别是用于需要较大电容值的应用。
    - 技术支持: 厂家提供详尽的技术文档和支持服务,包括定制需求和技术咨询。

    6. 常见问题与解决方案


    - 问题: 额定电压下出现漏电现象。
    - 解决方案: 检查电路设计是否有反接情况,或电容是否正确安装。如果仍存在问题,联系厂家获取进一步帮助。
    - 问题: 长期使用后容量下降。
    - 解决方案: 根据使用条件检查是否需要更换新电容,或者重新评估工作环境。
    - 问题: 纹波电流过大导致故障。
    - 解决方案: 调整电路设计,增加滤波电感或其他缓冲电路来减少纹波电流的影响。

    7. 总结和推荐


    综上所述,这些铝电解电容器凭借其出色的性能和广泛的应用范围,非常适合作为工业和消费电子产品的关键组件。它们的低 ESR、高纹波电流承载能力和良好的温度稳定性使它们成为许多应用场景的理想选择。然而,需要注意的是,这些电容器的设计和规格可能会在不通知的情况下发生变化,因此在购买和使用前应确认最新的技术规格。总体而言,这是一套高质量的产品,值得推荐给需要高性能电容解决方案的应用。
    通过上述详细的信息,您可以充分了解这些铝电解电容器的技术特点、应用场景及注意事项,为您的项目选择合适的电容器提供了全面的参考。

ECE-A1HKS100I参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 35mA@ 120Hz,59.5mA@ 100kHz
长*宽*高 6.3mm*5mm*6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

ECE-A1HKS100I厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECE-A1HKS100I数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECE-A1HKS100I ECE-A1HKS100I数据手册

ECE-A1HKS100I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0519 ¥ 0.4314
4000+ $ 0.0502 ¥ 0.4178
8000+ $ 0.0479 ¥ 0.3979
26000+ $ 0.0461 ¥ 0.3775
50000+ $ 0.0459 ¥ 0.3758
100000+ $ 0.0453 ¥ 0.3706
150000+ $ 0.045 ¥ 0.3689
250000+ $ 0.045 ¥ 0.3689
库存: 40000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 862.8
