首页  >  产品百科  >  ECE-A0GKA331Q

ECE-A0GKA331Q

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 4V ±20% 1000h@ 85°C 110mA@ 120Hz,187mA@ 10kHz 通孔安装 8mm*8mm*8mm
供应商型号: 667-ECE-A0GKA331Q
供应商: Mouser
标准整包数: 1

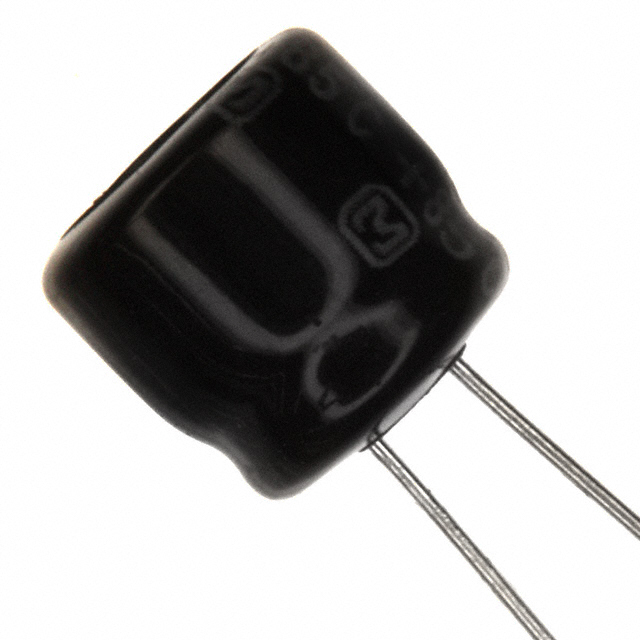

PANASONIC 铝电解电容 ECE-A0GKA331Q

ECE-A0GKA331Q概述

    铝电解电容器(径向引脚型)技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电源、音响系统和各种电路中。本手册介绍的是径向引脚型铝电解电容器(KA系列)。这类电容器具有低高度设计,便于安装和节省空间。它们适用于多种电子产品,特别是那些需要高可靠性和稳定性的地方。

    技术参数


    - 尺寸规格:径向引脚型,高度为7mm。
    - 电容范围:2.2 μF 至 470 μF。
    - 额定电压范围:4 V.DC 至 50 V.DC。
    - 容许偏差:±20%(120 Hz/20°C)。
    - 泄漏电流:小于0.01 CV 或 3 μA(2分钟内,以较小者为准)。
    - 介电损耗:请参考特性列表。
    - 使用寿命:在85°C下运行1000小时后,容量变化在初始值的±20%以内,介电损耗在初始限值的200%以内。
    - 存储寿命:在85°C下存储1000小时无电压后,恢复到20°C,容量和介电损耗仍符合耐久测试要求。

    产品特点和优势


    - 低高度设计:7mm的高度设计使这些电容器非常适合于紧凑型设备。
    - 宽温范围:工作温度范围为-40°C至+85°C,适用于广泛的环境条件。
    - 环保:符合RoHS标准,无有害物质。

    应用案例和使用建议


    这些电容器常用于开关电源和滤波电路中,以稳定输出电压和减少纹波。例如,在一个典型的电源电路中,选择合适的电容器可以显著提高整体性能和可靠性。
    使用建议:
    - 在选择电容器时,确保其额定电压和电容值符合电路需求。
    - 安装时注意引脚方向,避免反接。
    - 为了提高电路稳定性,考虑使用多个并联电容器以分散负载。

    兼容性和支持


    这些电容器可与其他同类电容器或电路板兼容。制造商提供了详细的技术支持和服务,包括产品选型指导和售后技术支持。

    常见问题与解决方案


    1. 电容器过热:检查电路设计,确保电容器不会过载。必要时增加散热措施。
    2. 电容值不稳定:检查环境温度和电容器安装是否正确。更换可能已经失效的电容器。
    3. 电路不稳定:检查电路连接,确保没有断开或短路的情况。

    总结和推荐


    这种径向引脚型铝电解电容器凭借其低高度、宽温范围和环保特性,在众多应用中表现出色。对于需要高可靠性和稳定性的电子设备,强烈推荐使用这些电容器。制造商提供的良好技术支持也增强了用户的信心。
    通过以上内容,希望您对铝电解电容器有了更全面的了解。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

ECE-A0GKA331Q参数

参数
电容值 330μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 110mA@ 120Hz,187mA@ 10kHz
工作寿命 1000h@ 85°C
长*宽*高 8mm*8mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

ECE-A0GKA331Q厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECE-A0GKA331Q数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECE-A0GKA331Q ECE-A0GKA331Q数据手册

ECE-A0GKA331Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.2703 ¥ 2.2836
100+ $ 0.1679 ¥ 1.4188
500+ $ 0.1232 ¥ 1.041
1000+ $ 0.1091 ¥ 0.9217
2000+ $ 0.0972 ¥ 0.8213
10000+ $ 0.0832 ¥ 0.7027
库存: 3758
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
直接购买
加入购物车
