首页  >  产品百科  >  ECH-U1H562JB5

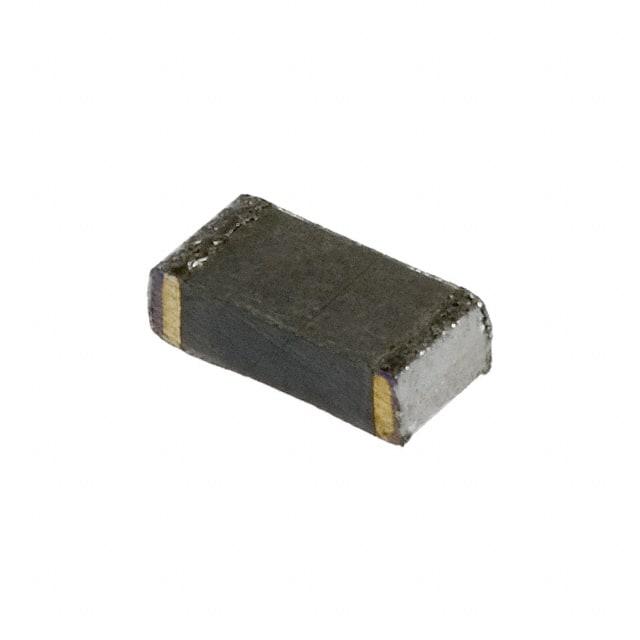

ECH-U1H562JB5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 5.6nF ±5% 聚苯硫醚(PPS) 50V 30V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1mm
供应商型号: ECH-U1H562JB5
供应商: Master
标准整包数: 3000
PANASONIC 薄膜电容 ECH-U1H562JB5

ECH-U1H562JB5概述

    Film Chip Capacitor 技术手册

    产品简介


    产品名称: Film Chip Capacitor(薄膜片式电容器)
    产品型号: ECHU (B)
    产品类型: 电容器
    主要功能: 存储电荷、过滤杂波、时间常数设定、振荡和共振
    应用领域: 时间常数电路、滤波电路、振荡电路和共振电路

    技术参数


    - 额定电压: 16VDC, 50VDC
    - 电容范围: 0.0001 µF 至 0.1 µF(E12 系列)
    - 电容精度: ±2% (G),±5% (J)
    - 工作温度范围: –55°C 至 +125°C
    - 额定电压耐压测试: 额定电压的 175%,持续 1至5 秒
    - 耗散因素: ≤0.6%(20°C,1 kHz)
    - 绝缘电阻:
    - 16VDC: ≥3000 MΩ(20°C,10 VDC,60 秒)
    - 50VDC: ≥3000 MΩ(20°C,50 VDC,60 秒)
    - 焊接条件:
    - 波峰焊接:最高 260°C,最多 5 秒
    - 回流焊接:最高 260°C,在超过 230°C 的情况下最多 30 秒(电容器表面温度)

    产品特点和优势


    - 小型化设计: 最小尺寸为 2.0 × 1.25mm
    - 高可靠性: 在 85°C 和 85% 湿度条件下,经过 500 小时的测试
    - 焊接灵活性: 适用于流焊和回流焊
    - 广泛的应用范围: 时间常数电路、滤波电路、振荡电路和共振电路

    应用案例和使用建议


    - 时间常数电路: 能够精确控制时间常数,适合用于各种计时器和延时电路
    - 滤波电路: 优秀的滤波能力,适用于音频设备、电源电路等
    - 振荡和共振电路: 提供稳定的振荡频率,适用于信号处理和通信系统
    使用建议:
    - 确保电路板上的焊盘尺寸与电容器的电极匹配,以确保良好的焊接效果。
    - 注意焊接温度和时间,避免过高的温度或长时间焊接导致损坏。
    - 在设计电路时,根据具体应用选择合适的电容值和精度。

    兼容性和支持


    - 兼容性: 与大多数主流 PCB 设计工具兼容
    - 支持: 厂商提供详细的技术文档和技术支持服务,以确保客户能够顺利使用和维护该产品

    常见问题与解决方案


    1. 问题: 电容器在高温环境下出现失效
    解决方案: 确保电容器的工作温度不超过额定范围(-55°C 至 +125°C),并在实际应用中留有一定的余量。

    2. 问题: 焊接过程中出现虚焊
    解决方案: 使用适当的焊接参数,确保焊点充分熔化并形成牢固的连接。可以考虑增加焊接预热时间以提高焊接质量。
    3. 问题: 电容器电容值不稳定
    解决方案: 检查电容器的实际电容值是否在允许的误差范围内,如果超出范围,建议更换新的电容器。

    总结和推荐


    综合评估:
    Film Chip Capacitor ECHU (B) 在小型化、高可靠性、广泛应用等方面表现出色,适用于多种电路设计。其出色的焊接适应性和稳定性使其成为电子设计工程师的理想选择。
    推荐:
    强烈推荐此产品,尤其是在需要高可靠性和稳定性的时间常数、滤波、振荡和共振电路中。对于要求严格的工作环境和焊接工艺的应用,它也是一个理想的选择。

ECH-U1H562JB5参数

参数
电容值 5.6nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 30V
额定电压-DC 50V
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECH-U1H562JB5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECH-U1H562JB5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECH-U1H562JB5 ECH-U1H562JB5数据手册

ECH-U1H562JB5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2923 ¥ 2.4295
6000+ $ 0.2865 ¥ 2.3465
9000+ $ 0.2823 ¥ 2.3119
12000+ $ 0.278 ¥ 2.2765
15000+ $ 0.2739 ¥ 2.2428
27000+ $ 0.2698 ¥ 2.2091
51000+ $ 0.2698 ¥ 2.2091
库存: 3373
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 7288.5
