6TPF220ML

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 220μF 2000h@ 105°C ±20% 6.3V 12mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3mm
供应商型号: 2354944
供应商: 海外现货
标准整包数: 5

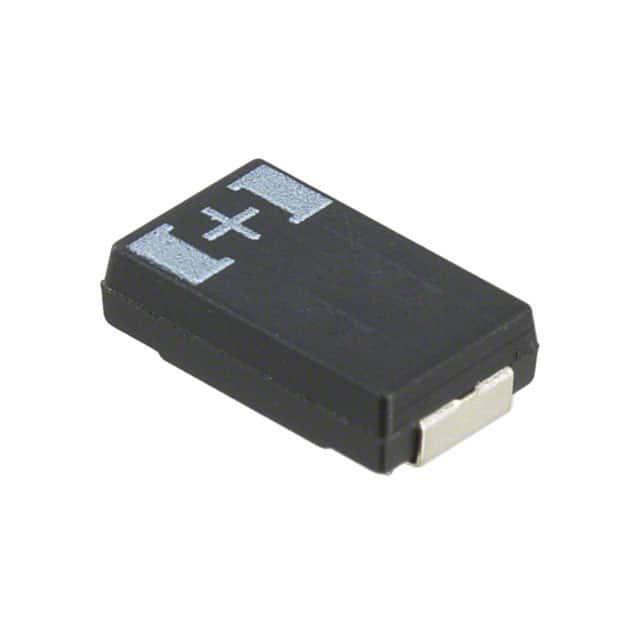

PANASONIC 钽电容 6TPF220ML

6TPF220ML概述

    導電性高分子タンタル固体電解コンデンサ

    1. 产品简介


    導電性高分子タンタル固体電解コンデンサ(以下简称“本产品”)是一种高性能电容器,适用于各种电子设备和系统。本产品通过导电性高分子材料和钽金属相结合的方式,实现高效能的储能和滤波功能。其主要功能包括滤波、去耦、储能和稳定电压。广泛应用于消费电子产品、汽车电子、工业控制设备、通信设备等领域。

    2. 技术参数


    - 额定电压范围: 2.5 V ~ 10 V
    - 静电容量范围:
    - 2.0 V: 220 μF ~ 330 μF
    - 2.5 V ~ 6.3 V: 220 μF ~ 1000 μF
    - 6.3 V: 470 μF ~ 1000 μF
    - 静电容量允许误差: ±20%
    - 损耗角正切 (tan δ):
    - 初始规格值的 150% 以下
    - 最大初始规格值的 300% 以下(高温高湿条件)
    - 额定纹波电流:
    - 额定纹波电流 1: 100 kHz / +45 ℃
    - 最大ESR:
    - 额定电压 100 kHz / +20 ℃
    - 最大 5 mΩ
    - 工作温度范围: -55 ℃ ~ +105 ℃
    - RoHS指令、卤素自由: 已通过认证

    3. 产品特点和优势


    - 超低ESR: 最大ESR为5 mΩ,保证了高效的功率传输和低功耗操作。
    - 大容量: 静电容量可达1000 μF,满足高性能需求。
    - 耐温性: 在-55 ℃到+105 ℃的宽温度范围内工作,适应极端环境。
    - RoHS和卤素自由认证: 符合环保要求,适用于各类安全标准严格的应用场合。
    - 高可靠性: 通过了高温高湿测试,具有良好的稳定性和长寿命。

    4. 应用案例和使用建议


    - 消费电子产品: 如手机、平板电脑等,需要小型且高效的电容器,本产品能够提供稳定的电源滤波效果。
    - 汽车电子: 需要能够在恶劣环境中工作的电容器,本产品能够在-55 ℃到+105 ℃范围内正常工作,适合车规级要求。
    - 工业控制设备: 需要高可靠性和稳定性,本产品通过了严苛的耐久性测试,确保长时间稳定运行。
    使用建议:
    - 确保电路设计符合要求,避免在高阻抗电压保持电路、耦合电路、时序电路等情况下使用。
    - 选择合适的安装位置,远离热源和腐蚀性气体,避免接触液体。
    - 设计保护回路和冗余设计,提高系统的整体安全性。

    5. 兼容性和支持


    - 兼容性: 与同类电子元件兼容,适用于广泛的电路板设计。
    - 技术支持: 厂商提供详尽的技术文档和售后服务,帮助用户快速解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热严重 | 检查电路设计,确保纹波电流不超过额定值;安装散热装置。 |
    | 电容器容量下降 | 更换新的电容器;检查电路连接是否正确;确认使用环境是否超出工作温度范围。 |
    | 电容器失效 | 可能是由于过电压或过热导致,更换电容器;重新评估使用环境,必要时添加保护措施。 |

    7. 总结和推荐


    综合评估:
    - 本产品具有超低ESR、大容量、高可靠性等优点,在各种应用场合中表现出色。
    - 高温高湿环境下依然能够稳定工作,适用于多种复杂环境。
    - 罗马Ⅱ和卤素自由认证使其符合环保标准,适用于广泛的工业和消费类电子设备。
    推荐:
    - 本产品在众多应用场景中均表现出色,尤其适用于对稳定性要求较高的场合。我们强烈推荐用户选用本产品,以确保电子设备的高效、稳定运行。

6TPF220ML参数

参数
电容值 220μF
额定电压 6.3V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 12mΩ@ 100kHz
容差 ±20%
长*宽*高 7.3mm*4.3mm*3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6TPF220ML厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6TPF220ML数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 6TPF220ML 6TPF220ML数据手册

6TPF220ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
