ECQ-E4473JF

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 47nF ±5% 聚酯,金属化 400V 通孔安装 12mm*5mm*9.3mm
供应商型号: ECQ-E4473JF
供应商: Master
标准整包数: 1000

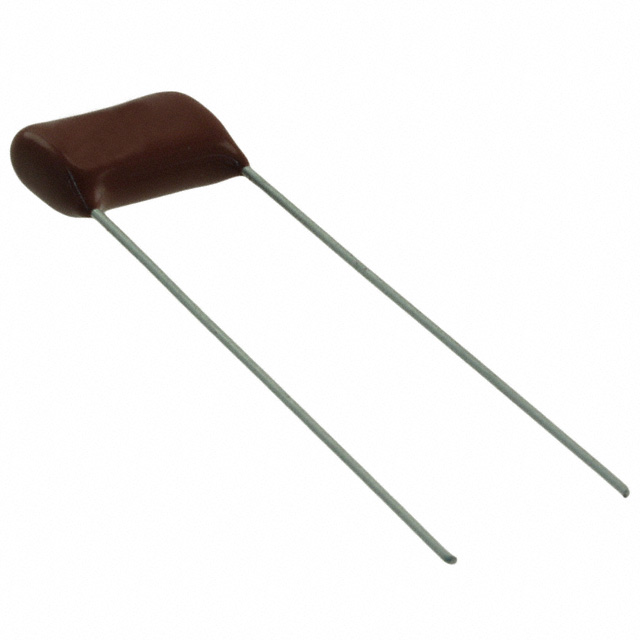

PANASONIC 薄膜电容 ECQ-E4473JF

ECQ-E4473JF概述

    Metallized Polyester Film Capacitor: ECQE(F) 系列

    产品简介


    本产品为聚酯薄膜电容器,专用于交流和直流电路中的各种通用需求。该电容器采用自愈合特性设计,具有优异的电气特性、阻燃环氧树脂涂层,并符合RoHS指令要求。适用于点火器和CDI(磁电机)等应用场景,且具备非感应性构造。

    技术参数


    - 额定电压: 100 V.DC, 250 V.DC, 400 V.DC, 630 V.DC, 1000 V.DC, 1250 V.DC;125 V.AC, 250 V.AC
    - 容值范围: 0.0010 μF 至 10.0 μF
    - 容差: ±5% (J), ±10% (K)
    - 耐压: 100 V.DC 至 630 V.DC: 额定电压 × 150%,持续60秒;1000 V.DC, 1250 V.DC: 额定电压 × 175%,2秒至5秒 或 1000 V.AC,持续60秒;125 V.AC, 250 V.AC: 额定电压 × 230%,持续60秒
    - 绝缘电阻: 在100 V.DC时,小于0.33 μF的电容器绝缘电阻大于9000 MΩ;大于0.33 μF的电容器绝缘电阻大于3000 MΩ·μF
    - 温度范围: -40°C 至 +105°C

    产品特点和优势


    - 自愈合特性: 可自我修复微小缺陷,提高可靠性和使用寿命。
    - 优良的电气特性: 低损耗因数,保证高效的电能传输。
    - 阻燃环氧树脂涂层: 增强安全性,防止火灾。
    - RoHS 指令合规: 符合环保标准,适用于各类工业应用。
    - 通用目的: 广泛应用于多个领域,包括点火器和CDI等。

    应用案例和使用建议


    应用案例:
    - 点火系统:ECQE(F)系列电容器因其高耐压能力和自愈合特性,常被用于点火器中,确保稳定可靠的火花产生。
    - CDI 磁电机:适用于需要高性能、高可靠性的应用场合。
    使用建议:
    - 在进行安装前,请务必阅读产品手册,了解额定电压及工作环境的要求。
    - 遵循安全规范操作,确保电容器正确接地和接线。
    - 定期检查电容器状态,如发现异常立即停用并联系制造商。

    兼容性和支持


    - 兼容性: 与多数主流电气系统兼容。
    - 支持和服务: 厂商提供详尽的技术文档和快速响应的客户服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 电容器损坏后如何处理?
    - 解决方案: 若电容器出现故障,建议断开电源并更换新电容器,以避免可能的安全风险。

    - 问题2: 如何识别电容器是否达到最大耐压?
    - 解决方案: 查阅产品手册中的耐压测试部分,进行必要的测试确认其工作状态。
    - 问题3: 电容器如何存放才能延长寿命?
    - 解决方案: 尽量将电容器存放在干燥、阴凉的地方,避免高温和潮湿环境对其造成损害。

    总结和推荐


    总体而言,这款聚酯薄膜电容器凭借其卓越的自愈合特性和良好的电气性能,在多个应用领域均表现出色。它的耐用性和可靠性使其成为市场上同类产品中的佼佼者。因此,我们强烈推荐此款电容器给那些对性能和可靠性有着严格要求的应用场合。

ECQ-E4473JF参数

参数
电容值 47nF
容差 ±5%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 400V
长*宽*高 12mm*5mm*9.3mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQ-E4473JF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-E4473JF数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-E4473JF ECQ-E4473JF数据手册

ECQ-E4473JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
