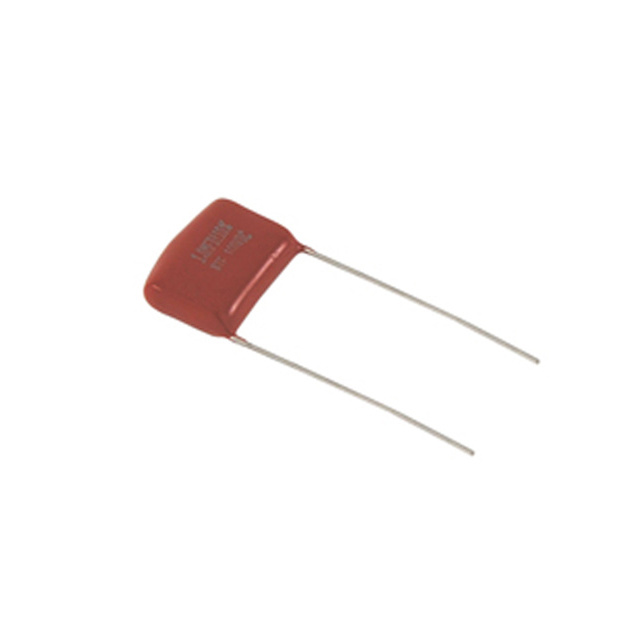

ECQE6472JF3

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 4.7nF ±5% 涤纶 630V 通孔安装 12mm*4.5mm*15mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 薄膜电容 ECQE6472JF3

ECQE6472JF3概述

    电子元器件产品技术手册解析
    本手册详细介绍了Metallized Polyester Film Capacitor系列(型号为ECQE(F))的产品,包括其技术规格、功能特点及其应用场景。以下是对其各个方面的深入分析:

    1. 产品简介


    类型: 金属化聚酯薄膜电容器
    主要功能: 提供稳定的直流电压或交流电压环境下的电容储存功能
    应用领域: 广泛应用于各种电子设备中,如家用电器、工业自动化系统、通信设备、汽车电子等。

    2. 技术参数


    - 额定电压: 100 V.DC、250 V.DC、400 V.DC、630 V.DC、1000 V.DC、1250 V.DC;125 V.AC、250 V.AC
    - 电容范围:
    - 100 V.DC:0.56 μF 至 10.0 μF
    - 250 V.DC:0.010 μF 至 10.0 μF
    - 400 V.DC:0.010 μF 至 2.2 μF
    - 630 V.DC:0.0010 μF 至 2.2 μF
    - 1000 V.DC:0.010 μF 至 0.22 μF
    - 1250 V.DC:0.0010 μF 至 0.22 μF
    - 125 V.AC:0.010 μF 至 0.068 μF
    - 250 V.AC:0.010 μF 至 2.2 μF
    - 容差: ±5%(J)、±10%(K)
    - 耐压:
    - 100 V.DC至630 V.DC:端子间额定电压的150%,持续60秒
    - 1000 V.DC、1250 V.DC:端子间额定电压的175%,持续2秒至5秒,或者1000 V.AC,持续60秒
    - 125 V.AC、250 V.AC:端子间额定电压的230%,持续60秒
    - 绝缘电阻:
    - 100 V.DC至630 V.DC:电容<0.33 μF时,绝缘电阻>9000 MΩ;电容>0.33 μF时,绝缘电阻>3000 MΩ
    - 1000 V.DC、1250 V.DC:绝缘电阻>10000 MΩ
    - 125 V.AC、250 V.AC:电容<0.47 μF时,绝缘电阻>2000 MΩ

    3. 产品特点和优势


    - 自愈性能: 该电容器具有自我修复特性,在轻微过压情况下仍能保持良好的电容特性。
    - 卓越的电气性能: 具备低损耗角、高绝缘电阻等优势,适用于对电容器性能要求较高的场合。
    - 阻燃涂层: 采用阻燃环氧树脂涂层,提高安全性和可靠性。
    - 符合RoHS指令: 符合环保标准,满足绿色制造要求。
    - 一般用途: 可广泛应用于各种电路设计中。

    4. 应用案例和使用建议


    - 常见应用场景: 用于电路板、电源滤波、信号耦合等领域。
    - 使用建议: 在选择具体型号时,需根据应用场合的额定电压及所需电容量来确定合适的电容器类型。例如,在需要处理较高电压的应用场景下,可选用额定电压更高的型号。

    5. 兼容性和支持


    - 兼容性: 可以与其他同类电容器进行互换,但具体型号需确保符合应用要求。
    - 支持和服务: 厂商提供详细的规格和技术支持,如有任何疑问或技术支持需求,可通过官方渠道联系厂商。

    6. 常见问题与解决方案


    - 问题1:电容器在使用过程中发热异常
    - 解决办法: 检查是否超出了电容器的最大工作电压或电容值。如果是在交流环境中使用,需确认所施加电压的有效值是否超出允许范围。

    - 问题2:电容器出现容量下降现象
    - 解决办法: 确认工作环境温度是否过高,长时间工作在高温环境下可能导致电容器老化。更换为更高温等级的产品或采取降温措施。

    7. 总结和推荐


    综上所述,这款Metallized Polyester Film Capacitor(型号ECQE(F))具备卓越的电气性能、良好的自我修复能力和广泛的适用性。无论是对于要求严格的工业应用还是普通消费电子产品,都是理想的选择。建议根据具体应用场合的需求来选择合适型号的电容器,确保设备的安全稳定运行。

ECQE6472JF3参数

参数
电容值 4.7nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 630V
长*宽*高 12mm*4.5mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

ECQE6472JF3厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE6472JF3数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE6472JF3 ECQE6472JF3数据手册

ECQE6472JF3封装设计

查看详情并下载
Symbol
Footprint
3D Model
