2R5TPE470MI

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 470μF 2000h@ 105°C ±20% 2.5V 18mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: P16203TR-ND
供应商: Digi-Key
标准整包数: 1

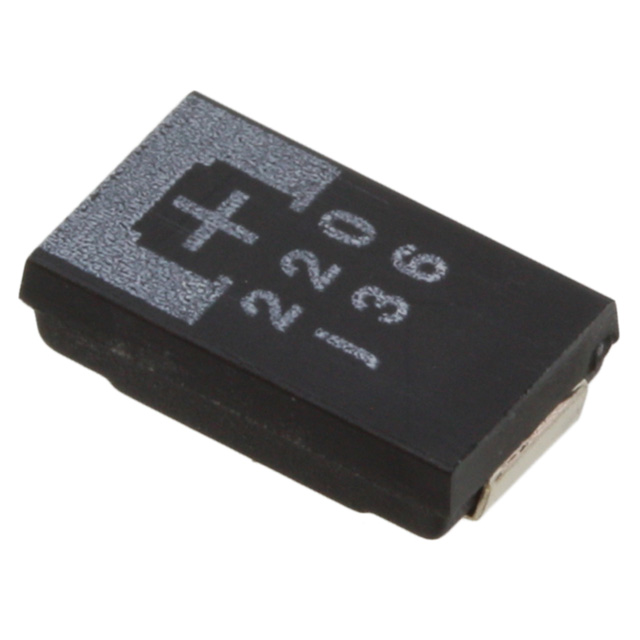

PANASONIC 钽电容 2R5TPE470MI

2R5TPE470MI概述


    产品简介


    Panasonic 新推出的POSCAP钽聚合物固态电容器是一款新型的电容器,专为数字设备和高频应用设计。POSCAP系列包括多个子系列:TPE、TQC、TPF、TPSF、TPB、TPC、TPG 和 TPU。这些电容器采用烧结钽阳极和高导电性聚合物阴极的独特组合,使得其在高频应用中表现出色,并且具有低等效串联电阻(ESR)和低等效串联电感(ESL)。该产品广泛应用于消费电子、工业电子、电信设备、家电、个人计算机/服务器、机顶盒、音视频设备等领域。

    技术参数


    以下是POSCAP系列的一些关键技术和性能参数:
    - 电压范围:
    - TPE: 2-10 VDC
    - TQC: 16-35 VDC
    - TPF: 2-10 VDC
    - TPSF: 2 VDC
    - TPB: 4-10 VDC
    - TPC: 6.3-12.5 VDC
    - TPG: 2.5-12.5 VDC
    - TPU: 2.5-10 VDC
    - 电容范围:
    - TPE: 47-1500 µF
    - TQC: 3.9-150 µF
    - TPF: 150-1000 µF
    - TPSF: 270 µF
    - TPB: 33-470 µF
    - TPC: 10-330 µF
    - TPG: 33-220 µF
    - TPU: 4.7-150 µF
    - ESR:
    - TPE: 7-35 mΩ
    - TQC: 40-400 mΩ
    - TPF: 5-15 mΩ
    - TPSF: 6-9 mΩ
    - TPB: 35-70 mΩ
    - TPC: 40-80 mΩ
    - TPG: 30-70 mΩ
    - TPU: 100-300 mΩ
    - 其他特性:
    - 低外形封装:0.9mm 高度(TPU 系列)
    - 耐高温焊锡能力:高达260°C
    - RoHS 合规
    - 高体积效率
    - 安全替代通用钽电容器

    产品特点和优势


    POSCAP系列电容器的主要特点是其低等效串联电阻(ESR)和低等效串联电感(ESL),这使得它们在高频应用中表现出色。此外,它们还具有较高的体积效率,能够提供大容量的电容值,同时保持小尺寸,非常适合小型化和轻量化设计。由于其高可靠性、高热稳定性,POSCAP是数字设备和高频设备的理想选择。相比于通用的钽电容器,POSCAP是一个安全的选择,避免了可能出现的潜在风险。

    应用案例和使用建议


    POSCAP系列产品广泛应用于多个领域,例如消费电子(如智能手机、平板电脑)、工业电子(如自动化设备)、电信设备(如路由器、交换机)、家用电器(如洗衣机、冰箱)、个人计算机/服务器、机顶盒、音频/视频设备(如电视、音响系统)、FPGA电源配送系统以及测试和测量设备等。针对不同应用场景,可以依据具体需求选择合适的型号,确保最佳的性能表现。

    兼容性和支持


    POSCAP系列产品与其他电子元件具有良好的兼容性,能够在广泛的电路板布局和应用场景中实现无缝集成。Panasonic为这些电容器提供了全面的技术支持和售后服务,包括在线资源、技术文档和客户支持团队,以帮助用户解决问题和优化应用性能。

    常见问题与解决方案


    1. 问题:如何确保POSCAP电容器的稳定性和可靠性?
    - 解决方案:定期进行电气测试和热应力测试,确保电容器处于理想的工作状态。选择符合规范的安装方法和布线方式,以避免过热和电流过大等问题。
    2. 问题:如果在焊接过程中发现POSCAP电容器损坏怎么办?
    - 解决方案:检查焊接参数和工艺是否符合要求,如有必要请重新进行焊接操作。使用正确的焊锡材料和温度,以减少对电容器的损害。

    总结和推荐


    综上所述,POSCAP系列电容器凭借其出色的高频性能、高可靠性和安全性,在各种应用场景中表现出色。它们适用于多种类型的电子产品,并且拥有较低的等效串联电阻和电感,适合高频应用和高功率传输需求。因此,对于需要高性能和长寿命的电子产品而言,POSCAP是一款非常值得推荐的产品。

2R5TPE470MI参数

参数
电容值 470μF
ESR-等效串联电阻 18mΩ@ 100kHz
容差 ±20%
额定电压 2.5V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2R5TPE470MI厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

2R5TPE470MI数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 2R5TPE470MI 2R5TPE470MI数据手册

2R5TPE470MI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.7703 ¥ 6.4461
库存: 27000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 19338.3
直接购买
加入购物车
