EEHZA1J470V

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 63V ±20% 40mΩ 10000h@ 105°C 1.7A@ 100 kHz,255mA@ 100Hz 贴片安装 8.3mm*8.3mm*10.8mm
供应商型号: 3227555
供应商: 海外现货
标准整包数: 1

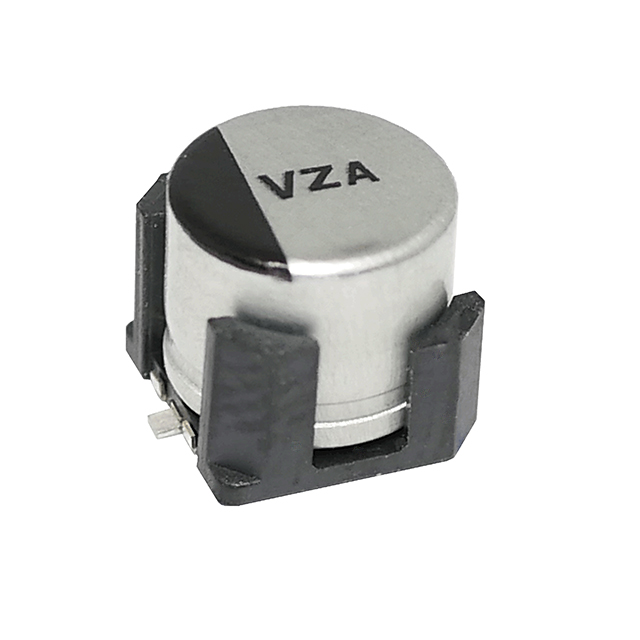

PANASONIC 铝电解电容 EEHZA1J470V

EEHZA1J470V概述

    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 技术手册解析

    产品简介


    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors(导电聚合物混合铝电解电容器)是一种高性能的电容器,以其低等效串联电阻(ESR)、高纹波电流能力及长寿命著称。这些电容器广泛应用于各种电子产品中,例如汽车电子、工业控制、通信设备和消费电子等领域。

    技术参数


    - 耐久性:10000小时@105℃
    - 低等效串联电阻(ESR)和高纹波电流:比现有型号(V-FP)具有更低的ESR,高达70%以上的纹波电流承受能力
    - 工作电压范围:最高可达80V.DC
    - 温度特性:温度变化对电容特性影响小
    - 认证合规性:符合AEC-Q200和RoHS标准
    - 尺寸:标准尺寸φ6.3,φ8,φ10毫米
    - 封装形式:表面贴装型

    产品特点和优势


    - 低ESR和高纹波电流:适用于高可靠性要求的应用环境。
    - 高电压承载能力:满足特定高压应用需求。
    - 卓越的温度稳定性:减少了温度变化对电容性能的影响。
    - 振动防护版本:可根据客户需求提供防震版本,提高了在恶劣环境下的使用寿命。
    - 标准化和多样化的产品线:符合AEC-Q200和RoHS标准,适合汽车电子及各类工业产品使用。

    应用案例和使用建议


    应用案例:
    - 车载电子系统:在发动机控制系统中,作为储能和滤波的关键组件。
    - 工业自动化设备:在伺服驱动器中提供可靠的电源过滤。
    使用建议:
    - 高温环境:为避免因高温引起的性能下降,选择在较低温度范围内工作的型号。
    - 高频率场合:考虑到频率变化可能影响电容值,应选择容差范围较小的型号以确保稳定性。
    - 振动防护:对于频繁震动的应用场合,建议选择提供振动防护的产品版本。

    兼容性和支持


    - 兼容性:本产品设计与多种电路板集成兼容,尤其适合自动装配线使用。
    - 支持服务:制造商提供详尽的技术文档和客户支持,包括安装指南、维修手册及在线咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值变化超出容许范围 | 检查使用环境是否超出指定的工作温度范围或频率变化范围 |
    | 工作电压超过额定值 | 确认所选型号的额定电压是否匹配实际应用需求 |
    | 高温环境下使用时性能下降 | 选用针对高温环境设计的型号,或采取散热措施 |
    | 产品在焊接过程中受损 | 按照制造商推荐的回流焊曲线进行操作,避免过热 |

    总结和推荐


    导电聚合物混合铝电解电容器凭借其优越的性能、稳定性和广泛应用前景,在众多领域中展现出强劲的竞争力。尤其是其出色的温度适应性和高可靠性使其成为各种严苛环境下的理想选择。我们强烈推荐该产品给需要高性能、高可靠性的电子系统设计师和技术人员。购买前请仔细确认产品规格并咨询技术支持团队,确保正确选择最适合您应用需求的型号。

EEHZA1J470V参数

参数
电容值 47μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 40mΩ
纹波电流 1.7A@ 100 kHz,255mA@ 100Hz
工作寿命 10000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEHZA1J470V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEHZA1J470V数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEHZA1J470V EEHZA1J470V数据手册

EEHZA1J470V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.9223
10+ ¥ 7.5357
50+ ¥ 7.2343
100+ ¥ 6.752
200+ ¥ 6.6314
500+ ¥ 6.5108
2500+ ¥ 6.5108
5000+ ¥ 6.5108
库存: 2736
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.92
直接购买
加入购物车
