EEE-1EA100WAR

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 25V ±20% 1000h@ 85°C 22mA@ 120Hz,37.4mA@ 10kHz SMD 贴片安装 4.3mm*4.3mm*5.4mm
供应商型号: EEE-1EA100WAR
供应商: Master
标准整包数: 2000

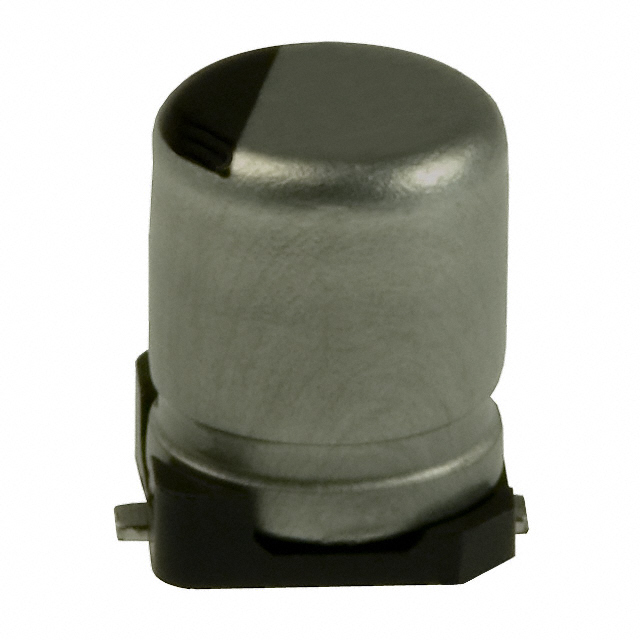

PANASONIC 铝电解电容 EEE-1EA100WAR

EEE-1EA100WAR概述

    # 铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的被动元件,以其高容量和低成本著称。本产品系列支持表面贴装技术(SMT),适用于现代电子设计需求。主要功能包括滤波、去耦、储能及信号耦合等。应用领域涵盖了消费类电子产品、工业控制设备、通信设备以及汽车电子等。

    技术参数


    | 参数类别 | 规格说明 |

    | 工作温度范围 | -40℃ 至 +85℃ |
    | 端子寿命 | 85°C 下 2000 小时耐久性测试 |
    | 振动防护能力 | 最大振动加速度 30G(φ8 及以下可选) |
    | 容量范围 | 1μF 至 1500μF |
    | 额定电压范围 | 6.3V 至 50V DC |
    | 泄漏电流 | ≤0.01CV 或 3μA(取较大值,2分钟内测量) |
    | 损耗因子(tanδ) | ±20% 初始值偏差(120Hz / +20℃) |

    产品特点和优势


    本系列产品具备卓越的抗震性能(30G振动防护),并且符合RoHS标准,环保无害。表面贴装设计支持自动化生产,特别适合大批量制造。此外,优异的高温稳定性使得它能够在极端环境下可靠运行。

    应用案例和使用建议


    典型应用场景
    1. 电源滤波:用于开关电源输出端,提高电源质量。
    2. 电机驱动:稳定马达启动电流波动。
    3. 汽车电子:如点火系统、车载娱乐系统等模块供电部分。
    使用建议
    - 在选择具体型号时,务必根据实际电压、容量需求精确匹配。
    - 确保安装环境符合产品指定的工作温度范围。
    - 对于需要长期储存的产品,应避免暴露于潮湿环境中。

    兼容性和支持


    本系列产品与其他主流电子元器件具有良好的兼容性,能够无缝集成到各种电路板设计中。厂商提供全面的技术支持和服务保障,包括样品申请、定制化服务及快速响应客户咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查焊接工艺是否合格 |
    | 温度过高导致性能下降 | 改善散热条件,确保符合工作温度限制 |
    | 稳压效果不佳 | 检查电容器实际容量是否满足设计要求 |

    总结和推荐


    综上所述,这款铝电解电容器凭借其出色的性能指标、灵活的应用范围以及合理的成本优势,在众多电子工程项目中展现出极高的实用价值。我们强烈推荐此产品作为各类电子设备的核心组件之一。如果您正在寻找一款高效稳定的电容器解决方案,那么本系列将是您的理想之选!

EEE-1EA100WAR参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 22mA@ 120Hz,37.4mA@ 10kHz
工作寿命 1000h@ 85°C
长*宽*高 4.3mm*4.3mm*5.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-1EA100WAR厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-1EA100WAR数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-1EA100WAR EEE-1EA100WAR数据手册

EEE-1EA100WAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0726 ¥ 0.6036
4000+ $ 0.0697 ¥ 0.5791
8000+ $ 0.0661 ¥ 0.5338
26000+ $ 0.063 ¥ 0.5158
50000+ $ 0.0616 ¥ 0.5045
100000+ $ 0.0608 ¥ 0.4976
150000+ $ 0.0598 ¥ 0.4899
250000+ $ 0.0598 ¥ 0.4899
库存: 12000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1207.2
