ECEA1HKA330

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 33μF 50V ±20% 1000h@ 85°C 127.5mA@ 10kHz,75mA@ 120Hz 通孔安装 8mm*7mm*7mm
供应商型号: 1902075
供应商: 海外现货
标准整包数: 1

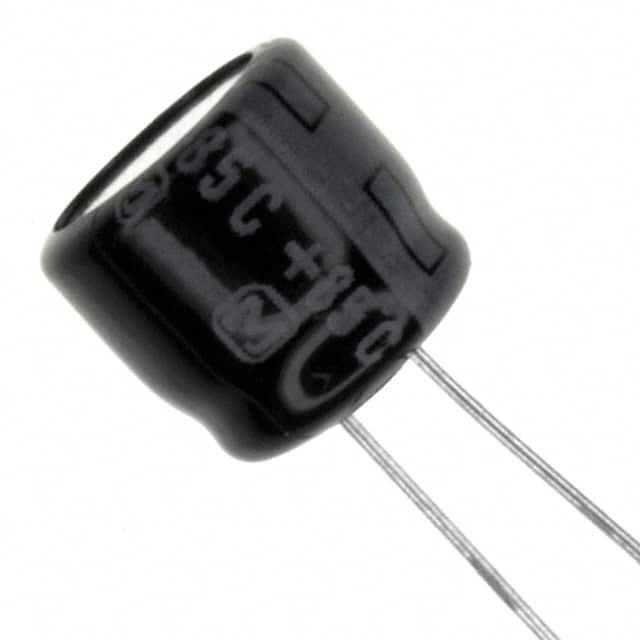

PANASONIC 铝电解电容 ECEA1HKA330

ECEA1HKA330概述


    产品简介


    本产品为铝电解电容器,属于径向引线型(KA-A系列)。铝电解电容器广泛应用于各种电子设备中,如音频视频产品、家用电器、商用设备、办公设备、信息技术和通信设备等。它们具有高容量、成本效益高和易于安装等特点,在电源滤波、耦合、旁路等电路设计中具有广泛应用。

    技术参数


    - 尺寸:高度为7毫米。
    - 耐温范围:–40 ℃ 至 +85 ℃。
    - 额定电压范围:4 V至50 V。
    - 耐久性:85 ℃下1000小时。
    - 电容变化:±20 %(120 Hz / +20 ℃)。
    - 漏电流:在规定的初始范围内。
    - 耗散因数(tan δ):在120 Hz / +20 ℃下的初始值内浮动±20%,在85 ℃条件下施加额定工作电压1000小时后不超过初始限值的200%。
    - 容许纹波电流:根据具体型号不同有所差异,一般在2.2 μF至470 μF范围内。
    - 适用温度:在85 ℃条件下进行耐久性测试后,恢复到20 ℃时满足以下极限。
    - RoHS合规性:符合RoHS标准。


    产品特点和优势


    - 低外形设计:高度仅7毫米,适用于空间有限的应用场合。
    - 高可靠性:通过严格的耐温测试,确保在极端环境下仍能保持良好的性能。
    - 高性能:额定工作电压下的耐久性表现出色,寿命长,适用于需要长期稳定工作的应用场合。
    - 兼容性强:能够满足多种电气特性的要求,适用于不同类型的电子设备。

    应用案例和使用建议


    - 电源滤波:可以用于直流电源滤波,减少交流成分,提高输出稳定性。
    - 电路板设计:在电源管理电路中,可将多个相同型号的电容器并联以分散纹波电流,避免个别电容器过载。
    - 环境适应性:在湿度较高或存在腐蚀性气体的环境中使用时,需特别注意密封和防护措施,避免内部腐蚀导致性能下降。

    兼容性和支持


    - 与其它元件兼容:与其他制造商的标准径向引线型电容器可直接互换。
    - 技术支持:提供详尽的产品规格书和技术支持服务,确保客户能正确选择和使用产品。

    常见问题与解决方案


    1. 问:电容器出现漏电流异常增大的情况怎么办?
    答:首先检查是否存储时间过长或存储条件不符合要求,必要时重新调整电压。此外,确认焊接质量和接触点是否良好。

    2. 问:电容器在长时间运行后性能显著下降怎么办?
    答:定期对电容器进行热冲击测试和电气性能检测,及时更换老化部件。同时,确保使用过程中环境温度不超出产品规定的范围。
    3. 问:如何判断电容器是否达到使用寿命?
    答:可以通过监测电容器的电容变化、漏电流及损耗角正切值来判断。当这些参数明显偏离标准值时,可能表示电容器已接近或超过其使用寿命。

    总结和推荐


    总的来说,这款铝电解电容器以其独特的低轮廓设计、高耐久性和出色的性能,成为许多电子设备的理想选择。特别是在需要小体积、高可靠性电容器的应用场合,该系列产品展现出显著的优势。鉴于上述特点和优势,我们强烈推荐这款产品用于各种需要高效、可靠电力管理的应用场合。

ECEA1HKA330参数

参数
电容值 33μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 127.5mA@ 10kHz,75mA@ 120Hz
工作寿命 1000h@ 85°C
长*宽*高 8mm*7mm*7mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECEA1HKA330厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECEA1HKA330数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECEA1HKA330 ECEA1HKA330数据手册

ECEA1HKA330封装设计

查看详情并下载
Symbol
Footprint
3D Model
