4TPE100MZB

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 100μF 1000h@ 105°C ±20% 4V 35mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: 4TPE100MZB
供应商: 国内现货
标准整包数: 2000

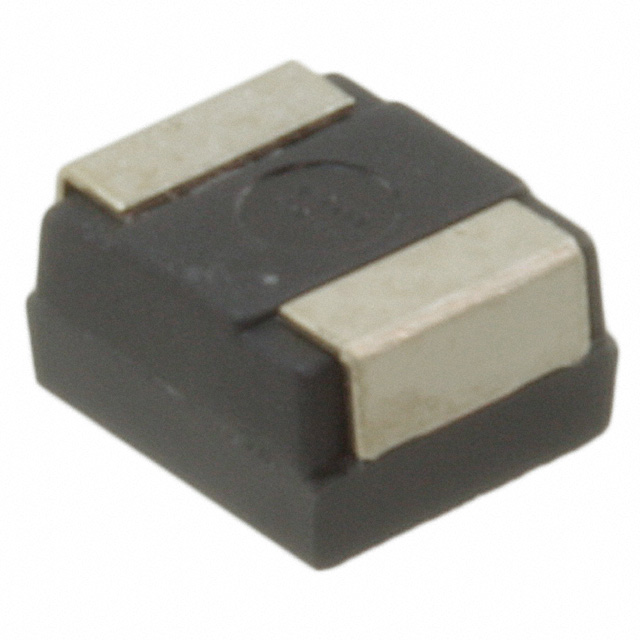

PANASONIC 钽电容 4TPE100MZB

4TPE100MZB概述

    # Conductive Polymer Tantalum Solid Capacitors 技术手册

    产品简介


    本手册描述的是导电聚合物钽固体电容器系列中的TPE型号。这类电容器广泛应用于各种电子设备中,特别适合用于手机、平板电脑、可穿戴设备和其他便携式电子产品,因为它们具有小尺寸、低ESR(等效串联电阻)以及符合RoHS标准、无卤素等优势。这些电容器以其高可靠性和卓越的电气性能在市场上占据一席之地。

    技术参数


    - 尺寸:L 3.5 mm × W 2.8 mm × H 1.9 mm
    - 额定电压范围:2.0 V.DC 至 10 V.DC
    - 工作温度范围:-55 °C 至 +105 °C
    - 额定电容范围:47 μF 至 470 μF
    - 容差:±20 % (120 Hz / +20 °C)
    - 漏电流:请参阅附带的特性列表
    - 耗散因数(tan δ):请参阅附带的特性列表
    - 冲击电压(V.DC):额定电压的1.15倍
    - 绝缘耐压:+105 °C,1000 h 额定电压施加条件下
    - 噪声:初始值的1.5倍以内
    - DC漏电流:初始值的3倍以内

    产品特点和优势


    本产品具有以下独特的功能和优势:
    - 小尺寸设计,占用更少的PCB空间。
    - 极低的ESR值,有助于减少功耗和提高电路的整体效率。
    - 环保设计,符合RoHS标准,且无卤素。
    - 在高温和潮湿环境下仍保持稳定的性能。

    应用案例和使用建议


    这类电容器被广泛应用于手机、平板电脑等移动设备中,因其卓越的热稳定性而备受青睐。对于用户来说,在选择这些电容器时应注意电容值和额定电压之间的匹配度。根据实际的应用场景和负载情况来选择合适的型号。

    兼容性和支持


    该系列产品能够与多种主流的电子元件兼容,可以轻松集成到现有的电子系统中。厂商提供全方位的技术支持,包括但不限于安装指导、故障排查和替换建议等服务。客户可通过联系我们的客服部门获取更多帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器损坏 | 检查连接线路是否存在短路现象,并确认是否超出了额定电压范围。 |
    | 漏电流过高 | 检查电路设计是否合理,考虑更换更高规格的电容器。 |
    | 温度变化导致性能不稳定 | 确保电容器工作在规定的温度范围内,避免超出极限。 |

    总结和推荐


    综上所述,导电聚合物钽固体电容器在满足高性能要求的同时具备出色的小型化能力及环保特性,适用于多种应用场景。如果您正在寻找一款可靠性高、适应性强的电容器,这款产品无疑是一个理想的选择。我们强烈推荐该产品给需要高效能、小型化且环保的电子工程师和技术人员。

4TPE100MZB参数

参数
电容值 100μF
额定电压 4V
工作寿命 1000h@ 105°C
ESR-等效串联电阻 35mΩ@ 100kHz
容差 ±20%
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4TPE100MZB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

4TPE100MZB数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 4TPE100MZB 4TPE100MZB数据手册

4TPE100MZB封装设计

查看详情并下载
Symbol
Footprint
3D Model
