ECE-A1VKS220

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 35V ±20% 1000h@ 85°C 102mA@ 100kHz,60mA@ 120Hz 通孔安装 6.3mm*5mm*5mm
供应商型号: ECE-A1VKS220
供应商: Master
标准整包数: 400

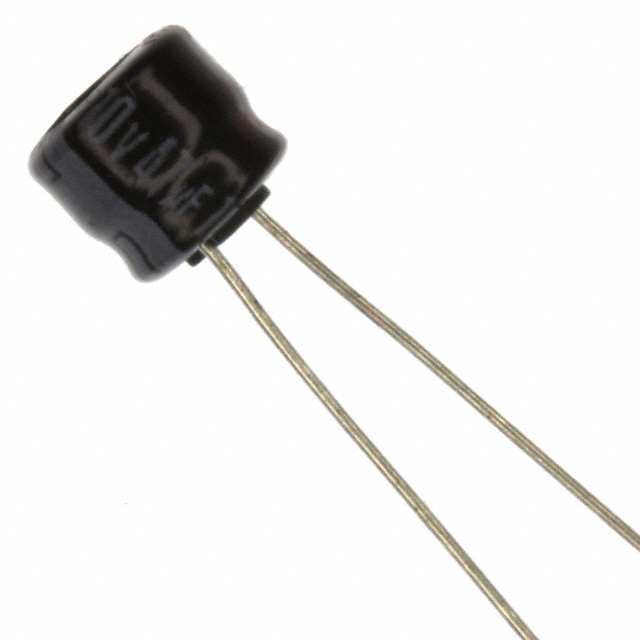

PANASONIC 铝电解电容 ECE-A1VKS220

ECE-A1VKS220概述

    铝电解电容器(径向引脚型)技术手册

    产品简介


    铝电解电容器是一种常见的电容类型,以其高容量和低廉的成本而闻名。本手册详细介绍了一种径向引脚型的铝电解电容器,适用于广泛的电子应用,如电源滤波、耦合、旁路和信号耦合等。这类电容器不仅在工业控制和消费电子中广泛应用,还被用于电信和汽车电子产品中。

    技术参数


    - 额定电压范围:4V DC至50V DC
    - 电容范围:2.2 µF至330 µF
    - 温度范围:-40°C至+85°C
    - 最大耐温:85°C
    - 容差:±20%
    - 漏电流:I < 0.01 CV 或 3 μA(两分钟内)
    - 损耗角正切(tan δ):见附带的特性列表
    - 端盖高度:5 mm 和 7 mm
    - 额定耐久性:在85°C下工作1000小时后,电容器恢复到20°C时,容量变化在初始值的±20%以内(4V DC时为±30%),tan δ变化在初始限值的200%以内,直流泄漏电流在初始限值以内。

    产品特点和优势


    这款铝电解电容器具有多项独特的优势:
    - 径向引脚设计:方便安装和焊接。
    - 宽泛的工作电压和温度范围:适用于多种工作条件。
    - 罗氏合规(RoHS):符合环保要求。
    - 低漏电流和高稳定性:提供更可靠的电容特性。
    - 多种封装尺寸:以适应不同的应用需求。

    应用案例和使用建议


    本款电容器广泛应用于电源滤波、耦合、旁路和信号耦合等领域。例如,在电源模块中,可以用于平滑交流纹波,提高系统稳定性和可靠性。建议用户在选择具体型号时考虑电容值和额定电压,以确保最佳性能和长期可靠性。
    - 电源滤波:选择合适的电容值,能够有效滤除高频噪声。
    - 信号耦合:根据电路需求选择适当的电容值,以避免信号失真。
    - 电源旁路:在高频滤波应用中,大容量电容器可以快速响应瞬态电流变化。

    兼容性和支持


    这些电容器具有广泛的兼容性,可以与其他标准组件无缝集成。此外,厂商提供全面的技术支持和售后服务,确保用户能够顺利地将产品应用到自己的项目中。

    常见问题与解决方案


    - 问题1:电容容量不稳定。
    - 解决方案:检查工作温度是否超过额定范围,或者是否有外部冲击造成电容器损坏。
    - 问题2:漏电流过大。
    - 解决方案:确认连接正确无误,检查电路负载情况,确保电压不超过额定值。
    - 问题3:耐久性不足。
    - 解决方案:请参考手册中的耐久性测试结果,确保使用时遵守相应的使用条件。

    总结和推荐


    这款铝电解电容器具有出色的性能和稳定性,适用于多种应用场景。通过精心设计的参数规格和独特的功能,它在市场上具备强大的竞争力。因此,强烈推荐在电源滤波、耦合和信号耦合等应用中使用本产品,以实现最佳的电性能和可靠性。
    请注意,设计和规范可能会随时更改,购买和使用前请向工厂咨询最新的技术规格。

ECE-A1VKS220参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 102mA@ 100kHz,60mA@ 120Hz
长*宽*高 6.3mm*5mm*5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECE-A1VKS220厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECE-A1VKS220数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECE-A1VKS220 ECE-A1VKS220数据手册

ECE-A1VKS220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.0668 ¥ 0.5659
2600+ $ 0.0569 ¥ 0.4731
7600+ $ 0.0553 ¥ 0.4595
25000+ $ 0.052 ¥ 0.4259
50000+ $ 0.05 ¥ 0.4095
100000+ $ 0.0493 ¥ 0.4035
150000+ $ 0.0485 ¥ 0.3974
250000+ $ 0.0485 ¥ 0.3974
库存: 12789
起订量: 400 增量: 0
交货地:
最小起订量为:400
合计: ¥ 226.36
