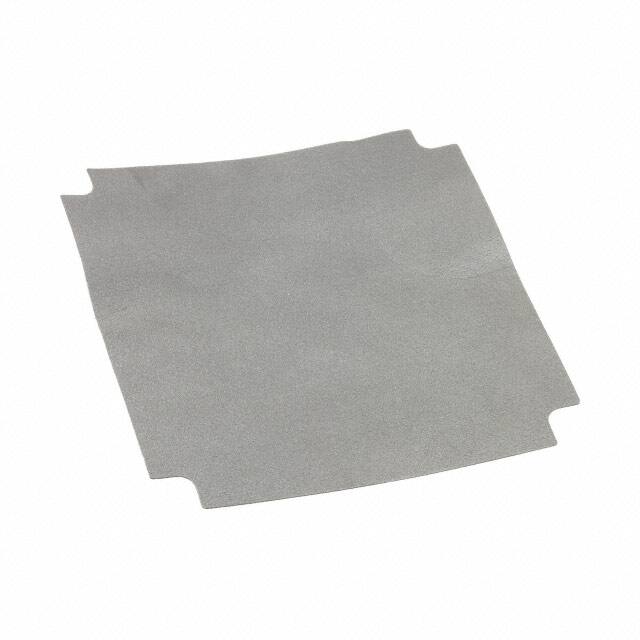

EYGS1010ZLME

产品分类: 风扇和热管理
厂牌: PANASONIC
产品描述: Thrml Mgmt Access Graphite Sheet 0.2K.cm²/W 400W/m.K Pyrolytic Graphite Automotive
供应商型号: 2723025
供应商: 海外现货
标准整包数: 1
PANASONIC 风扇和热管理 EYGS1010ZLME

EYGS1010ZLME概述


    产品简介


    GraphiteTIM (Compressible Type) 是一种专为热界面材料设计的石墨片。它主要用于冷却和热传递电子设备,如电源模块。这些设备广泛应用于多种领域,包括但不限于:逆变器和转换器、车载摄像头、电机控制单元、汽车LED灯、激光HUD的发光源、医疗设备、基站和服务器等。

    技术参数


    - 型号:EYGS
    - 厚度:200 μm
    - 热阻:0.2 K·cm²/W (600 kPa)
    - 热导率:X-Y方向 400 W/m·K,Z方向 28 W/m·K
    - 压缩性:40% (600 kPa)
    - 工作温度范围:-55°C 至 400°C
    - 耐燃等级:UL-94V V-0
    - 产品形式:仅片状
    - 标准尺寸:
    - 90 mm × 90 mm:EYGS0909ZLX2
    - 90 mm × 180 mm:EYGS0918ZLX2
    - 180 mm × 180 mm:EYGS1818ZLX2

    产品特点和优势


    GraphiteTIM (Compressible Type) 的主要特点是高压缩性和良好的热传导性能。它比标准的PGS具有更高的压缩性,这使得它能够减少因空隙、翘曲和变形导致的热阻。其优秀的热稳定性和可靠性有助于延长组件如功率模块的服务寿命和提高性能。此外,它是成本效益较高的解决方案,因为不需要像热膏那样的印刷工艺。并且由于其良好的导电性,它可以用于需要绝缘的应用场合。

    应用案例和使用建议


    GraphiteTIM (Compressible Type) 被广泛应用于多种电子设备中,特别是在逆变器、电机控制单元、汽车LED灯具等领域。例如,在IGBT模块中,可以通过施加适当的压力使GraphiteTIM贴合不平整表面,从而降低热阻,提升散热效果。建议在使用时确保适当的施压以获得最佳性能,并且避免在极端环境中存储或使用产品,以免影响其性能和寿命。

    兼容性和支持


    GraphiteTIM (Compressible Type) 可以与其他常见的电子元器件和设备良好兼容。厂家提供技术支持和服务,确保用户能够正确安装和使用该产品。对于特殊需求,可以联系厂家定制特殊规格的产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 使用过程中发现性能下降 | 检查是否因手部油脂污染导致,并使用防护材料处理 |
    | 产品受潮后性能受影响 | 确保存储于干燥环境中,并避免长时间暴露在紫外线下 |

    总结和推荐


    总体而言,GraphiteTIM (Compressible Type) 是一款高效、可靠的热管理解决方案。它在电子设备中表现出色,特别是那些对散热性能要求高的应用场合。它的低成本和高可靠性使其成为许多应用场景的理想选择。我们强烈推荐使用这款产品,尤其是在需要高性能散热解决方案的情况下。然而,用户在购买和使用前应仔细阅读技术手册,并咨询供应商以确保产品的正确使用和维护。

EYGS1010ZLME参数

参数
长*宽*高 98mm*98mm*200μm
零件状态 在售
包装方式 散装

EYGS1010ZLME厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EYGS1010ZLME数据手册

厂牌 PDF简要描述 下载
PANASONIC 风扇和热管理 PANASONIC EYGS1010ZLME EYGS1010ZLME数据手册

EYGS1010ZLME封装设计

查看详情并下载
Symbol
Footprint
3D Model
