6SVPT820M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 820μF 6.3V ±20% 12mΩ 20000h@ 105°C 235mA@ 120Hz,4.7A@ 100kHz 贴片安装 8.3mm*8.3mm*12mm
供应商型号: 3584406
供应商: 海外现货
标准整包数: 1

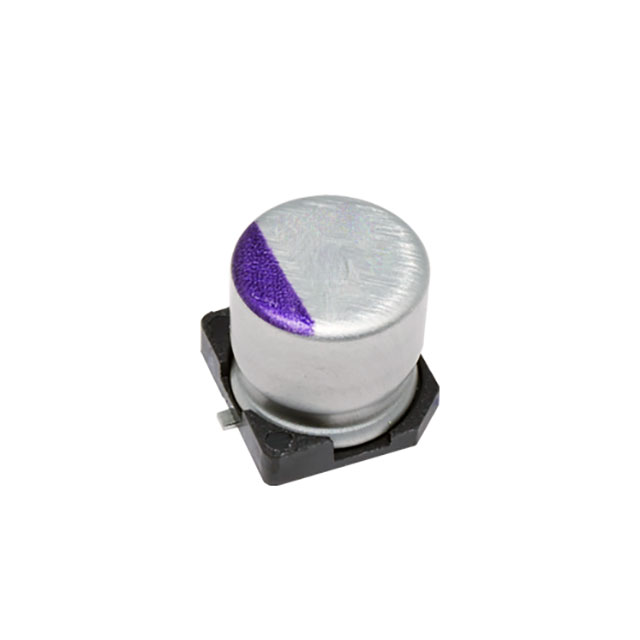

PANASONIC 铝电解电容 6SVPT820M

6SVPT820M概述

    Conductive Polymer Aluminum Solid Capacitors

    产品简介


    Conductive Polymer Aluminum Solid Capacitors(导电聚合物铝固态电容器)是一种高性能的电容器,以其低等效串联电阻(ESR)、大容量和出色的稳定性而闻名。这些电容器适用于多种电子应用领域,如电源管理、计算机主板、便携式设备等。

    技术参数


    - 等效串联电阻(ESR):最大10 mΩ
    - 容量范围:100 μF 到 2700 μF
    - 额定电压范围:2.5 V 至 50 V
    - 工作温度范围:-55 ℃ 至 +105 ℃
    - 耐久性:在105 ℃下可工作20000小时
    - RoHS合规性 和 无卤素
    - 外形尺寸代码:
    - C65: 6.3 mm × 6.4 mm
    - E7: 8.0 mm × 6.9 mm
    - E12: 8.0 mm × 11.9 mm
    - F12: 10.0 mm × 12.6 mm

    产品特点和优势


    - 低ESR:导电聚合物材料保证了极低的ESR,有助于提高电路效率。
    - 高容量:可达2700 μF,适合需要大容量存储的应用。
    - 长期耐久性:在105 ℃的工作环境下可连续工作20000小时,保证了长时间的稳定运行。
    - 环保合规性:RoHS合规且无卤素,符合现代电子产品绿色生产的要求。
    - 多种封装选项:提供不同的外形尺寸以满足不同应用场景的需求。

    应用案例和使用建议


    这些电容器广泛应用于各种电源管理和通信设备中。例如,在笔记本电脑和平板电脑中,它们可以提供稳定的电源输出,确保设备的正常运行。对于服务器电源系统,这类电容器能够提供高效、可靠的电力管理。
    使用建议:
    - 在设计电源管理电路时,应根据具体应用场景选择合适的额定电压和容量范围。
    - 确保在高温环境下使用时进行适当的散热设计,避免过热对电容器造成损害。
    - 对于高振动或冲击的应用场景,建议选用更大尺寸的封装以增强机械稳定性。

    兼容性和支持


    这些电容器通常与其他电子元件(如开关电源、稳压器和滤波器)兼容。制造商提供了详细的技术支持文档和应用指南,以帮助客户更好地理解和使用这些产品。如果遇到任何问题,用户可以直接联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下工作不稳定 | 检查散热设计,必要时增加散热片或风扇。 |
    | 电容器寿命较短 | 确认工作电压不超过额定值,检查环境温度是否超过限制。 |
    | 电容器出现漏电现象 | 检查接线是否正确,确认电容器是否有物理损伤。 |

    总结和推荐


    总的来说,导电聚合物铝固态电容器凭借其低ESR、高容量和出色的耐久性,在多种应用中表现优异。它们适用于需要高效能和高可靠性的场景。尽管价格相对较高,但考虑到其优秀的性能和长寿命,我们强烈推荐在关键应用中使用此类电容器。制造商提供的详细技术资料和支持服务也为用户提供了很大的便利。如果你正在寻找一款高品质的电容器,那么这些产品无疑是你的最佳选择。

6SVPT820M参数

参数
电容值 820μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 12mΩ
工作寿命 20000h@ 105°C
纹波电流 235mA@ 120Hz,4.7A@ 100kHz
长*宽*高 8.3mm*8.3mm*12mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

6SVPT820M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6SVPT820M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 6SVPT820M 6SVPT820M数据手册

6SVPT820M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.6638
10+ ¥ 9.8512
50+ ¥ 9.4572
100+ ¥ 8.8267
200+ ¥ 8.6691
400+ ¥ 8.5114
2000+ ¥ 8.5114
4000+ ¥ 8.5114
库存: 244
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.66
直接购买
加入购物车
