首页  >  产品百科  >  ECQ-UAAF224K

ECQ-UAAF224K

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 220nF ±10% 聚丙烯,金属化 275V 通孔安装 17.5mm*7.5mm*14.5mm
供应商型号: ECQ-UAAF224K
供应商: Master
标准整包数: 100

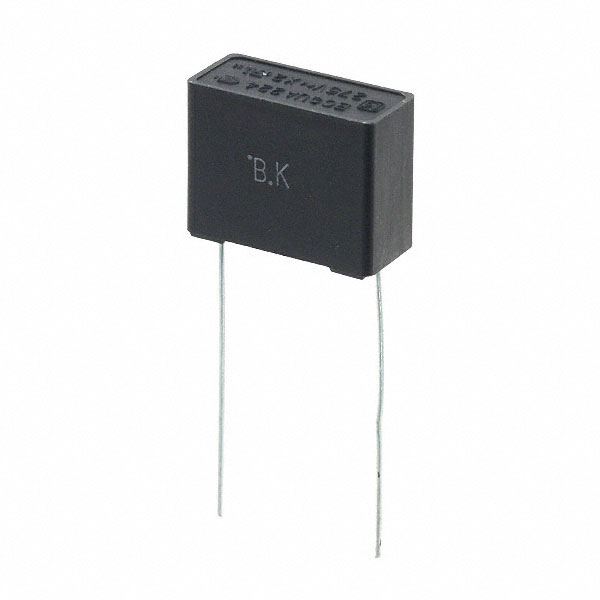

PANASONIC 薄膜电容 ECQ-UAAF224K

ECQ-UAAF224K概述

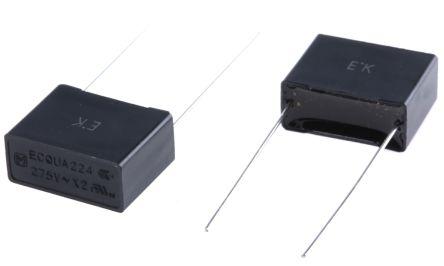

    高品质塑料薄膜电容器 —— 型号:ECQUA

    产品简介


    塑料薄膜电容器是一种常用的无源电子元件,广泛应用于各种电子设备中。本文所描述的产品为ECQUA系列,它符合UL/CSA和欧洲安全标准的X2等级,适用于交流电压应用。ECQUA系列以其高湿度抵抗、高安全性、紧凑设计和阻燃特性而著称,是市场上可靠且高效的电子元器件之一。

    技术参数


    - 额定电压:275 V.AC
    - 额定电容范围:0.10 μF 到 4.7 μF
    - 电容容差:±10%(K);±20%(M)
    - 损耗角正切(tan d):对于C < 1.0 μF:< 0.1%(20°C,1 kHz);对于C > 1.0 μF:< 0.2%(20°C,1 kHz)
    - 耐压能力:引脚间:633 V.AC,1183 V.DC,持续60秒;引脚到外壳:2050 V.AC,持续60秒
    - 绝缘电阻(IR):对于C < 0.33 μF:> 15000 MΩ(20°C,100 V.DC,60秒);对于C > 0.33 μF:> 5000 MΩ·μF(20°C,100 V.DC,60秒);对于C < 0.47 μF:> 2000 MΩ(20°C,500 V.DC,60秒)
    - 最大交流电压:310 V.AC
    - 类别温度范围:-40°C 到 +110°C

    产品特点和优势


    1. 高湿度抵抗:通过THB测试(85°C/85%/240 V.AC/1000小时)验证。
    2. 高安全性:内置安全机制,符合X2等级标准。
    3. 紧凑设计:适合空间受限的应用场合。
    4. 阻燃塑料外壳及非可燃树脂材料:确保设备安全。
    5. 符合RoHS指令:环保友好。
    6. 干扰抑制器:适用于需要降低电磁干扰的应用场景。

    应用案例和使用建议


    - 典型应用:系列可用于开关电源、电机驱动系统、空调、电冰箱等多种家电产品。
    - 使用建议:在安装前确认交流电压不超过310 V.AC,避免过高电压导致电容器损坏。

    兼容性和支持


    - ECQUA系列与多数标准接口兼容,适合与广泛的电子设备配套使用。
    - 若有任何疑问,建议联系生产厂家获取最新的技术支持资料。

    常见问题与解决方案


    - 问题1:电容器工作时发热严重。
    - 解决方案:检查连接是否稳固,确认周围环境温度正常。如仍存在问题,考虑更换更大规格的电容器。
    - 问题2:电容器过早失效。
    - 解决方案:检查是否超出额定工作条件,如电压、温度等。确保安装和使用过程中遵循制造商指南。

    总结和推荐


    ECQUA系列塑料薄膜电容器凭借其高可靠性、安全性和环保特性,在众多应用场景中表现出色。它不仅适用于家庭电器,还广泛用于工业控制等领域。考虑到其卓越的性能和广泛的应用前景,我们强烈推荐此款电容器作为新项目开发的理想选择。

ECQ-UAAF224K参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 17.5mm*7.5mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

ECQ-UAAF224K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-UAAF224K数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-UAAF224K ECQ-UAAF224K数据手册

ECQ-UAAF224K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.1898 ¥ 1.6072
1000+ $ 0.1742 ¥ 1.4483
2500+ $ 0.168 ¥ 1.3966
5000+ $ 0.1625 ¥ 1.3504
7500+ $ 0.161 ¥ 1.3184
25000+ $ 0.1601 ¥ 1.3115
50000+ $ 0.1593 ¥ 1.3045
100000+ $ 0.1593 ¥ 1.3045
库存: 4000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 160.72
直接购买
加入购物车
