首页  >  产品百科  >  EEE-FPC470UAR

EEE-FPC470UAR

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 16V ±20% 360mΩ@ 100kHz 2000h@ 105°C 156mA@ 120Hz,240mA@ 100kHz 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: EEE-FPC470UAR
供应商: Master
标准整包数: 1000

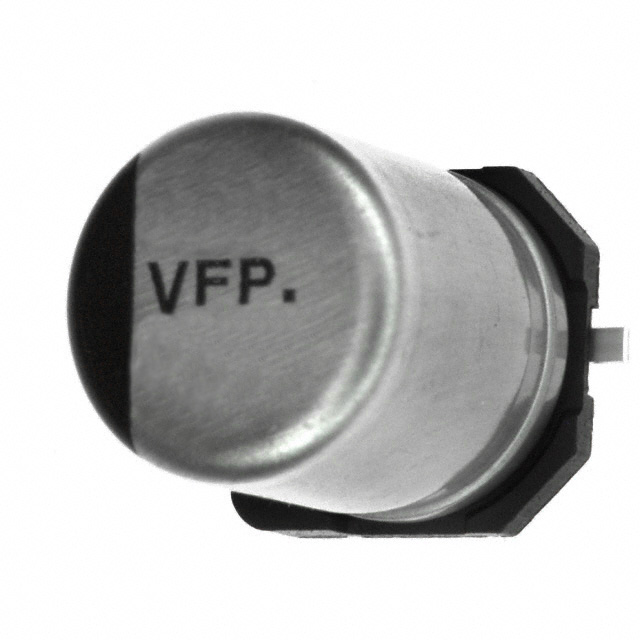

PANASONIC 铝电解电容 EEE-FPC470UAR

EEE-FPC470UAR概述

    铝电解电容器(SMD型)

    产品简介


    铝电解电容器是一种广泛应用于电源电路、音频设备和其他电子设备中的关键电子元器件。铝电解电容器以其大容量、低成本和高稳定性等特点,在多种应用场景中发挥着重要作用。本文详细介绍了一款型号为FP系列的SMD铝电解电容器的技术规格、性能参数、特点及优势,旨在帮助工程师更好地理解和使用该产品。

    技术参数


    - 基本规格:
    - 电压范围:6.3 V.DC至50 V.DC
    - 容量范围:10 μF至1800 μF
    - 温度范围:-55 °C至+105 °C
    - 容量公差:±20%

    - 电气特性:
    - 漏电流:I < 0.01CV 或 3 μA(两分钟后)
    - 损耗角正切(tan δ):见附录特性列表
    - 纹波电流:100 kHz条件下,105 °C时纹波电流可达数百毫安

    - 耐久性:
    - 在+105 °C环境下,施加额定电压2000小时后,容量变化≤±30%,损耗角正切变化≤200%初始限值,直流漏电流变化在初始限值范围内。

    - 抗焊接热:
    - 焊接后稳定在+20 °C,容量变化在初始值的±10%以内,损耗角正切变化在初始限值内,直流漏电流变化在初始限值内。

    产品特点和优势


    - 低ESR(等效串联电阻):比同类产品低30%~50%。
    - 高温度适应性:可在105 °C下连续工作2000小时。
    - 防震设计:可提供08 mm及以上尺寸的产品,以满足特定需求。
    - 符合RoHS标准:确保产品环保安全。

    应用案例和使用建议


    这款铝电解电容器适用于广泛的电子产品中,如电源供应器、逆变器、音频放大器等。由于具有低ESR和高温度适应性,它特别适合需要较高效率和稳定性的应用场景。
    - 使用建议:
    - 确保电容器正确安装,避免长时间暴露于过高的温度环境中。
    - 使用时应检查电容器的实际容量和耐压是否符合电路要求。
    - 建议定期进行性能检测,以确保长期可靠运行。

    兼容性和支持


    该系列产品与常见的电子设备和电路板高度兼容,支持标准的回流焊接工艺。制造商提供全面的技术支持和维护服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:电容器容量下降。
    - 解决方案:检查安装是否正确,确认是否有过高的温度影响。

    - 问题2:电容器发生泄漏。
    - 解决方案:检查连接线是否损坏,或者电容器是否受潮。

    总结和推荐


    FP系列铝电解电容器是一款高性能、可靠性强的电子元件。其低ESR、高耐温性、防震设计和环保标准使其成为众多应用场景的理想选择。我们强烈推荐此产品用于需要高效能、稳定性的电子设备中。
    如果您有任何疑问或需要技术支持,请随时联系我们的客户服务团队。

EEE-FPC470UAR参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 360mΩ@ 100kHz
纹波电流 156mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FPC470UAR厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FPC470UAR数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FPC470UAR EEE-FPC470UAR数据手册

EEE-FPC470UAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1366 ¥ 1.1356
3000+ $ 0.1345 ¥ 1.1184
5000+ $ 0.1288 ¥ 1.0703
8000+ $ 0.126 ¥ 1.0272
25000+ $ 0.1209 ¥ 0.9901
50000+ $ 0.119 ¥ 0.9745
100000+ $ 0.1172 ¥ 0.9598
150000+ $ 0.1172 ¥ 0.9598
库存: 8000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1135.6
