首页  >  产品百科  >  EEH-ZK1E820V

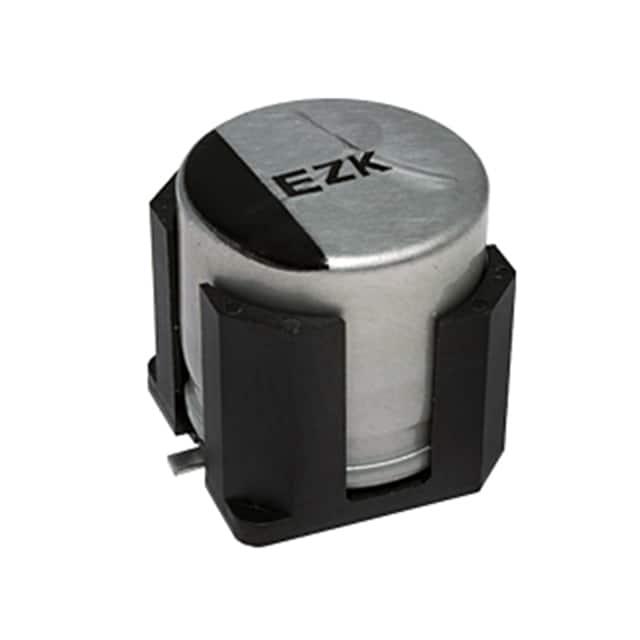

EEH-ZK1E820V

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 82μF 25V ±20% 50mΩ 4000h@ 125°C 1.3A@ 100 kHz,195mA@ 100Hz SMD 贴片安装 6.6mm*6.6mm*6.4mm
供应商型号: P124974TR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 铝电解电容 EEH-ZK1E820V

EEH-ZK1E820V概述

    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors

    1. 产品简介


    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 是一种高性能电容器,通过结合导电聚合物和铝电解质提供出色的电容值和电流承载能力。它们适用于广泛的电子设备中,例如计算机电源供应器、消费电子产品、汽车电子系统及通信设备等。这些电容器特别适用于需要高稳定性、高可靠性以及长期使用寿命的应用场合。

    2. 技术参数


    - 基本规格:
    - 电压范围:25 V.DC 至 35 V.DC
    - 容量范围:47 μF 至 470 μF
    - 尺寸代码:D, D8, F, G
    - 端子间距:2.6 mm 至 10.5 mm
    - 安装规格尺寸:φD L A, B H
    - 性能指标:
    - 高温度寿命:4000小时@125°C
    - 最低阻抗:低至85%的额定阻抗
    - 等效串联电阻(ESR):非常低
    - 损耗因数(tan δ):在高频时小于0.15
    - 工作温度范围:-55°C 至 +125°C
    - 额定纹波电流:最高可达125°C下100kHz的纹波电流

    3. 产品特点和优势


    - 高容量和高纹波电流:相比传统系列,该产品拥有更高的容量和承载更大数据波动的能力。
    - 耐高温性能:具备4000小时的长寿命耐温性能,在125°C环境下依然稳定可靠。
    - 低ESR和LC:低损耗因数和低等效串联电感,确保高效能。
    - 振动防护设计:可根据需求定制抗震版本,适合于震动环境。
    - AEC-Q200 和 RoHS合规:符合行业标准和环保要求。

    4. 应用案例和使用建议


    这些电容器被广泛应用于高性能电源系统、数据通信系统以及各种工业控制系统。对于设计师来说,推荐考虑温度范围和电容值之间的平衡。确保在设计电路时考虑到电容器的工作温度范围,并留出适当的裕度。例如,在温度变化大的环境中,选用具有宽温范围的产品,以确保长期稳定性能。

    5. 兼容性和支持


    - 兼容性:本产品与现有的主流电路设计高度兼容,可用于多种设备和电路板设计中。
    - 技术支持:制造商提供详细的技术文档和客户支持服务,包括使用前和使用后的咨询和技术支持。如有任何安全问题,应及时联系制造商。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的电容器型号?
    - 解决方案:根据所需的应用环境(如温度范围、电容值、电压等级)选择合适的产品型号。具体型号可通过制造商提供的技术参数表来查找。

    - 问题2:安装过程中需要注意什么?
    - 解决方案:严格按照制造商的安装指导进行操作。在焊接前确保电容器已经预热到指定温度,以避免焊接过程中产生应力损坏。

    7. 总结和推荐


    总的来说,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 是一款非常适合高要求应用的电容器。凭借其卓越的性能、可靠性和宽泛的适用范围,该产品无疑能够为工程师和设计师带来极高的价值。如果需要一个在高温、高振动环境中仍能保持稳定性的电容器,这些产品无疑是最佳选择。强烈推荐使用。

EEH-ZK1E820V参数

参数
电容值 82μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 4000h@ 125°C
纹波电流 1.3A@ 100 kHz,195mA@ 100Hz
长*宽*高 6.6mm*6.6mm*6.4mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEH-ZK1E820V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEH-ZK1E820V数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEH-ZK1E820V EEH-ZK1E820V数据手册

EEH-ZK1E820V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.862 ¥ 7.214
2000+ $ 0.8119 ¥ 6.7942
5000+ $ 0.7552 ¥ 6.3204
7000+ $ 0.7369 ¥ 6.1668
10000+ $ 0.7187 ¥ 6.0146
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 7214
