16SVP82M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 82μF 16V ±20% 40mΩ 2000h@ 105°C 106mA@ 120Hz,2.12A@ 100 kHz SMD 贴片安装 8.3mm*8.3mm*7mm
供应商型号: 16SVP82M
供应商: 国内现货
标准整包数: 1000

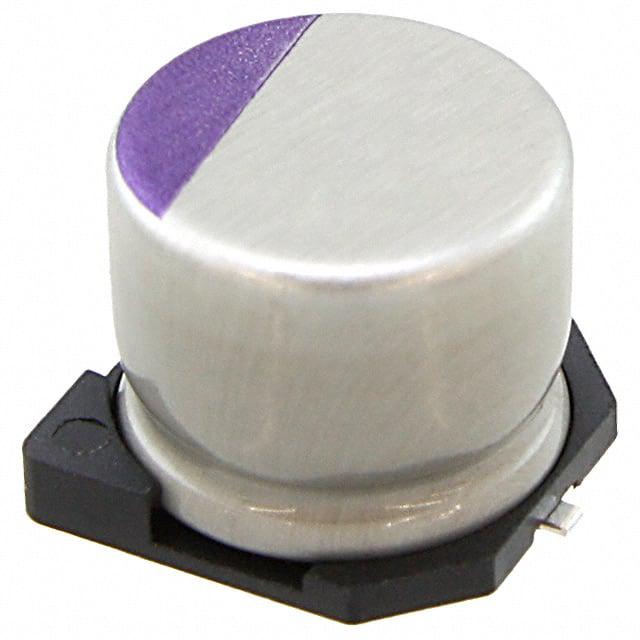

PANASONIC 铝电解电容 16SVP82M

16SVP82M概述

    Aluminum-Polymer Solid Capacitors: Technical Overview and Application Insights

    产品简介


    Panasonic公司推出的OS-CON铝聚合物固体电容器是市场上的一颗璀璨明星。作为电容产品的全球领导者,Panasonic通过引入这款新型OS-CON电容器,进一步丰富了其电容器产品线。这种电容器提供表面贴装和通孔两种类型,覆盖多个固态电解质铝电容器系列,如SVP、SVPC、SVPF、SVPE、SEP、SEPC和SEPF系列。这些电容器采用铝和高导电聚合物材料制成,具有低等效串联电阻(ESR)、出色的噪声抑制能力和纹波电流处理能力。

    技术参数


    OS-CON电容器的技术参数如下:
    | 系列 | 额定电压范围 (VDC) | 电容范围 (µF) | ESR范围 (mΩ) |
    ||
    | SVP | 2.5 - 25 | 3.3 - 1500 | 12 - 260 |
    | SVPC | 2.5 - 16 | 39 - 2700 | 9 - 35 |
    | SVPF | 16 - 50 | 10 - 1000 | 12 - 40 |
    | SVPE | 2 - 16 | 150 - 1200 | 8 - 20 |
    | SEP | 2.5 - 25 | 6.8 - 1500 | 12 - 80 |
    | SEPC | 2.5 - 16 | 100 - 2700 | 5 - 24 |
    | SEPF | 16 - 35 | 22 - 1000 | 12 - 35 |

    产品特点和优势


    1. 非常低的ESR:最低可达5mΩ,这使得OS-CON电容器在处理高纹波电流时表现出色。
    2. 大容量:最大电容量可达2700µF,适用于需要较大储能的应用。
    3. 高温回流焊接兼容:能够在高达260°C的回流焊温度下稳定工作。
    4. RoHS合规:符合RoHS标准,环保无害。
    5. 稳定的温度特性:在整个额定温度范围内ESR变化极小,表现出色的长期稳定性。
    6. 高温长寿命:即使在高温环境下也能保持较长的使用寿命。
    7. 广泛应用:适用于各种工业和消费电子应用,如工业设备、消费电子产品、电信设备、家用电器、LED照明、计算机/服务器、机顶盒、音频/视频设备、FPGA电源、路由器/交换机/基站和测试测量设备等。

    应用案例和使用建议


    在工业自动化设备中,OS-CON电容器可用于电源模块和逆变器,确保设备在高电流条件下稳定运行。在消费电子产品中,例如平板电视,这些电容器可以提高图像质量和音质。对于LED照明应用,它们有助于延长灯具寿命并减少闪烁。在电源管理中,OS-CON电容器可以有效减少FPGA电源模块中的纹波电流。
    使用建议:
    - 在设计电路板时,考虑到电容器的额定电压和电流处理能力,选择合适的型号以避免过载。
    - 使用时注意电容器的散热,特别是在高温环境中,以保证长期稳定运行。

    兼容性和支持


    OS-CON电容器与市场上大多数主流的PCB布局工具和制造工艺兼容。Panasonic公司提供详尽的技术支持和售后服务,包括在线资源、技术支持热线和电子邮件支持。用户可以通过访问[Panasonic官网](http://www.panasonic.com/industrial)获取更多详细信息和技术支持。

    常见问题与解决方案


    - 问题:ESR值过高导致电容失效。
    解决方案:检查负载电流是否超过额定值,确保选择正确的电容器型号。

    - 问题:长时间高温环境下电容性能下降。
    解决方案:考虑使用更高温等级的电容器或改进散热设计。

    总结和推荐


    OS-CON电容器以其卓越的低ESR、高容量和稳定性能,在多种应用场景中表现出色。它们广泛应用于工业、消费电子、通信和测试测量等领域,为用户提供了可靠的电力管理和信号过滤解决方案。对于需要高性能电容的项目,强烈推荐使用OS-CON电容器。

16SVP82M参数

参数
电容值 82μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 40mΩ
纹波电流 106mA@ 120Hz,2.12A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*7mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

16SVP82M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

16SVP82M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 16SVP82M 16SVP82M数据手册

16SVP82M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.6386
10000+ ¥ 3.5294
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3638.6
