首页  >  产品百科  >  ECWFD2W274K4

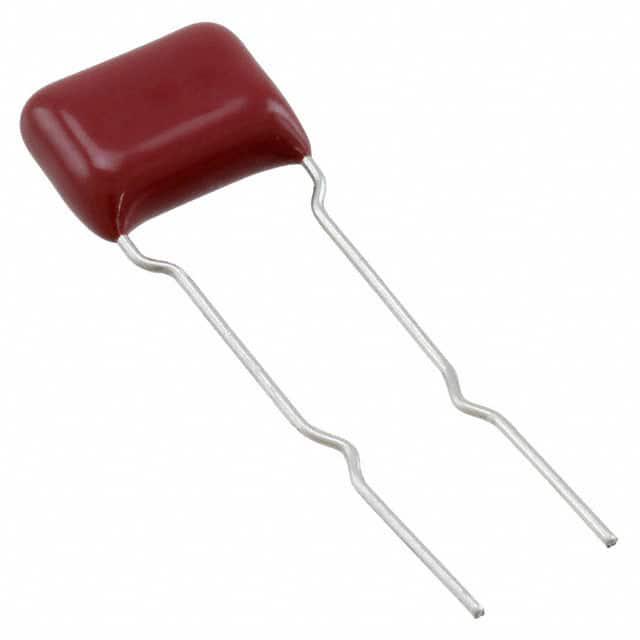

ECWFD2W274K4

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 270nF ±10% 聚丙烯 450V 84V 通孔安装 12.6mm*5.3mm*15mm
供应商型号: ECWFD2W274K4
供应商: TME
标准整包数: 1200
PANASONIC 薄膜电容 ECWFD2W274K4

ECWFD2W274K4概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器采用非感应结构,使用镀金属聚丙烯薄膜,并涂有阻燃环氧树脂涂层。这种类型的电容器体积小、具有优良的频率特性、低损耗因子和高阻燃等级,适用于交流电路中的有源滤波电路和高频电路。该系列的标准产品包括短引线空间产品,支持450V和630V两种直流额定电压。

    技术参数


    - 额定电压: 450V和630V
    - 电容范围:
    - 450V:0.047μF至4.7μF
    - 630V:0.01μF至4.7μF
    - 容差: ±5% (J) 或 ±10% (K)
    - 绝缘电阻:
    - 450V:0.33μF及以下 ≥ 30,000MΩ;0.33μF以上 ≥ 10,000MΩ·μF
    - 630V:0.33μF及以下 ≥ 9,000MΩ;0.33μF以上 ≥ 3,000MΩ·μF
    - 耐压:
    - 450V:峰值至峰峰值电压 ≤ 240Vp-p,零至峰值电压 ≤ 450Vp-o
    - 630V:峰值至峰峰值电压 ≤ 400Vp-p,零至峰值电压 ≤ 630Vp-o
    - 温度范围: -40℃至+110℃(包含单位表面温升)
    - 封装方式: 卷带包装或散装包装

    产品特点和优势


    - 小型化设计: 独特的镀金属聚丙烯薄膜和阻燃环氧树脂涂层使得塑料薄膜电容器体积更小。
    - 低损耗: 高品质的材料选择确保了低损耗因子,适合高频应用。
    - 优越的频率特性: 在宽广的频率范围内表现出色,适合于需要稳定电容值的应用。
    - 符合RoHS标准: 环保材料确保安全和健康。
    - 高可靠性: 良好的绝缘性能和稳定的耐压能力。

    应用案例和使用建议


    - 主动滤波电路: 常用于滤除不必要的频率分量,改善信号质量。
    - 高频电路: 高频信号传输中提供稳定性能。

    使用建议:
    - 确保在高湿度环境下使用时采取适当的防护措施,避免因湿度过高导致的性能下降。
    - 在高频和高温环境下使用时,建议增加散热装置,以防止过热损坏。

    兼容性和支持


    - 兼容性: 与多种标准电气设备和组件兼容,适用于广泛的电子产品。
    - 技术支持: 提供详尽的技术文档和支持服务,用户可以随时联系供应商获取帮助。

    常见问题与解决方案


    - 问题: 安装过程中引脚损坏。
    - 解决方案: 确保使用正确的工具并按照指定步骤进行安装。
    - 问题: 工作时温度过高。
    - 解决方案: 检查安装环境,确保适当的通风和冷却设施。

    总结和推荐


    塑料薄膜电容器以其紧凑的设计、出色的频率特性、低损耗和高可靠性,在众多电子应用中表现出色。其卓越的环境适应性和广泛的工作温度范围使其成为许多领域的理想选择。总体而言,这款电容器是高性能和可靠性的典范,强烈推荐在需要高可靠性和良好性能的应用中使用。

ECWFD2W274K4参数

参数
电容值 270nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 84V
额定电压-DC 450V
长*宽*高 12.6mm*5.3mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

ECWFD2W274K4厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFD2W274K4数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFD2W274K4 ECWFD2W274K4数据手册

ECWFD2W274K4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4800+ $ 0.1968 ¥ 1.5937
库存: 0
起订量: 4800 增量: 0
交货地:
最小起订量为:4800
合计: ¥ 0
直接购买
加入购物车
