首页  >  产品百科  >  DSP1-DC24V

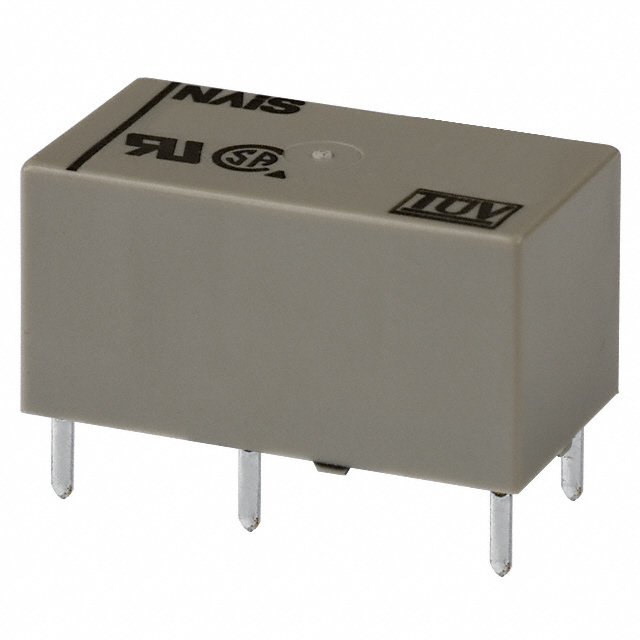

DSP1-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 DSP1-DC24V

DSP1-DC24V概述


    产品简介


    DSP系列小型功率继电器是Matsushita Electric Works公司推出的一款广泛应用于办公和工业电子设备的产品。这些继电器包括单稳态和双稳态类型,具有高切换容量、高灵敏度和高抗焊性等特点。它们适用于终端设备、复印机、传真机、测量仪器、数控机床、温度控制器及可编程逻辑控制器等领域。DSP系列继电器设计紧凑,符合FCC第68部分规定,同时提供无镉接触材料以减少环境危害。

    技术参数


    - 基本特性:单稳态和双稳态两种类型。
    - 切换容量:
    - 单稳态:8 A @ 250 V AC 或 5 A @ 30 V DC
    - 双稳态:5 A @ 250 V AC 或 30 V DC
    - 灵敏度:190 mW 吸合功率
    - 最高耐压:3,000 Vrms(接点与线圈间),1,000 Vrms(断开接点间)
    - 额定工作条件:
    - 环境温度:–40°C 至 +65°C
    - 工作频率:最大 30 cps
    - 温升:最大 40°C(1a1b型)/55°C(1a、2a型)

    产品特点和优势


    DSP系列继电器的主要优势在于其高灵敏度、高切换容量和可靠性。无镉接触材料的引入使得该系列产品更加环保,符合RoHS指令标准。此外,它们具有较高的接触焊接抗力,能够在严苛的环境下长期稳定工作。特别是在需要频繁切换的应用中,其优异的表现使其在市场上具备较强竞争力。

    应用案例和使用建议


    DSP系列继电器广泛应用于各种电子设备中,如打印机、数据记录器、复印机和温度控制器。根据手册提供的应用场景,用户可以考虑以下几个使用建议:
    1. 选用合适的接点形式:选择适合实际负载需求的接点形式(例如,1a、1a1b或2a)。
    2. 合理规划布局:由于相邻继电器可能会影响吸合和释放电压,建议保持一定的安装间距以避免相互干扰。
    3. 注意散热:确保继电器周围的温度适宜,特别是在高频率切换的环境中。

    兼容性和支持


    DSP系列继电器与多种电子设备兼容,尤其是对于需要频繁切换的设备。公司提供了详细的技术支持和售后服务,帮助客户更好地理解和使用产品。另外,如果需要特殊定制或旧型号替换,建议直接联系制造商进行咨询。

    常见问题与解决方案


    1. 如何处理过高的温升问题?
    - 确保良好的散热环境,必要时增加散热装置。
    2. 继电器出现接触不良怎么办?
    - 检查接点是否有氧化或灰尘,定期清洁以保证良好接触。
    3. 如何确认是否需要更换继电器?
    - 定期检查操作次数和使用寿命,根据手册提供的参考值判断是否需要更换。

    总结和推荐


    总体而言,DSP系列继电器是一款高性能的小型功率继电器,具备优秀的技术参数和丰富的应用场景。它们的设计注重耐用性和环境友好性,特别适合需要高可靠性的工业和办公电子设备。建议在选择继电器时充分考虑实际应用的需求,并结合上述技术和使用建议,以实现最佳效果。

DSP1-DC24V参数

参数
开关功能 -
继电器类型 通用继电器
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 盒装,散装

DSP1-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DSP1-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC DSP1-DC24V DSP1-DC24V数据手册

DSP1-DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
