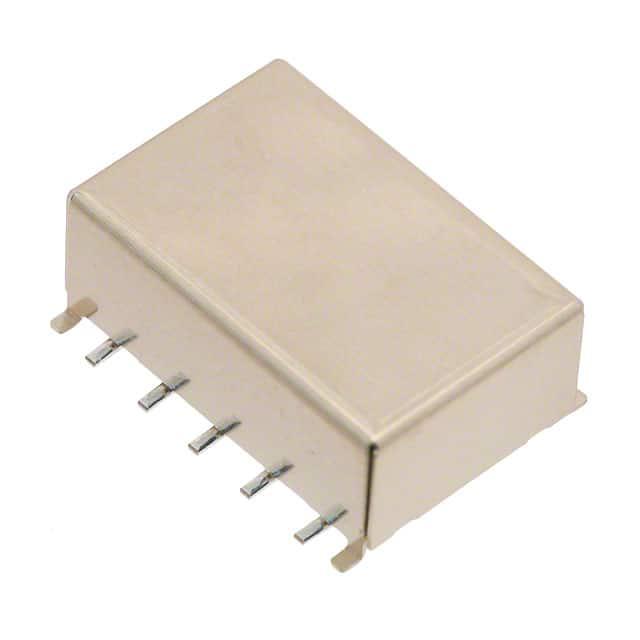

ARA200A12

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 4ms 1A 30dB 0.3dB 30V(Max) 12V DPDT(2 Form C) 1.03KΩ 11.7mA 30V@DC 贴片安装
供应商型号: ARA200A12
供应商: Master
标准整包数: 1
PANASONIC 信号继电器 ARA200A12

ARA200A12概述


    产品简介


    ASCTB102E 是一款适用于高频应用的表面贴装继电器,它具备出色的高频性能,适用于测量和通信市场。主要功能包括高频切换(约1.0GHz),低插入损耗和高隔离度,适合用于示波器衰减器电路、天线开关及各类无线设备。此款继电器是RoHS合规产品,可应用于宽广的温度范围和湿度环境中,确保了其在严苛条件下的可靠性。

    技术参数


    - 频率特性:最高可达1.0GHz,50Ω阻抗
    - 插入损耗:最大0.3dB
    - 隔离度:两个断开触点之间最小20dB;接触组之间最小30dB
    - 电压驻波比(VSWR):最大1.2
    - 接触材料:固定触点为AgPd + Au涂层,活动触点为AgPd
    - 接触额定值:10mA,10V直流(电阻负载),1A,30V直流(电阻负载)
    - 接触承载功率:3W(在1GHz,50Ω阻抗下)
    - 切换电压:最大30V直流
    - 切换电流:最大1A
    - 电气寿命:机械最小10^8次,电最小10^7次(10mA,10V直流电阻负载)
    - 操作时间:设置时间最大4ms,复位时间最大4ms
    - 外形尺寸:9.7(W) × 14.7(L) × 5.9(H) mm(0.382 × 0.579 × 0.232 英寸)

    产品特点和优势


    ASCTB102E具有多项独特的功能和优势,如高频率特性、低插入损耗和高隔离度。其表面贴装设计使得电路基板设计更为便捷,并且其小体积和低功耗使其成为高频应用的理想选择。此外,其高接触可靠性保证了长期稳定的性能。

    应用案例和使用建议


    典型应用场景:
    - 测量市场:如示波器衰减器电路
    - 通信市场:如天线开关和各类无线设备
    使用建议:
    - 在使用低负载或高频切换的应用时,建议提前咨询制造商以获取专业建议。
    - 确保电路中驱动电流的波形为矩形波,以避免由于波形变化引起的误操作。

    兼容性和支持


    该产品采用表面贴装设计,能够方便地集成到多种电路基板中。制造商提供了详细的技术支持和维护服务,确保客户能够顺利地使用该产品。

    常见问题与解决方案


    - 问题:如何确保继电器不受外部磁场影响?
    - 解决办法:尽量避免在强磁场环境下使用,必要时可以进行电磁屏蔽。

    - 问题:清洁过程中应注意哪些事项?
    - 解决办法:推荐使用沸腾方法进行自动清洁,避免超声波清洁以免接触点粘连。

    总结和推荐


    ASCTB102E是一款高度可靠的高频继电器,其出色的高频特性和高隔离度使其在测量和通信市场上有着广泛的应用前景。其小体积和低功耗特性使得它非常适合空间受限的设计。总体而言,我们强烈推荐此款继电器给需要高性能高频切换功能的项目。

ARA200A12参数

参数
直流线圈电压 12V
交流开关电压 30V@DC
交流线圈电压 -
线圈电流 11.7mA
插入损耗 0.3dB
释放时间 4ms
最大开关电流 1A
绝缘 30dB
线圈电阻 1.03KΩ
触头外形 DPDT(2 Form C)
负载电流额定值 -
运行时间 4ms
直流开关电压 30V(Max)
安装方式 贴片安装
零件状态 在售
包装方式 管装

ARA200A12厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ARA200A12数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC ARA200A12 ARA200A12数据手册

ARA200A12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.999 ¥ 195.6477
10+ $ 19.3475 ¥ 176.9532
40+ $ 18.0624 ¥ 165.1122
80+ $ 16.8695 ¥ 151.9584
280+ $ 16.6163 ¥ 149.6777
520+ $ 16.2681 ¥ 146.5415
1000+ $ 16.2681 ¥ 146.5415
库存: 115
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 195.64
