DK2A-L2-24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 插件 通孔安装 20mm(长度)*15mm(高度)
供应商型号: 255-1603-ND
供应商: Digi-Key
标准整包数: 1

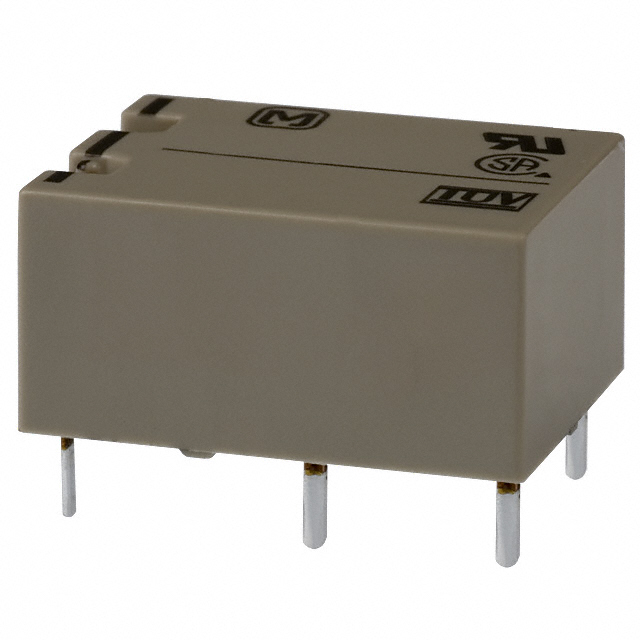

PANASONIC 其他继电器 DK2A-L2-24V

DK2A-L2-24V概述


    产品简介


    ASCTB177E系列小功率极化继电器(DK RELAYS)是一款高度紧凑且具备高容量切换能力的电子元件。该系列继电器具备1 Form A、1 Form B及2 Form A的不同接触配置选项,能够满足10 A到8 A的电流需求,适用于各种交流和直流负载。这些继电器广泛应用于电源转换、工业机械设备控制、程序逻辑控制器、温度控制器、计时器等领域,是实现自动化和控制系统不可或缺的关键部件。

    技术参数


    - 额定电流:10 A(1 Form A)、8 A(1 Form A 1 Form B、2 Form A)
    - 额定电压:250 V AC(1 Form A)、125 V DC(0.2 A)
    - 最大切换功率:2,500 VA(1 Form A)、2,000 VA(1 Form A 1 Form B、2 Form A)
    - 额定操作频率:20次/分钟
    - 绝缘电阻:初始最小值为1,000 MΩ(在500 V DC下测量)
    - 耐压能力:1,000 Vrms持续1分钟(端子间)、4,000 Vrms持续1分钟(接触与线圈之间)
    - 浪涌耐压:10,000 V(接触与线圈之间)
    - 额定操作时间:最大10 ms(接近5 ms)(无接触反弹时间)
    - 释放时间:最大8 ms(接近3 ms)(无二极管)

    产品特点和优势


    1. 紧凑设计:提供高容量切换功能,适用于小型化设备。
    2. 高灵敏度:采用低功耗操作,标称操作功率仅为200 mW。
    3. 高绝缘性能:独立线圈与触点结构提高了耐压能力,符合FCC Part 68标准。
    4. 双稳态操作:提供单侧稳定型和双稳态型可选,适用于不同控制需求。
    5. 防自动洗:密封构造确保可在自动清洗过程中使用。
    6. 多种电压选择:支持3V至24V的直流输入电压。
    7. 安全认证:符合多项国际安全标准,如UL、CSA和TÜV等。

    应用案例和使用建议


    - 开关电源:用于需要高可靠性和紧凑设计的开关电源系统。
    - 工业设备控制:用于机器人、数控机床等工业自动化设备。
    - 控制和驱动系统:适用于工业机械的控制或驱动继电器。
    - 智能家居:可用于家电设备,实现高效可靠的电力管理。
    使用建议:
    1. 避免强磁场:由于这些继电器高度敏感,需要远离强磁场区域,以免影响其性能。
    2. 正确连接:对于1 Form A 1 Form B型继电器,应注意其a接触面和b接触面可能在操作时同时接通,需特别留意。

    兼容性和支持


    该系列继电器支持多种连接方式,可配合相应的底座使用。厂商提供了详细的安装指南和技术支持服务,以确保客户能够正确安装和使用这些产品。

    常见问题与解决方案


    1. 强磁场影响:应尽量避免将继电器置于强磁场环境中。
    2. 操作时触点问题:对于1 Form A 1 Form B型继电器,需要注意a和b触点可能同时接通的情况。

    总结和推荐


    ASCTB177E系列继电器凭借其紧凑设计、高灵敏度、多样的电压选择和卓越的安全性能,在各类应用中表现出色。其广泛的适用性和高可靠性使其成为众多行业领域的理想选择。强烈推荐使用该系列产品,尤其是在需要高可靠性和紧凑设计的应用场合。

DK2A-L2-24V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm(长度)*15mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

DK2A-L2-24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DK2A-L2-24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC DK2A-L2-24V DK2A-L2-24V数据手册

DK2A-L2-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
