HG-C1030-P

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: Panasonic 距离传感器, HG-C系列, PNP输出, 检测范围30 mm
供应商型号: ET-3995273
供应商: 海外现货
标准整包数: 1

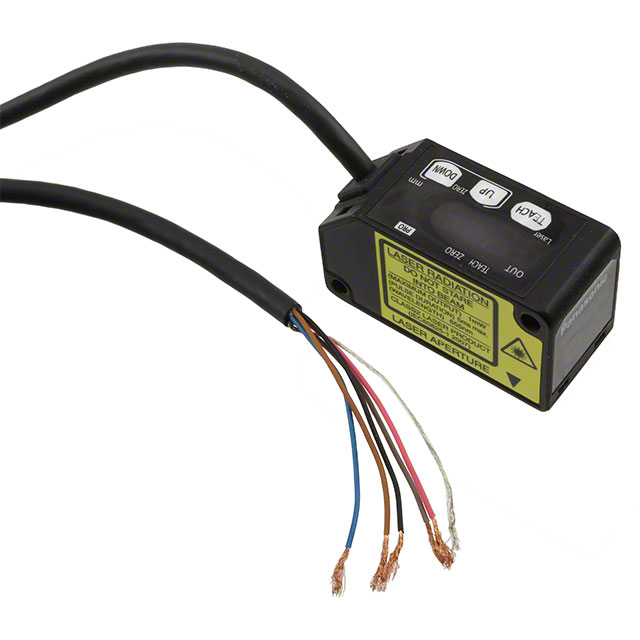

PANASONIC 光电传感器 HG-C1030-P

HG-C1030-P概述


    产品简介


    CMOS Type Micro Laser Distance Sensor HG-C SERIES
    本产品是Panasonic公司推出的一款高精度微米级距离传感器,适用于多种工业和自动化应用场景。这款传感器采用了CMOS图像传感器和专有的算法,能够进行精确到0.0003英寸的测量。适用于检测电路板的翘曲、判断组件盖的正反面、测量部分厚度等多种任务。产品类型多样,包括NPN输出型和PNP输出型,以满足不同的需求。

    技术参数


    - 激光等级:Class 2 [IEC / JIS / GB / FDA (Note 2)]
    - 供电电压:12至24 V DC ±10%,波动峰值≤10%
    - 功率消耗:40 mA 或更少(24 V DC),65 mA 或更少(12 V DC)
    - 控制输出:
    - NPN输出型:最大漏电流50mA,残余电压≤1.5V
    - PNP输出型:最大源电流50mA,残余电压≤1.5V
    - 重复性:30μm(约1.181mil)
    - 线性度:±0.1% F.S.
    - 温度特性:0.03% F.S./°C
    - 光束直径:ø50 μm(约1.969mil)
    - 模拟输出:
    - 模拟电压输出:0至+5 V
    - 模拟电流输出:4至20 mA
    - 响应时间:可切换1.5 ms / 5 ms / 10 ms

    产品特点和优势


    - 高度精准:通过CMOS图像传感器和专有算法实现微米级别的测量。
    - 小体积:紧凑的设计,方便安装,适应于狭小空间内。
    - 高稳定性:长距离测量时仍能保持高度稳定,即使在恶劣环境下也能准确测量。
    - 多功能性:提供NPN和PNP两种输出形式,便于集成到各种系统中。
    - 用户友好:内置丰富的操作模式和功能,如零点设置、阈值调整等,便于用户根据需求调整设置。

    应用案例和使用建议


    应用场景:
    - 检测电路板的翘曲情况。
    - 判断电子零件盖子的正面或背面。
    - 测量汽车座椅的定位情况。
    - 零件通过观察窗进行检测。
    使用建议:
    - 在使用过程中,要定期清洁传感器表面,以防止水滴干扰测量结果。
    - 调整外部输入线来设定合适的零点值,确保测量准确性。
    - 使用PLC控制单元时,要确保正确连接所有必要的输入输出信号,避免误触发。

    兼容性和支持


    本产品支持与PLC控制系统无缝对接,同时提供了丰富的控制输出选项,便于接入各类自动化设备。Panasonic公司提供详尽的技术文档和售后服务,用户可以通过官网获得技术支持和配件采购服务。

    常见问题与解决方案


    问题1:传感器无法正常启动。
    - 解决方案:检查供电电源是否符合要求(12至24 V DC),确认接线无误。
    问题2:输出信号不稳定。
    - 解决方案:重新设置阈值范围或更换测量中心距离合适的产品型号。
    问题3:传感器出现过热现象。
    - 解决方案:移除传感器附近的高温源,或将传感器置于散热良好的环境中。

    总结和推荐


    综上所述,Panasonic的CMOS Type Micro Laser Distance Sensor HG-C SERIES是一款功能强大、性能稳定的高精度距离传感器,特别适合应用于需要高精度和稳定性的场合。凭借其优秀的技术和设计,它在众多工业应用中展现出卓越的表现。因此,我们强烈推荐这一产品给需要高精度距离测量的应用场合。

HG-C1030-P参数

参数
输出类型 PNP
波长 -
颜色感应 -
最大工作供电电压 24V
感应方式 Reflective
响应时间 1.5ms
光源 红色激光二极管 (655nm)
最小工作供电电压 12V
感应距离 30mm
零件状态 在售
包装方式 盒装

HG-C1030-P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HG-C1030-P数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC HG-C1030-P HG-C1030-P数据手册

HG-C1030-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 514.2571 ¥ 4345.4721
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4345.47
