EKMC7610112K

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: 松下 红外传感器, EKMC (VZ)系列, PIR 传感器, 5m感应距离
供应商型号: 255-EKMC7610112K-ND
供应商: Digi-Key
标准整包数: 1

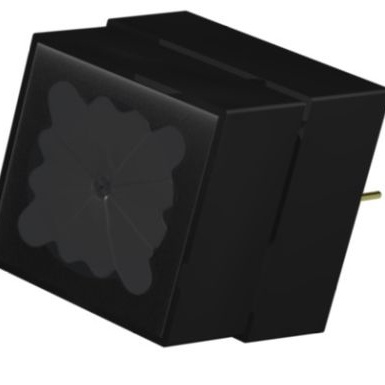

PANASONIC 光电传感器 EKMC7610112K

EKMC7610112K概述

    EKMC761011 PIR Motion Sensor “PaPIRs” 技术手册

    产品简介


    EKMC761011是一款PIR(Pyroelectric Infrared)热释电红外传感器,属于PaPIRs系列的VZ系列,是一种扁平方形类型的产品。它主要用于检测人体移动,常应用于智能家居、安全监控、楼宇自动化等领域。这款传感器具有低功耗、数字输出的特点,适用于多种环境条件下的温度变化监测。

    技术参数


    - 检测范围:温度差为16℃时,最大检测距离可达7米;温度差为8℃时,最大检测距离可达5米。目标物体尺寸约为700×250毫米。
    - 电源电压:-0.3~7.0 VDC。
    - 环境温度:使用环境温度为-20℃至+60℃,存储温度为-20℃至+70℃。
    - 电气特性:
    - 操作电压:3.0~6.0 VDC。
    - 静态电流消耗:170 μA(当输出电流为0时)。
    - 输出电流:≤100 μA(Vout ≥ Vdd - 0.5 VDC)。
    - 稳定时间:电路稳定时间为约30秒(最大值)。

    产品特点和优势


    1. 低功耗:采用170 μA的静态电流消耗,适合需要低功耗的应用场合。
    2. 宽检测范围:在不同温度差异下,具有高达7米的检测距离。
    3. 数字输出:提供清晰稳定的信号输出,适用于各种自动控制系统。
    4. 可靠性高:设计耐温范围广,可以在多种环境中稳定工作。
    5. 安装便捷:通过简单的焊接和接线,即可完成安装。

    应用案例和使用建议


    应用案例:在智能家居系统中,用于监控房间内的移动情况,从而触发报警或启动智能设备。在公共场所如办公室、学校,用于自动控制灯光和空调系统。
    使用建议:
    1. 避免遮挡:确保传感器镜头没有被任何物体遮挡,以保证最佳的检测效果。
    2. 安装方向:按照设计要求安装传感器,避免平行于Z轴的移动无法检测到的问题。
    3. 避免干扰源:避免强光源或温度变化大的环境直接照射传感器,减少误检的可能性。

    兼容性和支持


    兼容性:此传感器支持与大多数电子控制系统连接,可以通过适当的接口与单片机或微处理器通信。
    厂商支持:厂商提供一年保修服务,涵盖因生产缺陷导致的产品故障或损坏。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测不稳定 | 确保传感器周围没有强烈的光源,且传感器安装位置无遮挡。 |
    | 误报频繁 | 调整传感器的安装角度,避免其他非人体目标的干扰。 |
    | 输出信号异常 | 检查电源电压是否符合规定范围,确保传感器的电源引脚接地良好。 |

    总结和推荐


    总体而言,EKMC761011 PIR Motion Sensor是一款性价比较高的传感器,适用于多种环境下的移动检测需求。其低功耗、稳定可靠、易于安装的特点使其在市场上具备较强的竞争力。尽管存在一定的局限性,如对强光源敏感,但这些均可通过合理的使用和调整来规避。因此,我们推荐此款传感器给需要高效、可靠的移动检测解决方案的用户。

EKMC7610112K参数

参数
波长 -
颜色感应 -
光源 -
感应方式 -
最小工作供电电压 3V
输出类型 Digital
最大工作供电电压 6V
响应时间 -
感应距离 500cm
零件状态 在售
包装方式 托盘

EKMC7610112K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EKMC7610112K数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC EKMC7610112K EKMC7610112K数据手册

EKMC7610112K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0484 ¥ 93.359
5+ $ 9.6304 ¥ 80.5944
25+ $ 8.81 ¥ 73.7291
50+ $ 8.5049 ¥ 71.1755
100+ $ 8.2249 ¥ 68.8325
450+ $ 7.6946 ¥ 64.3939
950+ $ 7.4657 ¥ 62.4788
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.35
直接购买
加入购物车
