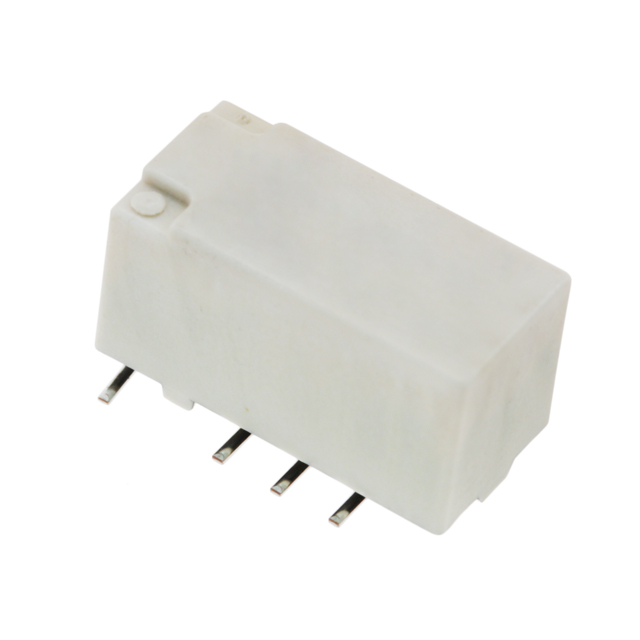

TXD2SA-5V-Z

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 4ms 2A 20dB 0.8dB 220V(Max) 5V 2 Form C (DPDT-NO, NC) 125Ω 40mA 220V@DC SMD 贴片安装,黏合安装
供应商型号: F-TXD2SA-5V-Z
供应商: 海外现货
标准整包数: 500
PANASONIC 信号继电器 TXD2SA-5V-Z

TXD2SA-5V-Z概述

    TX-D 继电器技术手册

    1. 产品简介


    TX-D继电器是一款专为工业控制、通信及医疗设备等领域设计的高可靠性和高性能继电器。其基本类型为TX-D系列,型号包括TXD2-XXX,采用双稳态单绕组和自保持两种操作方式,可选择标准触点或低电平负载专用触点。该系列产品的主要功能是作为开关器件,在电路中实现电流的通断控制。应用领域广泛,包括传真机、调制解调器、通讯设备(如xDSL)、医疗设备、安全系统等。

    2. 技术参数


    - 电气特性:
    - 额定线圈电压:3 V DC, 4.5 V DC, 5 V DC, 6 V DC, 9 V DC, 12 V DC, 24 V DC
    - 工作电流:范围从33.3 mA至83.3 mA不等
    - 额定工作功率:单稳态类型为200mW至230mW,自保持类型为150mW至170mW
    - 最大适用电压:额定电压的120%
    - 线圈电阻:范围从36Ω到2,504Ω不等
    - 触点容量:2 A @ 30 V DC(标准触点);1 A @ 30 V DC(低电平负载触点)
    - 瞬态过压耐受能力:6,000 V,1.2 × 50µs
    - 机械特性:
    - 冲击强度:功能性750 m/s²,破坏性1,000 m/s²
    - 振动耐受:功能性在10到55 Hz范围内双幅3.3 mm,破坏性在10到55 Hz范围内双幅5 mm
    - 机械寿命:最小10^8次(单稳态),最小10^7次(自保持)
    - 电气寿命(标准触点):最小10^5次(2 A @ 30 V DC),最小5×10^5次(1 A @ 30 V DC)
    - 环境特性:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 相对湿度:5% 至 85%(非冻结条件)

    3. 产品特点和优势


    - 高绝缘性能:达到EN60950标准的补充绝缘等级,提供2.0 mm的空气间隙和2.5 mm的爬电距离,确保了高压环境下的安全隔离。
    - 卓越的可靠性:采用镀金双交叉接触器(gold-clad twin crossbar contacts),确保长期使用时触点稳定可靠。
    - 适应性强:支持多种线圈电压和操作模式,便于不同应用场合的选择。
    - 多功能化设计:除标准触点外,还提供适用于低电平负载的AgPd触点选项,适用于模拟电路。

    4. 应用案例和使用建议


    典型应用:TX-D继电器适用于各类电信和数据传输设备,如传真机、调制解调器和xDSL设备。此外,它也广泛用于医疗设备和安全系统。
    使用建议:
    - 在实际安装过程中,务必保证环境条件符合制造商的规定范围,避免超出工作温度和湿度限制。
    - 为确保最佳性能,建议选择与应用需求相匹配的线圈电压类型。例如,在5 V晶体管驱动电路中,推荐使用4.5 V型继电器以获得更好的兼容性。

    5. 兼容性和支持


    - 兼容性:TX-D系列继电器与其他电子元器件和设备具有良好的兼容性,能够方便地集成到各种电路板设计中。
    - 技术支持:Panasonic公司提供了全面的技术支持服务,包括在线文档、应用指南和技术咨询服务,确保客户能够快速有效地解决问题。

    6. 常见问题与解决方案


    - 问题1:无法正常启动?
    - 解决方案:检查输入电压是否符合规定范围,并确保线圈接线无误。
    - 问题2:动作时间不稳定?
    - 解决方案:调整外部温度或增加旁路电容以减小电源波动影响。
    - 问题3:接触电阻过高?
    - 解决方案:定期清洁触点表面或更换新的继电器以保证正常工作。

    7. 总结和推荐


    TX-D继电器凭借其卓越的绝缘性能、可靠的机械结构以及广泛的适用范围,使其成为现代电子控制系统中不可或缺的重要组件。无论是对于传统通信设备还是新兴医疗健康领域,该产品都能发挥关键作用。我们强烈推荐使用此款继电器,以满足多样化的工程需求。

TXD2SA-5V-Z参数

参数
直流开关电压 220V(Max)
直流线圈电压 5V
线圈电阻 125Ω
最大开关电流 2A
线圈电流 40mA
交流线圈电压 -
释放时间 4ms
负载电流额定值 -
触头外形 2 Form C (DPDT-NO, NC)
插入损耗 0.8dB
交流开关电压 220V@DC
运行时间 4ms
绝缘 20dB
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
