ADP51B61

产品分类: 压力传感器
厂牌: PANASONIC
产品描述: Panasonic 压力传感器
供应商型号: 8369035
供应商: 海外现货
标准整包数: 1

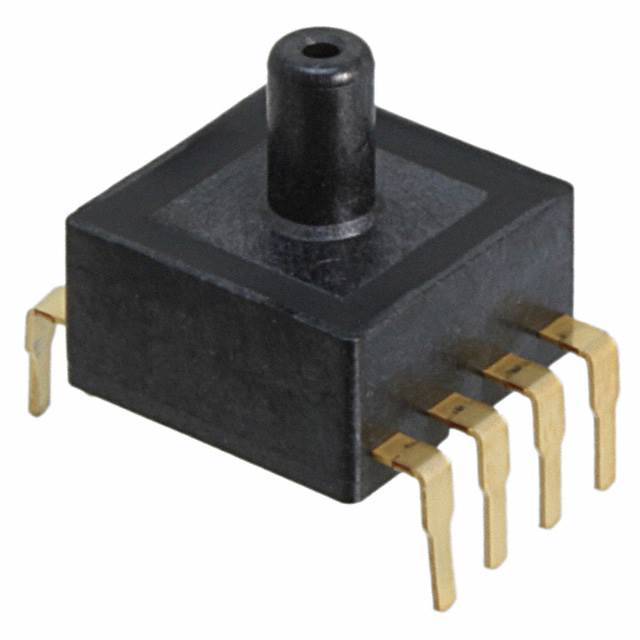

PANASONIC 压力传感器 ADP51B61

ADP51B61概述


    产品简介


    Panasonic PS-A压力传感器(ADP5系列)
    Panasonic推出的PS-A压力传感器,以其独特的内置放大器和温度补偿电路,在工业、医疗等多个领域中展现出卓越的性能。该系列产品主要包括标准型、经济型及低压力型三种,具备高精度和可靠性,适用于水位检测、呼吸压力测量等多种应用场景。

    技术参数


    标准型(带玻璃基座)
    - 压力范围: ±100 kPa, -100 kPa, 25 kPa, 50 kPa, 100 kPa, 200 kPa, 500 kPa, 1,000 kPa
    - 驱动电压: 5±0.25V DC
    - 温度补偿范围: 0到50°C
    - 整体精度: ±1.25%FS
    - 最大应用压力: 额定压力的两倍
    - 偏置电压: 2.5±0.05V
    - 额定输出电压: 4.5±0.05V (当+100kPa时)
    - 电流消耗: 最大10mA
    - 输出阻抗: 15Ω (典型值)
    - 源电流: 最大0.2mA
    - 泄流电流: 最大2mA
    经济型(无玻璃基座)
    - 压力范围: 40 kPa
    - 驱动电压: 3±0.15V DC
    - 温度补偿范围: 5到45°C
    - 整体精度: ±4%FS
    - 偏置电压: 0.3±0.09V
    - 跨度电压: 2.4±0.03V
    - 偏置电压温度特性: ±4.0%FS
    - 电流消耗: 最大3mA
    - 输出阻抗: 20Ω (典型值)
    - 源电流: 最大0.15mA
    - 泄流电流: 最大1.5mA
    低压力型
    - 压力范围: ±6 kPa
    - 驱动电压: 5±0.25V DC
    - 温度补偿范围: 0到70°C
    - 整体精度: ±2.5%FS
    - 电流消耗: 最大10mA
    - 输出阻抗: 15Ω (典型值)

    产品特点和优势


    1. 内置放大器和温度补偿电路: 用户无需额外设计和调整电路,极大简化了系统集成。
    2. 高精度和高可靠性: 标准型的整体精度可达±1.25%FS,而低压力型为±2.5%FS。
    3. 紧凑设计: 同尺寸设计,节省空间,适应多种安装需求。
    4. 多样化的压力范围和封装选择: 包括S、M、L、P四种封装,满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 工业应用: 压力开关和气动设备
    - 医疗应用: 血压监测、压缩空气压力测量、气垫床
    - 其他应用: 洗衣机和洗碗机中的水位检测
    使用建议:
    - 安装注意事项: 使用适合的焊锡温度和时间以避免热变形。
    - 电源管理: 添加适当的去耦电容以减少电源噪声。
    - 终端保护: 确保终端不接触金属碎片和其他可能引起输出错误的物体。

    兼容性和支持


    兼容性: 该产品适用于各种DIP插槽,易于与现有设备集成。
    支持和维护: 制造商提供详尽的技术文档和支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. Q: 温度变化对输出的影响?
    - A: 请在温度补偿范围内使用,并添加适当的温度补偿电路。
    2. Q: 安装过程中如何避免热变形?
    - A: 控制焊接温度和时间,使用非腐蚀性树脂型助焊剂。
    3. Q: 如何避免输出误差?
    - A: 避免终端接触金属碎片和其他异物。

    总结和推荐


    综合评估:
    - 主要优点: 高精度、高可靠性、紧凑设计和多样化的压力范围选择。
    - 推荐使用: 对于需要精确测量压力且空间有限的应用,特别是工业和医疗领域,PS-A压力传感器是理想的选择。其便捷的安装方式和制造商提供的详尽支持使其成为市场上最具竞争力的产品之一。
    综上所述,Panasonic PS-A压力传感器凭借其出色的性能和可靠性,在多个应用领域中都表现出色,值得推荐使用。

ADP51B61参数

参数
最大工作供电电压 +70°C
最小工作供电电压 -
精度 ±1.25%
输出类型 AnalogVoltage
压力类型 排气式压力计
最大工作压力 12KPa
工作压力范围 6KPa
长*宽*高 10.4mm*10.4mm*10.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

ADP51B61厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ADP51B61数据手册

厂牌 PDF简要描述 下载
PANASONIC 压力传感器 PANASONIC ADP51B61 ADP51B61数据手册

ADP51B61封装设计

查看详情并下载
Symbol
Footprint
3D Model
