首页  >  产品百科  >  EEUEE2G100B

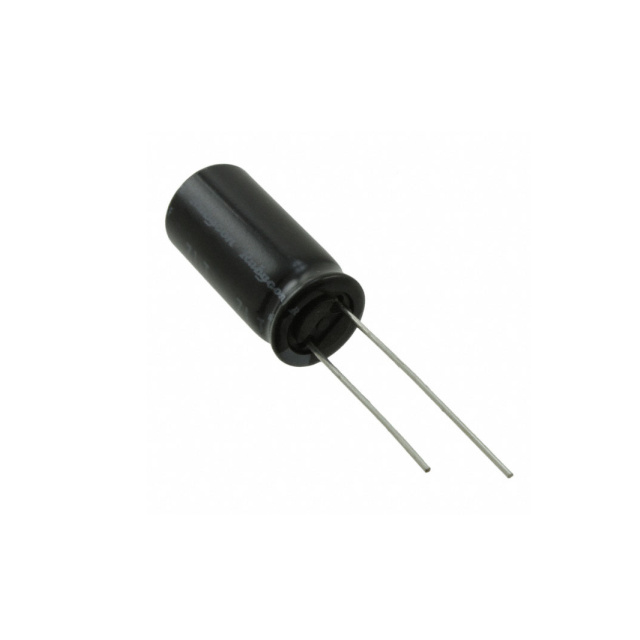

EEUEE2G100B

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 400V ±20% 8000h@ 105°C 150.5mA@ 120Hz,430mA@ 100kHz 通孔安装 10mm*20mm*22mm
供应商型号: BRIS-EEUEE2G100B
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 EEUEE2G100B

EEUEE2G100B概述

    铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电源管理、通信设备、工业自动化等领域。本手册介绍了适用于径向引线类型的铝电解电容器,具有高纹波电流承受能力、长寿命和环保的特点。

    技术参数


    以下是电容器的主要技术规格及性能参数:
    - 尺寸规格:0D × L
    - 0D:10 mm ~ 18 mm
    - L:各型号具体数值请参考详细参数表
    - 额定电压范围:160 V.DC 至 450 V.DC
    - 容值范围:10 µF 至 330 µF
    - 容值公差:±20% (120 Hz / +20°C)
    - 漏电流:I < 0.06 CV +10 (µA) (2分钟后)
    - 耗散因数(tan δ):120 Hz / +20°C 时的典型值为 0.15 ~ 0.24
    - 耐久性:105°C 时达到 8000 小时至 10000 小时
    - 工作温度范围:-25°C 至 +105°C
    - RoHS合规

    产品特点和优势


    - 高纹波电流:比 ED 系列高出 40%
    - 长寿命:在 105°C 条件下,使用寿命可达 8000 小时到 10000 小时
    - 环保:符合RoHS标准
    - 多种规格选择:提供从10 µF 到 330 µF 的各种电容量

    应用案例和使用建议


    - 应用案例:
    - 电源滤波器:由于其高纹波电流承受能力,适合用于需要频繁开关电源的场合。
    - 通信设备:在无线通讯设备中用于滤波和稳压,保证设备稳定运行。

    - 使用建议:
    - 在设计电路时,需注意电容器的工作温度限制,确保其在规定的温度范围内工作。
    - 考虑使用环境因素(如温度、湿度),选择合适的电容器型号以保证长期稳定运行。

    兼容性和支持


    本产品与市场上主流的电子元器件兼容,可以方便地集成到各类电子产品中。制造商提供了详细的安装和使用指南,以及技术咨询和支持服务。

    常见问题与解决方案


    - Q: 电容器在高温环境下能否正常工作?
    - A: 是的,本电容器可在-25°C至+105°C的温度范围内正常工作。但在极端温度下使用时,需确保散热良好,避免过热损坏。

    - Q: 如何判断电容器是否已经失效?
    - A: 可通过测量电容器两端的电压降或电阻来判断。如果发现电压降明显下降或电阻值增大,可能是电容器已失效。

    总结和推荐


    总体而言,这款铝电解电容器凭借其高纹波电流承受能力、长寿命和环保特性,在电源管理和通信设备领域表现优异。我们强烈推荐使用本产品,并建议用户根据实际需求选择合适规格的产品,确保电路设计的可靠性和稳定性。

EEUEE2G100B参数

参数
电容值 10μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 150.5mA@ 120Hz,430mA@ 100kHz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

EEUEE2G100B厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUEE2G100B数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUEE2G100B EEUEE2G100B数据手册

EEUEE2G100B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.309 ¥ 2.5894
库存: 1200
起订量: 966 增量: 200
交货地:
最小起订量为:500
合计: ¥ 1294.7
直接购买
加入购物车
