首页  >  产品百科  >  ERJD2DJR010V

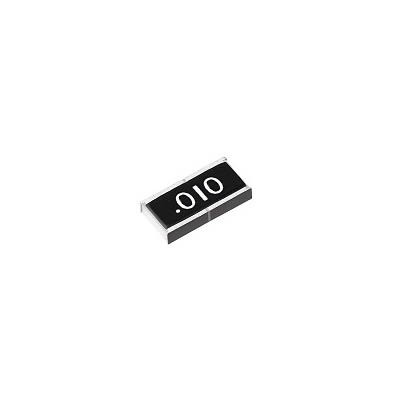

ERJD2DJR010V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 10mΩ ±5% 1W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*800μm
供应商型号: 2172722
供应商: 海外现货
标准整包数: 10
PANASONIC 贴片电阻 ERJD2DJR010V

ERJD2DJR010V概述


    产品简介


    低TCR高功率贴片电阻/宽终端类型
    低TCR高功率贴片电阻是一种专为小型、高功率应用设计的产品,广泛应用于汽车电子电路(如ECU、防抱死制动系统和安全气囊系统)和多种设备的电源电路电流检测。其采用宽终端电极结构和原创材料,实现了高功率输出和低温度系数(±100×10^-6/°C),确保高精度的电流检测。本产品通过AEC-Q200认证并符合RoHS标准。

    技术参数


    - 产品型号: ERJD1, ERJD2
    - 尺寸:
    - ERJD1: 2.50mm x 5.00mm x 0.60mm x 0.30mm x 0.90mm
    - ERJD2: 1.60mm x 3.20mm x 0.65mm x 0.30mm x 0.50mm
    - 额定功率:
    - ERJD1: 2W(70°C)
    - ERJD2: 1W(70°C)
    - 电阻范围:
    - ERJD1: 10mΩ 至 200mΩ
    - ERJD2: 10mΩ 至 30mΩ
    - 电阻精度:
    - ±1%
    - ±5%
    - 温度系数 (TCR):
    - ±100×10^-6/°C
    - 工作温度范围: –55°C 至 +155°C
    - 包装方式:
    - 印字载带卷装
    - 纸板载带卷装

    产品特点和优势


    1. 高功率输出和低TCR:利用宽终端电极结构和原创材料,实现了高功率输出和低温度系数。
    2. 优异的热散逸特性:宽终端结构有效提高散热性能。
    3. 高可靠性焊接点:宽终端结构确保焊接点的高可靠性。
    4. 符合AEC-Q200和RoHS标准:适用于严苛的汽车电子环境。
    5. 卓越的环境适应性:能在极端环境下稳定工作。

    应用案例和使用建议


    应用案例
    - 电流检测:适用于各种设备的电源电路,提供精确的电流检测功能。
    - 汽车电子电路:可用于ECU、防抱死制动系统和安全气囊系统,确保系统的高可靠性和安全性。
    使用建议
    1. 设计验证:在实际应用中验证产品的性能,确保其满足特定的设计要求。
    2. 温度管理:注意周围环境温度对产品性能的影响,避免过热。
    3. 安装方法:正确安装产品,避免机械应力导致损坏。
    4. 维护和保养:定期检查产品的安装情况,确保其正常运行。

    兼容性和支持


    本产品与其他常见的电子元器件兼容性良好,可在多种电子设备中无缝集成。厂家提供全面的技术支持,包括产品咨询、测试报告和售后维修服务。建议在使用前与厂家确认最新版本的产品规格。

    常见问题与解决方案


    1. 电阻值不稳定
    - 解决方案:检查周围环境温度是否超过产品的工作温度范围,调整环境温度或更换合适的工作环境。
    2. 焊接不良
    - 解决方案:检查焊接条件是否符合要求,如温度、时间等,确保焊点的质量。
    3. 性能下降
    - 解决方案:进行老化测试,确保产品在长期使用后的性能稳定性。

    总结和推荐


    低TCR高功率贴片电阻以其高功率输出、低温度系数和高可靠性等特点,在汽车电子和其他高要求的应用中表现出色。其宽终端设计和良好的热散逸特性使其能够在恶劣环境下稳定工作。综上所述,强烈推荐这一产品用于需要高精度和高可靠性的应用场合。在购买和使用前,请务必联系厂家获取最新的技术规格。

ERJD2DJR010V参数

参数
电阻值 10mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*800μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD2DJR010V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD2DJR010V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD2DJR010V ERJD2DJR010V数据手册

ERJD2DJR010V封装设计

查看详情并下载
Symbol
Footprint
3D Model
