ECQ-UAAF104MA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 100nF ±20% 聚丙烯 275V 275V 通孔安装 17.5mm*5mm*12.5mm
供应商型号: ECQ-UAAF104MA
供应商: Master
标准整包数: 300

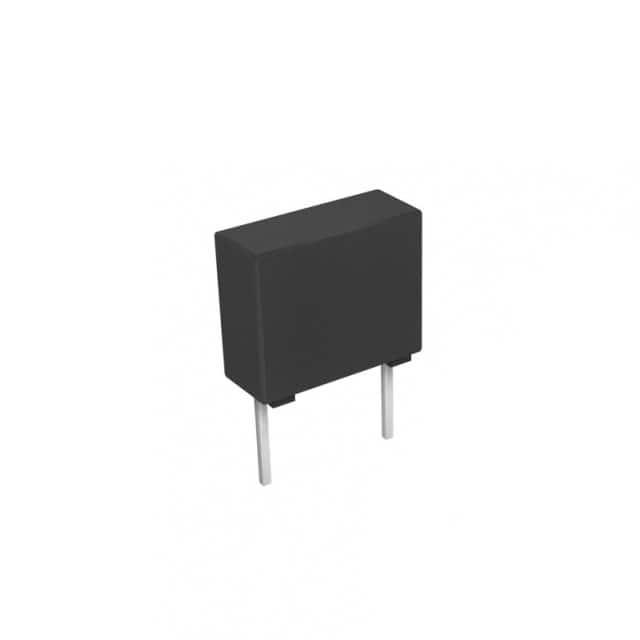

PANASONIC 薄膜电容 ECQ-UAAF104MA

ECQ-UAAF104MA概述

    # 塑料薄膜电容器(金属化聚丙烯电容器)

    产品简介


    塑料薄膜电容器是电子设备中常见的电容类型之一,主要用于需要高可靠性和良好性能的应用场景。本产品为金属化聚丙烯电容器,型号为ECQUA,属于X2类,适用于欧洲和美国的安全标准,具有较高的湿度抵抗力和安全机制。

    技术参数


    - 类别温度范围: -40℃ 至 +110℃
    - 额定电压: 275 VAC
    - 电容范围: 0.10 µF 至 2.2 µF
    - 电容公差: ±10% (K), ±20% (M)
    - 耐电压:
    - 端子间: 633 VAC, 1183 VDC, 60秒
    - 端子到外壳: 2050 VAC, 60秒
    - 绝缘电阻(IR):
    - C≤0.33 µF: ≥15000 MΩ (20℃, 100 VDC, 60秒)
    - C>0.33 µF: ≥5000 MΩ·µF (20℃, 100 VDC, 60秒)
    - C≤0.47 µF: ≥2000 MΩ (20℃, 500 VDC, 60秒)
    - 损耗角正切(tanδ):
    - C≤1.0 µF: ≤0.1% (20℃, 1 kHz)
    - C>1.0 µF: ≤0.2% (20℃, 1 kHz)

    产品特点和优势


    - 高湿度抵抗力: 能够在极端湿度环境下保持稳定,通过了85°C/85%/240VAC/1000小时的湿热老化测试。
    - 安全性: 配备了内置安全机制,确保使用过程中的安全性。
    - 紧凑设计: 采用小型化设计,便于集成到各种设备中。
    - 阻燃材料: 使用阻燃塑料外壳和非燃烧树脂,增强安全性。
    - 符合RoHS指令: 符合环保要求,适用于现代电子产品设计。

    应用案例和使用建议


    推荐应用
    - 干扰抑制器: 广泛应用于电源线和信号线的噪声抑制,尤其是在交流电路中。
    使用建议
    - 在使用过程中,建议将电容器连接至交流电源,并确保电压波动不超过最大额定值(310 VAC)。
    - 若在使用过程中发现异常声音或发热现象,应立即停止使用并联系供应商进行技术咨询。

    兼容性和支持


    - 适用标准: UL60384-14、CAN/CSA E60384-14、EN60384-14、IEC60384-14 和 VDE认证。
    - 兼容性: 该电容器可以与市场上大多数其他电子元件和设备兼容,特别是与交流电路相关的应用。
    - 技术支持: 请联系供应商获取最新的文件编号和详细的设计寿命信息。

    常见问题与解决方案


    1. 问: 使用时发现电容器内部发出轻微的声音?
    答: 这可能是由于电容器内部产生了轻微的电晕放电,这不会影响电容器的可靠性。请确保遵循正确的安装指南,并考虑联系您的Panasonic代表获取更多详情。

    2. 问: 电容器在高湿度环境中性能下降?
    答: 请确保环境湿度控制在安全范围内,并定期检查电容器的外观和电气特性。

    3. 问: 如何更换电容器?
    答: 关闭电源,确保完全断电后更换电容器。务必遵循正确的拆卸和安装程序,避免对电容器造成损坏。

    总结和推荐


    总的来说,该款塑料薄膜电容器以其出色的湿度抵抗力、安全性和高可靠性成为市场上的优质选择。其广泛的应用范围和良好的兼容性使其成为众多应用场景的理想之选。我们强烈推荐在需要高性能和高安全性的应用中使用这款电容器。
    如有任何疑问,请随时联系我们。

ECQ-UAAF104MA参数

参数
电容值 100nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC 275V
ESR-等效串联电阻 -
长*宽*高 17.5mm*5mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
