80SXV33M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 33μF 80V ±20% 35mΩ 1000h@ 125°C 124.5mA@ 120Hz,2.49A@ 100 kHz SMD 贴片安装 8.3mm*8.3mm*12mm
供应商型号: 10B-3267560-4
供应商: 国内现货
标准整包数: 1

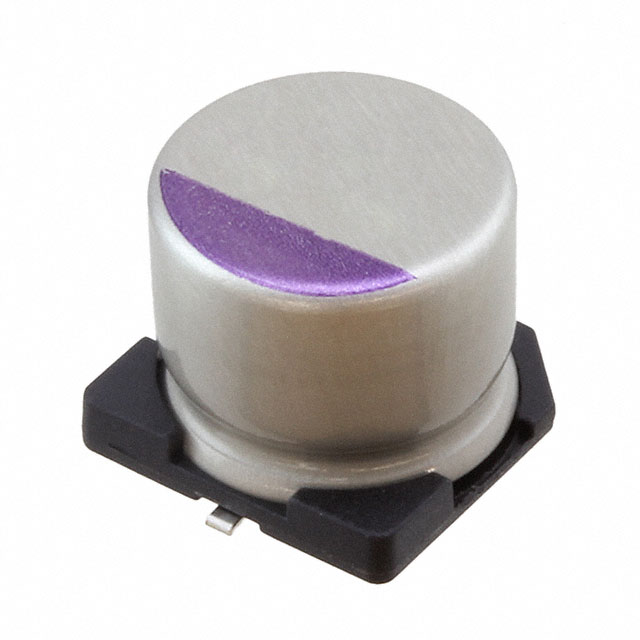

PANASONIC 铝电解电容 80SXV33M

80SXV33M概述

    Conductive Polymer Aluminum Solid Capacitors 技术手册概述

    1. 产品简介


    Conductive Polymer Aluminum Solid Capacitors(导电聚合物铝固体电容器) 是一种广泛应用于电子设备中的关键组件。这类电容器的主要特点是具有极高的额定电压(最大可达100 V.DC),并且符合RoHS标准和无卤素的要求。它们的设计适用于多种应用场景,特别是在需要高可靠性、稳定性和良好散热性能的场合。这些电容器在诸如计算机、通信设备、消费电子产品等领域中有着广泛应用。

    2. 技术参数


    - 额定电压范围:63 V.DC 至 100 V.DC
    - 工作温度范围:-55℃ 至 +125℃
    - 容差:±20%
    - 尺寸代码:SXV系列的不同型号,涵盖不同大小和封装形式
    - 额定容量范围:
    - 6.8 μF 至 18 μF (E7, F8)
    - 15 μF 至 39 μF (E12, F12)
    - 18 μF 至 100 μF (F12)

    3. 产品特点和优势


    - 高性能:这些电容器提供了卓越的耐温性和高电压承受能力。
    - 高可靠性:由于采用导电聚合物材料,电容器具有长寿命和稳定的电气性能。
    - 易于集成:多种尺寸和封装形式使得这些电容器易于集成到各种电路设计中。
    - 环保材料:符合RoHS标准和无卤素要求,确保环保安全。

    4. 应用案例和使用建议


    这些电容器适合在多种复杂环境中使用,如:
    - 计算机主板和电源管理模块
    - 通信基站和网络设备
    - 消费电子设备(如智能手机和平板电脑)
    使用建议:
    - 在高温环境下使用时,建议增加额外的热保护措施。
    - 当应用于高压系统时,注意遵循手册中规定的应用条件,以避免损坏。

    5. 兼容性和支持


    - 兼容性:这些电容器可以与其他同类规格的电子元件配合使用。
    - 支持和维护:厂商提供详细的技术文档和支持服务,确保用户能够获得最佳使用效果。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下表现不佳。
    - 解决方案:请确保电路板的良好散热,必要时使用散热片或其他冷却装置。

    - 问题2:电容器在长期使用后性能下降。
    - 解决方案:定期检查并替换出现性能下降的电容器,以确保系统的稳定性。

    7. 总结和推荐


    总体而言,Conductive Polymer Aluminum Solid Capacitors 以其高性能、可靠性和易用性在多种电子设备中得到了广泛应用。其独特的设计和制造工艺使其能够在苛刻的工作环境中保持稳定性能。强烈推荐用于需要高可靠性和长寿命的电子设备中。如果你的项目需要高效能、高可靠的电容器,那么这些导电聚合物铝固体电容器将是理想的选择。

80SXV33M参数

参数
电容值 33μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 35mΩ
纹波电流 124.5mA@ 120Hz,2.49A@ 100 kHz
工作寿命 1000h@ 125°C
长*宽*高 8.3mm*8.3mm*12mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

80SXV33M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

80SXV33M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 80SXV33M 80SXV33M数据手册

80SXV33M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.5741
50+ ¥ 17.402
71+ ¥ 16.7059
100+ ¥ 12.6965
200+ ¥ 12.3504
400+ ¥ 12.0283
库存: 121
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.57
直接购买
加入购物车
