首页  >  产品百科  >  ERJ-B1CFR013U

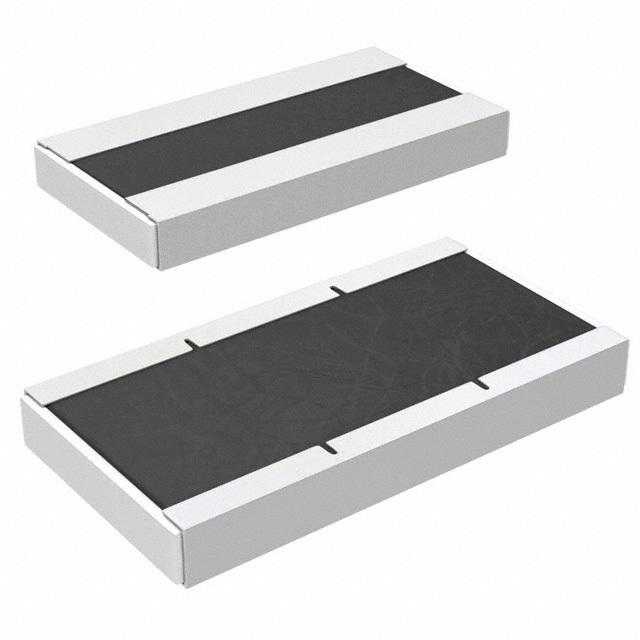

ERJ-B1CFR013U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 13mΩ ±1% 2W ±350ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: ERJ-B1CFR013U-ND
供应商: Digi-Key
标准整包数: 5000
PANASONIC 贴片电阻 ERJ-B1CFR013U

ERJ-B1CFR013U概述

    高功率厚膜芯片电阻(宽端子型)技术手册

    产品简介


    高功率厚膜芯片电阻(宽端子型)是一种广泛应用于汽车电子、电源电路电流传感等领域的重要电子元件。本产品型号包括ERJ A1, B1, B2, B3等,采用宽端子设计,具有高焊点可靠性和优秀的热耗散特性。此外,它们已通过AEC-Q200认证,并符合RoHS标准。

    技术参数


    | 产品类型 | 尺寸 (英寸) | 功率等级 (W) | 额定电压 (V) | 最大过载电压 (V) | 电阻值范围 (Ω) | 温度系数 (×10^-6/°C) |

    | ERJ A1 | 1225 | 1.33 | 200 | 400 | 0.01 mΩ 至 10 kΩ | ±100 |
    | ERJ B1 | 1020 | 1.0, 2.0 (R ≤ 10 Ω) | 200 | 400 | 10 mΩ 至 10 kΩ | ±200 |
    | ERJ B2 | 0612 | 0.75, 1.0 (R ≤ 10 Ω) | 200 | 400 | 10 mΩ 至 1 MΩ | ±200 |
    | ERJ B3 | 0508 | 0.33, 0.5 (R ≤ 1 Ω) | 150 | 200 | 20 mΩ 至 10 Ω | ±100 |

    产品特点和优势


    1. 高焊点可靠性:采用宽端子结构,显著提升焊点可靠性。
    2. 优良的热耗散特性:通过宽端子结构实现更佳的散热性能。
    3. AEC-Q200 认证:适用于汽车电子产品,如ECU(电子控制单元)、防抱死刹车系统及气囊系统。
    4. RoHS 合规:确保产品符合环保要求。
    5. 广泛应用:电流传感、电源电路等场合。

    应用案例和使用建议


    1. 汽车电子电路:适用于ECU、防抱死刹车系统及气囊系统,这些系统的可靠性和安全性要求极高。
    2. 电流传感:在各种设备的电源电路中进行电流传感,需确保安装正确,避免过热损坏。
    3. 高频率电路:在高频率电路中使用时,需要仔细检查电气特性,防止影响性能。
    使用建议:
    - 在极端温度环境下使用时,注意散热设计,确保产品温度不超出安全范围。
    - 在焊接过程中遵循推荐的焊接条件,确保良好的连接可靠性和性能稳定性。

    兼容性和支持


    该产品与大多数标准电路板和焊接设备兼容。如果您有任何特殊需求或疑问,建议联系厂家获取技术支持和维护服务。

    常见问题与解决方案


    1. 问:如何处理过载情况?
    - 答:遵循手册中规定的额定电压,避免超过额定功率,若需承受较大瞬时负载,务必提前进行测试并评估其性能和可靠性。
    2. 问:如何正确存放?
    - 答:确保存放于适当的温度(5°C至35°C)和湿度(45%至85%)条件下,避免腐蚀性气体或阳光直射。
    3. 问:如何避免静电损坏?
    - 答:采取措施防止静电损坏,使用抗静电手环和储存盒,尤其是在操作小型组件时需格外小心。

    总结和推荐


    综上所述,高功率厚膜芯片电阻(宽端子型)凭借其卓越的性能和广泛的适用范围,在汽车电子、电源电路电流传感等领域表现出色。我们强烈推荐该产品用于对性能和可靠性要求极高的应用场景。务必在使用前与厂家确认最新的技术规格,以确保最佳效果。

ERJ-B1CFR013U参数

参数
电阻值 13mΩ
精度 ±1%
额定功率 2W
温度系数 ±350ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-B1CFR013U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-B1CFR013U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-B1CFR013U ERJ-B1CFR013U数据手册

ERJ-B1CFR013U封装设计

查看详情并下载
Symbol
Footprint
3D Model
