首页  >  产品百科  >  FED60-48S24W-NHC

FED60-48S24W-NHC

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: 14M-FED60-48S24W-NHC
供应商: 云汉优选
标准整包数: 1

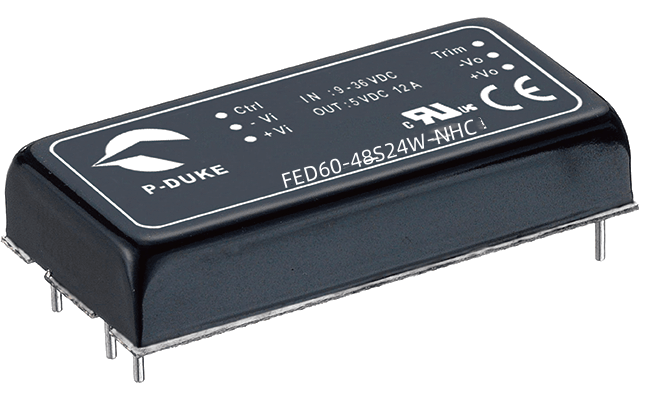

P-DUKE/台湾博大 DC-DC模块 FED60-48S24W-NHC

FED60-48S24W-NHC概述

    FED60W 系列 DC-DC 转换器技术手册

    产品简介


    FED60W 系列是 P-DUKE Technology Co., Ltd. 生产的高性能 DC-DC 转换器模块。这些模块广泛应用于自动化、数据通信、工业测量、医疗设备和可再生能源等领域。产品具备高效率、高稳定性和宽输入电压范围的特点,为各类电子系统提供可靠的电源解决方案。

    技术参数


    FED60W 系列的产品涵盖了多种输出电压和电流组合,以下是典型型号的技术参数:
    | 型号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (A) | 效率 (%) | 最大电容负载 (μF) |
    |
    | FED60-24S3P3W | 9 ~ 36 | 3.3 | 12 | 90 | 32000 |
    | FED60-24S05W | 9 ~ 36 | 5 | 12 | 92 | 30000 |
    | FED60-24S12W | 9 ~ 36 | 12 | 5 | 92 | 5850 |
    | FED60-24S15W | 9 ~ 36 | 15 | 4 | 92 | 3900 |
    | FED60-24S24W | 9 ~ 36 | 24 | 2.5 | 92 | 2000 |
    | FED60-48S3P3W | 18 ~ 75 | 3.3 | 12 | 90 | 32000 |
    | FED60-48S05W | 18 ~ 75 | 5 | 12 | 92 | 30000 |
    | FED60-48S12W | 18 ~ 75 | 12 | 5 | 92 | 5850 |
    | FED60-48S15W | 18 ~ 75 | 15 | 4 | 92 | 3900 |
    | FED60-48S24W | 18 ~ 75 | 24 | 2.5 | 91 | 2000 |

    产品特点和优势


    1. 高效率:FED60W 系列的效率最高可达92%,减少了能量损耗,提高了系统的整体能效。
    2. 宽输入电压范围:支持9到75VDC的输入电压范围,适应不同的供电环境。
    3. 可靠的设计:通过严格的质量控制和多方面的测试,确保了产品的长期可靠性。
    4. 输出调节灵活:通过外部电阻可以轻松调整输出电压,满足不同应用的需求。

    应用案例和使用建议


    1. 自动化设备:适用于工厂自动化生产线中的各种传感器和控制器,提供了稳定的电源供应。
    2. 医疗设备:医疗设备需要高稳定性和低噪声的电源,FED60W 系列正好符合这一要求。
    3. 可再生能源:在太阳能和风力发电系统中,FED60W 系列能够有效地将波动较大的直流电源转换为稳定的直流电源。
    使用建议:
    - 在安装过程中,请务必使用输入线保险丝以保证安全。
    - 选择合适的散热方式(如使用散热片)来确保长时间运行时的温度不超过最大允许值。

    兼容性和支持


    FED60W 系列与其他标准电子元器件兼容,并得到了广泛的认证,包括IEC/EN/UL62368-1等安全认证。厂商提供了详尽的文档和技术支持,以便客户更好地了解和使用这些产品。

    常见问题与解决方案


    1. 问:FED60W 系列需要多少输入电流?
    - 答:根据具体型号和负载情况而定。例如,FED60-24S3P3W 在全负载下的输入电流约为10mA。

    2. 问:如何判断产品是否过热?
    - 答:通过监测产品外壳温度,确保其不超过105℃。可以考虑使用散热片或其他冷却措施来降低温度。

    总结和推荐


    FED60W 系列 DC-DC 转换器凭借其高效率、宽输入电压范围和良好的稳定性,在多个应用领域展现出卓越的性能。我们强烈推荐在需要稳定、高效电源供应的应用中使用这款产品。对于那些对产品细节和兼容性有特别要求的项目,建议参考详细的规格说明书并联系技术支持获取更多帮助。

FED60-48S24W-NHC参数

参数
输出方式 -
输入电压最大值 -
输出电压组数 -
输出总功率 -
转换效率 -
输出电压 -
最大容性负载 -
输入电压最小值 -
类型 -
输出电流最大值 -
散热方式 -
特性 -
开关频率 -

FED60-48S24W-NHC数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FED60-48S24W-NHC FED60-48S24W-NHC数据手册

FED60-48S24W-NHC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 756
10+ ¥ 686
50+ ¥ 667
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 756
