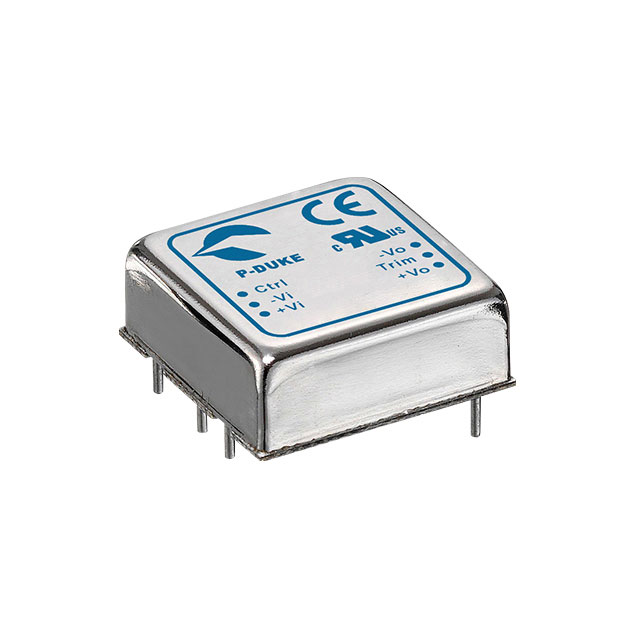

LCD20-48S3P3W

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 303KHz Fixed 1 3.3V 75V 18V 通孔安装 25.4mm*25.4mm*9.9mm
供应商型号: SG2-LCD20-48S3P3W
供应商: 期货订购
标准整包数: 1
P-DUKE/台湾博大 DC-DC稳压器 LCD20-48S3P3W

LCD20-48S3P3W概述

    # P-DUKE Technology Co., Ltd. LCD20W Series 技术手册解析

    产品简介


    P-DUKE Technology Co., Ltd. 的 LCD20W 系列是一款高效率的隔离式直流-直流转换模块,广泛应用于自动化、通信、工业测量、医疗设备、光伏逆变器、铁路及汽车等领域。该系列提供了多种输入输出电压组合,包括单路输出(如 3.3V、5V、12V、15V 和 24V)和双路输出(±12V、±15V 和 ±24V),适用于多种复杂应用场景。
    主要功能
    - 高效率电源转换(最高可达 91%)
    - 宽范围输入电压(9V 至 75VDC)
    - 输出电压可调(单输出电压 ±10% 到 ±20%)
    - 过载保护、短路保护及过压保护
    - 高隔离电压(输入到输出:1600VDC)
    应用领域
    - 工业自动化设备
    - 数据通信系统
    - 测量仪器仪表
    - 医疗设备
    - 光伏逆变器
    - 铁路及汽车电子

    技术参数


    以下是 LCD20W 系列典型的技术参数:
    | 参数 | 指标值 |

    | 输入电压范围 | 单输入:9~36VDC 或 18~75VDC |
    | 输出电压范围 | 单输出:3.3V 至 24V;双输出:±12V 至 ±24V |
    | 最大输出电流 | 4500mA @ Full Load |
    | 最小输入电流 | 6mA @ No Load |
    | 最高效率 | 91% |
    | 最大电容负载 | 7000μF |
    电气特性
    - 隔离电压:输入到输出 1600VDC,输入/输出到外壳 1000VDC
    - 温度系数:-0.02% 至 +0.02%/℃
    - 纹波噪声:≤75mVp-p(20MHz 带宽)
    工作环境
    - 操作温度:标准:-40℃ 至 +101℃;带散热器:-55℃ 至 +101℃
    - 存储温度:-55℃ 至 +125℃
    - 最大壳温:105℃

    产品特点和优势


    LCD20W 系列凭借其高性能和多功能性,在市场上具有明显竞争优势。以下为其主要特点:
    1. 高效率:在全负载条件下,最高效率可达 91%,显著降低功耗和热量。
    2. 宽输入范围:支持 9V 至 75VDC 输入电压,适合不同供电环境。
    3. 多功能输出调整:可通过外部电阻调节输出电压,满足特定应用需求。
    4. 多重保护机制:具备过压、过流、短路及过温保护功能,确保长期稳定运行。
    5. 紧凑设计:体积小巧,便于嵌入各种设备内部。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:用于提供稳定的控制电压,例如伺服电机驱动器和PLC模块。
    2. 通信设备:为路由器、交换机等提供可靠电源支持。
    3. 医疗设备:如医疗监护仪和便携式超声设备,需要高精度和稳定性。
    使用建议
    1. 散热设计:根据热阻数据选择适当的散热方案,避免过热导致性能下降。
    2. 输入滤波:建议增加输入端滤波电容(如 Nippon Chemi-Con KY 系列 220μF/100V),以提高 EMC性能。
    3. 保护措施:使用符合推荐规格的慢熔保险丝(如 2A 或 4A),并加装输入防浪涌电路。

    兼容性和支持


    LCD20W 系列模块支持与其他标准接口的设备无缝连接,且已通过多项国际安全认证(如 IEC/EN/UL 62368-1)。P-DUKE 提供全面的技术支持和完善的售后服务,包括样品申请、定制开发和技术咨询。

    常见问题与解决方案


    1. 问题:输出电压偏离设定值。
    解决方案:检查外部电阻连接是否正确,重新校准 Trim 引脚。
    2. 问题:模块启动时间较长。
    解决方案:确保输入电压稳定,增加输入电容容量。
    3. 问题:效率低于预期。
    解决方案:优化负载条件,确认散热措施到位。

    总结和推荐


    LCD20W 系列是一款高效、可靠且功能丰富的直流-直流转换模块,非常适合工业级和消费级应用。其高效率、宽输入范围和多重保护机制使其在市场上具有较强的竞争力。推荐在需要高稳定性电源的应用场景中使用该产品。
    总之,如果您正在寻找一款集高性能与低成本于一身的电源解决方案,LCD20W 系列无疑是您的理想选择。

LCD20-48S3P3W参数

参数
开关频率 303KHz
最小输入电压 18V
最小输出电压 -
输出类型 Fixed
拓扑 -
最大输入电压 75V
同步整流器 -
功能 -
最大输出电压 3.3V
输出数量 1
长*宽*高 25.4mm*25.4mm*9.9mm
安装方式 通孔安装
应用等级 商用级
包装方式 管装

LCD20-48S3P3W数据手册
