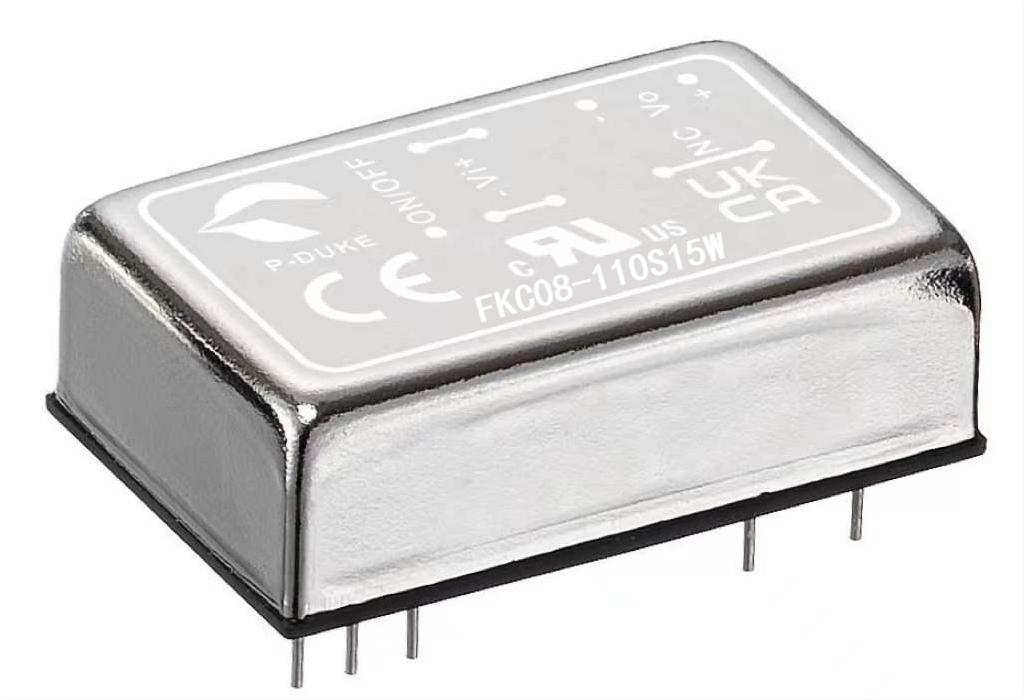

FKC08-110S15W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 330KHz 8W 533mA 15V 160V 43V Fixed DIP
供应商型号: SG-FKC08-110S15W
供应商: 国内现货
标准整包数: 1

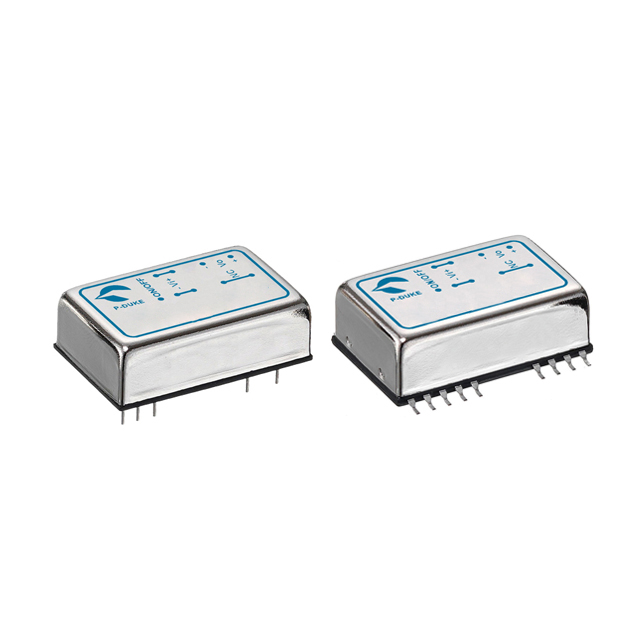

P-DUKE/台湾博大 DC-DC模块 FKC08-110S15W

FKC08-110S15W概述

    FKC08W系列电子元器件技术手册

    1. 产品简介


    FKC08W系列电子元器件是一款适用于多种工业应用场合的电源模块,包括铁路自动化、数据通信、医疗、光伏发电等领域。该系列产品具有单输出和双输出版本,可以提供3.3V到15V的直流输出电压,最大电流分别为2400mA、1600mA、666mA和533mA。其主要特点是高效率、宽输入电压范围和良好的电气隔离特性。

    2. 技术参数


    以下是FKC08W系列各型号的技术参数列表:
    | 型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 输入电流(mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | FKC08-24S3P3W | 9~36 | 3.3 | 2400 | 40 | 85 | 1330 |
    | FKC08-24S05W | 9~36 | 5 | 1600 | 40 | 87 | 1330 |
    | FKC08-24S12W | 9~36 | 12 | 666 | 25 | 86 | 288 |
    | FKC08-24S15W | 9~36 | 15 | 533 | 25 | 86 | 200 |
    | FKC08-24D05W | 9~36 | ±5 | ±800 | 20 | 84 | ±900 |
    | FKC08-24D12W | 9~36 | ±12 | ±333 | 25 | 86 | ±133 |
    | FKC08-24D15W | 9~36 | ±15 | ±267 | 25 | 86 | ±90 |
    | FKC08-48S3P3W | 18~75 | 3.3 | 2400 | 20 | 85 | 1330 |
    | FKC08-48S05W | 18~75 | 5 | 1600 | 20 | 87 | 1330 |
    | FKC08-48S12W | 18~75 | 12 | 666 | 13 | 87 | 288 |
    | FKC08-48S15W | 18~75 | 15 | 533 | 13 | 88 | 200 |
    | FKC08-48D05W | 18~75 | ±5 | ±800 | 10 | 84 | ±900 |
    | FKC08-48D12W | 18~75 | ±12 | ±333 | 13 | 87 | ±133 |
    | FKC08-48D15W | 18~75 | ±15 | ±267 | 13 | 87 | ±90 |
    | FKC08-110S3P3W | 43~160 | 3.3 | 2400 | 8 | 84 | 1330 |
    | FKC08-110S05W | 43~160 | 5 | 1600 | 8 | 85 | 1330 |
    | FKC08-110S12W | 43~160 | 12 | 666 | 4 | 86 | 288 |
    | FKC08-110S15W | 43~160 | 15 | 533 | 4 | 86 | 200 |
    | FKC08-110D05W | 43~160 | ±5 | ±800 | 5 | 82 | ±900 |
    | FKC08-110D12W | 43~160 | ±12 | ±333 | 5 | 85 | ±133 |
    | FKC08-110D15W | 43~160 | ±15 | ±267 | 5 | 85 | ±90 |

    3. 产品特点和优势


    - 宽输入电压范围:从9V到160V不等,适合多种应用场景。
    - 高效率:在典型条件下,效率可达88%,大大减少了能量损耗。
    - 电气隔离:隔离电压高达1600VDC,确保系统的稳定性和安全性。
    - 高可靠性:MTBF(平均无故障时间)为2.832 x 10^6小时,非常适合长时间运行的应用。
    - 抗干扰能力强:符合多个国际标准如EN50121-3-2、EN55024、EN55032等,适应严苛的电磁环境。

    4. 应用案例和使用建议


    FKC08W系列电源模块可广泛应用于铁路、电信、汽车、医疗和光伏发电等多个行业。例如,在铁路自动化系统中,该模块可作为车载电源系统的一部分,满足铁路系统对高可靠性的要求。在使用时,应确保足够的散热措施,以保持最佳工作状态。

    5. 兼容性和支持


    FKC08W系列电源模块与其他电子元器件具有良好的兼容性,可根据具体需求选择合适的输入滤波电容器。制造商P-DUKE提供了详细的产品说明书和技术支持,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    1. 如何选择正确的保险丝?
    - 根据型号不同,建议的保险丝额定值和类型也不同。请参照产品说明书中推荐的保险丝类型和额定值选择。
    2. 工作温度超出限制怎么办?
    - 在极端环境下工作时,可以通过增加外部散热装置来降低工作温度。确保工作温度不超过规定的最高工作温度。
    3. 如何提高模块的散热效果?
    - 使用较大的散热片或散热器,并确保良好的空气流通。可以通过热仿真软件计算最优的散热方案。

    7. 总结和推荐


    总体而言,FKC08W系列电源模块凭借其高效率、宽输入电压范围和良好的电气隔离特性,使其成为工业应用中的理想选择。尤其适合需要高可靠性和抗干扰能力的场景。强烈推荐给那些对高性能电源模块有需求的用户。

FKC08-110S15W参数

参数
转换效率 -
最大容性负载 -
开关频率 330KHz
特性 -
输出电流最大值 533mA
输入电压最小值 43V
输出总功率 8W
输出方式 Fixed
输出电压组数 -
散热方式 -
输出电压 15V
输入电压最大值 160V
类型 -
通用封装 DIP
包装方式 管装

FKC08-110S15W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FKC08-110S15W FKC08-110S15W数据手册

FKC08-110S15W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 332.56
10+ ¥ 313
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 332.56
