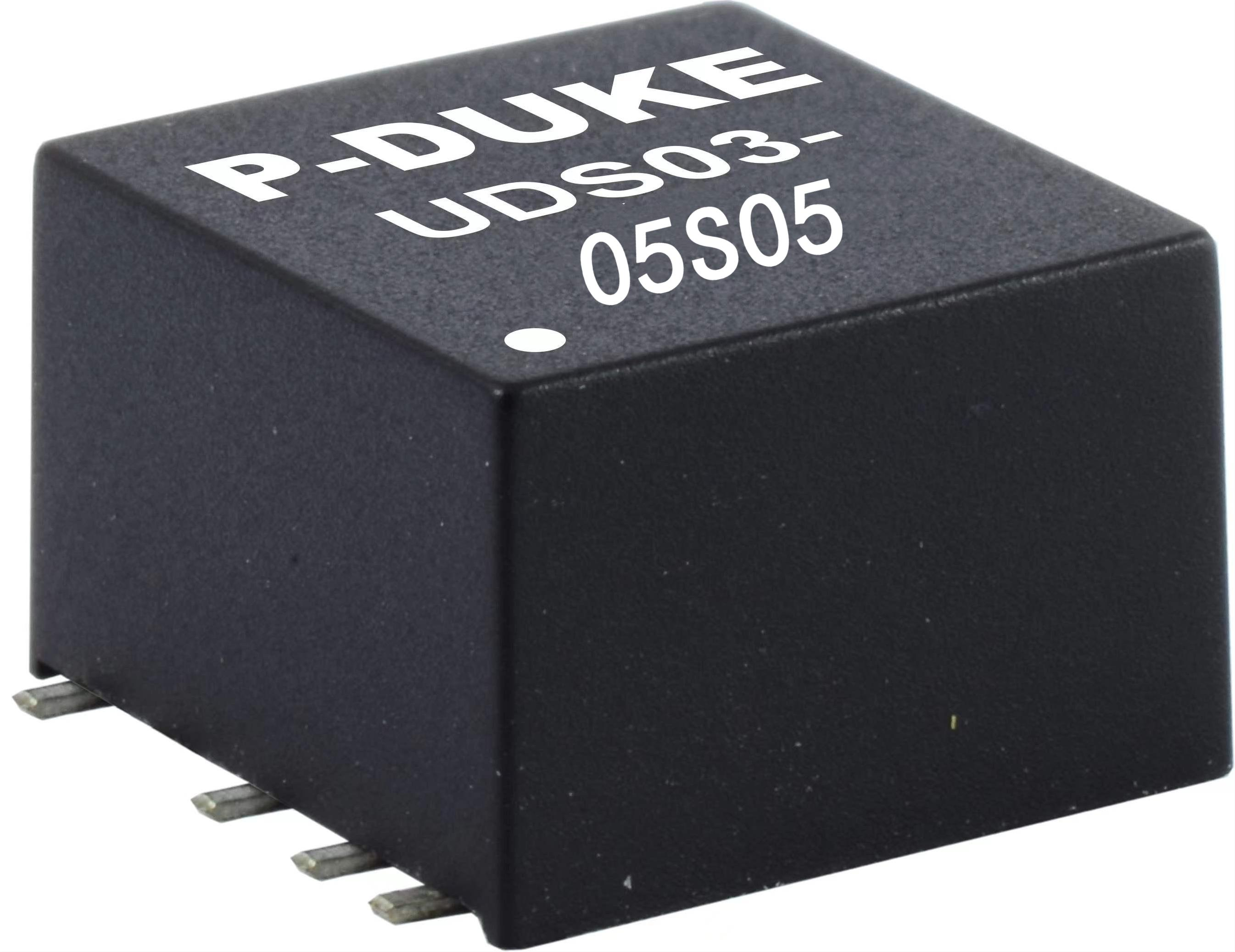

UDS03-05S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: DC to DC Converter Module
供应商型号: SG-UDS03-05S05
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 UDS03-05S05

UDS03-05S05概述

    电子元器件产品技术手册解析
    本文将详细解析一款来自P-DUKE Technology Co., Ltd. 的电源模块(UDS03 / UDH03系列)的技术手册内容。该产品适用于自动化、数据通信、工业测量、电信、汽车、船舶、医疗、光伏和铁路等领域。

    1. 产品简介


    产品类型:电源模块
    主要功能:稳压输出直流电源
    应用领域:广泛应用于自动化设备、数据通信设备、工业控制设备、电信设备、汽车电子、船舶电子、医疗设备、光伏发电系统以及铁路运输设备等。

    2. 技术参数


    以下是UHS03/UDH03系列部分型号的主要技术参数:
    | 型号 | 输入电压范围 | 输出电压 | 输出电流 | 输入电流 | 效率 | 最大电容负载 |
    ||
    | UDS(H)03-05S3P3 | 4.5 ~ 13.2 | 3.3 | 700 | 65 | 75 | 4400 μF |
    | UDS(H)03-05S05 | 4.5 ~ 13.2 | 5 | 600 | 65 | 78 | 2200 μF |
    | UDS(H)03-48S05 | 36 ~ 75 | 5 | 600 | 10 | 79 | 2200 μF |

    3. 产品特点和优势


    特点:
    - 广泛的输入电压范围(4.5 ~ 75 VDC)
    - 稳定的输出电压和高效率
    - 高精度的输出电压和良好的负载调节能力
    - 具备短路保护功能
    - 小巧轻便,便于安装和集成
    优势:
    - 高效能比:高效率可达84%
    - 安全可靠:具备短路保护,内部无熔丝设计,需要外置熔丝以确保安全
    - 灵活多变:支持多种输出电压,适合各种应用场合

    4. 应用案例和使用建议


    应用案例:
    - 为各种自动化设备提供稳定电源
    - 在数据通信和工业控制系统中作为稳定的电源供应装置
    - 为医疗设备、船舶电子、光伏发电系统等提供可靠的电力保障
    使用建议:
    - 为确保安全,在电源模块外部必须配置熔丝。
    - 针对不同应用场景选择合适的型号。
    - 使用时要保证散热良好,避免过热影响正常工作。

    5. 兼容性和支持


    兼容性:
    - 该产品适用于多种电路板设计,支持SMD(表面贴装技术)和SIP(单列直插式封装)两种类型。
    支持:
    - P-DUKE Technology 提供技术支持和售后服务,确保客户能够顺利应用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. Q:如何正确选择输入熔丝?
    - A:根据模块的型号选择对应的熔丝额定值,例如 UDS(H)03-48S05 应使用 0.315A 慢速熔丝。
    2. Q:模块是否支持多种电源输入?
    - A:是的,支持广泛的电压输入范围。
    3. Q:是否有内置过温保护?
    - A:没有,但可以通过外部监测手段实现温度监控。

    7. 总结和推荐


    该产品凭借其宽泛的输入电压范围、高效的能量转换能力和多种输出电压选择,为各种应用场景提供了可靠的电力保障。尽管没有内置过温保护,但通过合理的外部措施可以有效解决这一问题。综上所述,这款电源模块在自动化、通信、工业等领域具有广泛的应用前景,值得推荐。
    本文通过对技术手册的深度解析,帮助用户全面了解产品的技术规格和使用要点。希望这些信息能够为您的选型和应用提供参考。

UDS03-05S05参数

参数
输出电压组数 -
输出总功率 -
输出电压 -
类型 -
特性 -
输出电流最大值 -
转换效率 -
输出方式 -
输入电压最小值 -
输入电压最大值 -
散热方式 -
开关频率 -
最大容性负载 -
零件状态 在售
包装方式 管装
