首页  >  产品百科  >  QAE150-110S12W

QAE150-110S12W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Enable,Active Low 88% 11A 12V 160V 通孔安装
供应商型号: SG-QAE150-110S12W
供应商: 国内现货
标准整包数: 1

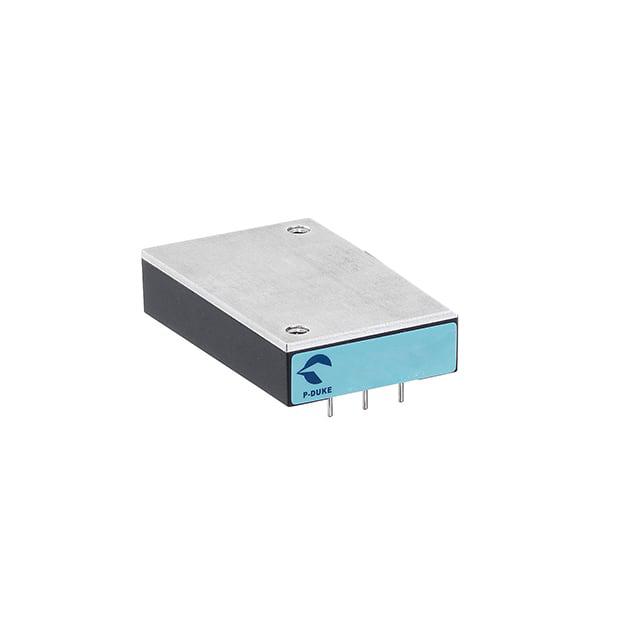

P-DUKE/台湾博大 DC-DC模块 QAE150-110S12W

QAE150-110S12W概述


    产品简介


    QAE150W系列电源模块是P-DUKE Technology Co., Ltd.推出的高性能直流电源解决方案。这些电源模块适用于铁路自动化、数据通信、工业测量、电信、汽车、医疗和光伏发电等多种领域。每个型号提供不同输入电压范围(24VDC、48VDC和110VDC)以及不同的输出电压(3.3V、5V、12V、15V、24V和48V),能够满足广泛的应用需求。

    技术参数


    - 输入电压范围:24VDC(8.5~36VDC)、48VDC(16.5~75VDC)、110VDC(40~160VDC)
    - 输出电压和电流:详见下表
    - 启动电压:24VDC(9VDC)、48VDC(18VDC)、110VDC(43VDC)
    - 关断电压:24VDC(7.3VDC)、48VDC(15.5VDC)、110VDC(33VDC)
    - 最大输入电流:24VDC(25mA)、48VDC(15mA)、110VDC(8mA)
    - 效率:88%至90%
    - 最大电容负载:83000μF
    - 温度范围:工作温度范围为-40°C至+105°C,储存温度范围为-55°C至+125°C
    - 隔离电压:输入到输出1分钟内为3000VAC,基本绝缘为2250VDC
    - 重量:64克(2.26盎司)
    - MTBF:368400小时
    - 尺寸与引脚定义:详细尺寸见机械图及引脚定义
    | Model Number | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (A) | 最大输入电流 (mA) | 效率 (%) | 最大电容负载 (μF) |
    ||
    | QAE150-24S3P3W | 8.5~36 | 3.3 | 30 | 25 | 88 | 91000 |
    | QAE150-24S05W | 8.5~36 | 5 | 24 | 25 | 89 | 48000 |
    | QAE150-24S12W | 8.5~36 | 12 | 10 | 25 | 88 | 8300 |
    | QAE150-24S15W | 8.5~36 | 15 | 8 | 25 | 89 | 5300 |
    | QAE150-24S24W | 8.5~36 | 24 | 5 | 25 | 88 | 2100 |
    | QAE150-24S30W | 8.5~36 | 30 | 4 | 25 | 89 | 1300 |
    | QAE150-24S48W | 8.5~36 | 48 | 2.5 | 25 | 88 | 520 |
    | QAE150-48S3P3W | 16.5~75 | 3.3 | 30 | 15 | 88 | 91000 |
    | QAE150-48S05W | 16.5~75 | 5 | 24 | 15 | 89 | 48000 |
    | QAE150-48S12W | 16.5~75 | 12 | 10 | 15 | 89 | 8300 |
    | QAE150-48S15W | 16.5~75 | 15 | 8 | 15 | 90 | 5300 |
    | QAE150-48S24W | 16.5~75 | 24 | 5 | 15 | 90 | 2100 |
    | QAE150-48S30W | 16.5~75 | 30 | 4 | 15 | 90 | 1300 |
    | QAE150-48S48W | 16.5~75 | 48 | 2.5 | 15 | 90 | 520 |
    | QAE150-110S3P3W | 40~160 | 3.3 | 30 | 8 | 88 | 91000 |
    | QAE150-110S05W | 40~160 | 5 | 24 | 8 | 89 | 48000 |
    | QAE150-110S12W | 40~160 | 12 | 11 | 8 | 88 | 9170 |
    | QAE150-110S15W | 40~160 | 15 | 8.6 | 8 | 89 | 5730 |
    | QAE150-110S24W | 40~160 | 24 | 5.5 | 8 | 89 | 2290 |
    | QAE150-110S30W | 40~160 | 30 | 4.4 | 8 | 89 | 1470 |
    | QAE150-110S48W | 40~160 | 48 | 2.7 | 8 | 89 | 560 |

    产品特点和优势


    - 宽输入电压范围:适应不同应用场景的电源需求。
    - 高效率:高达90%,适用于高功率应用。
    - 紧凑设计:适用于空间有限的应用环境。
    - 高可靠性:工作温度范围宽广,适合各种恶劣环境。
    - 远程控制:具备远程开关机功能,便于管理和维护。

    应用案例和使用建议


    - 铁路自动化:适用于铁路信号系统、列车控制系统等。建议在实际应用中使用散热器以确保稳定运行。
    - 工业测量:适用于工业控制设备、测试仪器等。推荐使用铝电解电容器以提高稳定性。
    - 光伏发电:适用于光伏逆变器等。建议将电源模块安装在铁基板上,确保良好的散热效果。

    兼容性和支持


    - 兼容性:该产品与多种电子设备兼容,适用于不同类型的电路设计。
    - 支持:P-DUKE提供全面的技术支持和维护服务,包括产品手册、技术咨询和售后服务。

    常见问题与解决方案


    - 问:电源模块启动电压和关断电压为何值?
    - 答:24VDC(启动:9VDC;

QAE150-110S12W参数

参数
特性 Enable,Active Low
最大容性负载 -
输入电压最大值 160V
输出电流最大值 11A
输出方式 -
散热方式 -
类型 -
输出电压组数 -
输出总功率 -
开关频率 -
输入电压最小值 -
输出电压 12V
转换效率 88%
安装方式 通孔安装
零件状态 在售
包装方式 盒装

QAE150-110S12W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE150-110S12W QAE150-110S12W数据手册

QAE150-110S12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1479
10+ ¥ 1392
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1479
