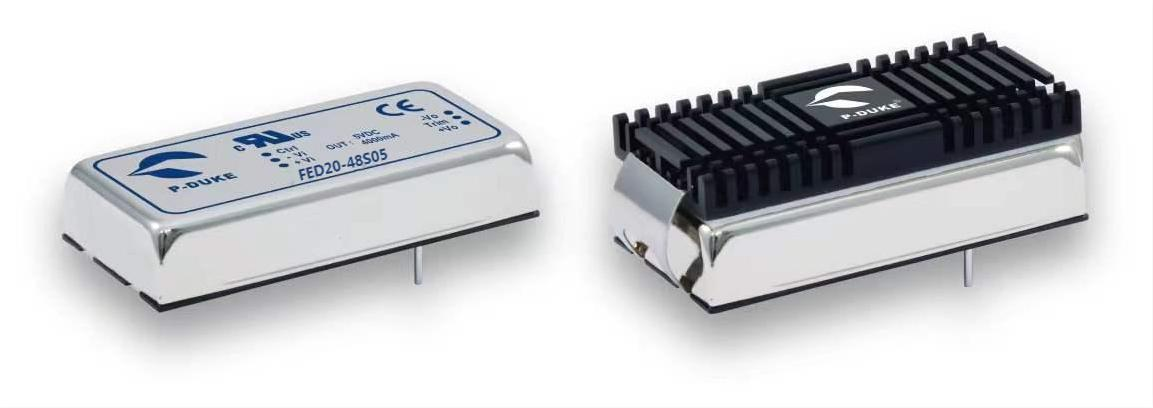

FED20-48S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-FED20-48S05
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 FED20-48S05

FED20-48S05概述

    FED20系列电源模块技术手册

    产品简介


    FED20系列是由P-DUKE Technology Co., Ltd.生产的电源模块。该系列产品广泛应用于自动化、数据通信、工业测量、电信、汽车、船舶、医疗、光伏(PV)、铁路等领域。这些模块可以提供单输出和双输出电压选项,适用于多种复杂应用场景,如独立操作到集成于复杂电源架构中。

    技术参数


    以下是FED20系列的主要技术规格:
    | 参数 | 输入范围 (VDC) | 输出电压 (VDC) | 输出电流 @满载 (mA) | 输入电流 @无负载 (mA) | 效率 (%) | 最大电容负载 (μF) |

    | FED20-12S1P5 | 9 ~ 18 | 1.5 | 6000 | 70 | 78 | 65000 |
    | FED20-12S1P8 | 9 ~ 18 | 1.8 | 6000 | 75 | 79 | 65000 |
    | FED20-12S2P5 | 9 ~ 18 | 2.5 | 6000 | 80 | 83 | 33000 |
    | FED20-12S3P3 | 9 ~ 18 | 3.3 | 5000 | 115 | 85 | 13000 |
    | FED20-12S05 | 9 ~ 18 | 5 | 4000 | 75 | 87 | 6800 |
    | FED20-12S12 | 9 ~ 18 | 12 | 1670 | 90 | 86 | 2200 |
    | FED20-12S15 | 9 ~ 18 | 15 | 1330 | 35 | 86 | 755 |
    | FED20-12D12 | 9 ~ 18 | ±12 | ±833 | 45 | 86 | ±680 |
    | FED20-12D15 | 9 ~ 18 | ±15 | ±667 | 50 | 86 | ±450 |
    | FED20-24S1P5 | 18 ~ 36 | 1.5 | 6000 | 35 | 80 | 65000 |
    | FED20-24S1P8 | 18 ~ 36 | 1.8 | 6000 | 45 | 81 | 65000 |
    | FED20-24S2P5 | 18 ~ 36 | 2.5 | 6000 | 40 | 84 | 33000 |
    | FED20-24S3P3 | 18 ~ 36 | 3.3 | 5000 | 30 | 86 | 13000 |
    | FED20-24S05 | 18 ~ 36 | 5 | 4000 | 35 | 89 | 6800 |
    | FED20-24S12 | 18 ~ 36 | 12 | 1670 | 55 | 87 | 2200 |
    | FED20-24S15 | 18 ~ 36 | 15 | 1330 | 40 | 87 | 755 |
    | FED20-24D12 | 18 ~ 36 | ±12 | ±833 | 30 | 87 | ±680 |
    | FED20-24D15 | 18 ~ 36 | ±15 | ±667 | 30 | 88 | ±450 |
    | FED20-48S1P5 | 36 ~ 75 | 1.5 | 6000 | 15 | 80 | 65000 |
    | FED20-48S1P8 | 36 ~ 75 | 1.8 | 6000 | 20 | 82 | 65000 |
    | FED20-48S2P5 | 36 ~ 75 | 2.5 | 6000 | 30 | 84 | 33000 |
    | FED20-48S3P3 | 36 ~ 75 | 3.3 | 5000 | 15 | 87 | 13000 |
    | FED20-48S05 | 36 ~ 75 | 5 | 4000 | 20 | 89 | 6800 |
    | FED20-48S12 | 36 ~ 75 | 12 | 1670 | 35 | 88 | 2200 |
    | FED20-48S15 | 36 ~ 75 | 15 | 1330 | 50 | 87 | 755 |
    | FED20-48D12 | 36 ~ 75 | ±12 | ±833 | 20 | 88 | ±680 |
    | FED20-48D15 | 36 ~ 75 | ±15 | ±667 | 20 | 88 | ±450 |

    产品特点和优势


    1. 宽输入电压范围:FED20系列模块可以在较宽的电压范围内工作,适用于不同电源系统的连接。
    2. 高效率:最高可达89%,提高了整体系统的能效。
    3. 多重保护机制:包括过电压保护、过载保护和短路保护,确保稳定可靠运行。
    4. 灵活的调整能力:用户可以通过外部电阻进行输出电压的微调,提高适应性。
    5. 优异的安全认证:通过IEC/EN/UL 62368-1认证,符合严格的国际安全标准。

    应用案例和使用建议


    FED20系列适用于各种复杂的电力系统,例如工业自动化控制系统、数据中心电源管理、电动汽车充电站等。为了更好地发挥其性能,建议在安装时注意散热设计,尤其是高功率应用。此外,通过合理配置外部电路,可进一步提升模块的稳定性和可靠性。

    兼容性和支持


    FED20系列具有良好的兼容性,适用于各类电源接口。同时,P-DUKE Technology提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。建议在采购前详细咨询厂商以获得最佳支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查输入电压是否在规定范围内,确认输入线熔丝是否匹配。 |
    | 输出电压不稳定 | 确认输入电压和负载情况,检查是否有额外干扰源。 |
    | 散热不良 | 增加散热措施,确保模块工作温度不超过最大值。 |

    总结和推荐


    FED20系列电源模块凭借其宽输入电压范围、高效率及多重保护功能,在众多应用场景中表现出色。其灵活的输出电压调节能力和优秀的兼容性使其成为许多工业项目中的理想选择。如果您正在寻找一款可靠且高性能的电源模块,强烈推荐您考虑FED20系列。

FED20-48S05参数

参数
输入电压最大值 -
输入电压最小值 -
输出电压组数 -
输出电流最大值 -
输出总功率 -
转换效率 -
开关频率 -
输出方式 -
散热方式 -
特性 -
最大容性负载 -
类型 -
输出电压 -
零件状态 在售
包装方式 管装

FED20-48S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FED20-48S05 FED20-48S05数据手册

FED20-48S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 264.602
30+ ¥ 244.248
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 264.6
直接购买
加入购物车
