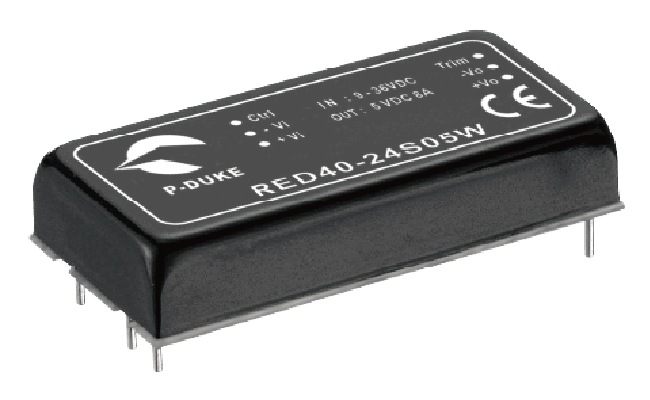

RED40-24S05W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 12000uF 92% 40W 8A 5V 36V 9V DIP
供应商型号: 14M-RED40-24S05W
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 RED40-24S05W

RED40-24S05W概述


    产品简介


    RED40W系列是一款高性能的电源模块,广泛应用于铁路自动化、数据通信、工业控制、测量仪器、电信设备、汽车、医疗设备、光伏发电等领域。该系列产品具有多种输入电压范围和输出电压选项,能够满足不同应用场景的需求。RED40W系列电源模块采用紧凑的设计,能够在有限的空间内提供高效率的电力转换,是现代电子设备不可或缺的组件。

    技术参数


    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 9 ~ 160 VDC | VDC |
    | 输出电压范围 | 3.3 ~ 53 VDC | VDC |
    | 输出电流 | 755 ~ 12200 mA | mA |
    | 效率 | 88 ~ 93% | % |
    | 工作温度范围 | -40 ~ +105 ℃ | ℃ |
    | 隔离电压 | 3000 VDC | VDC |
    | 开关频率 | 200 ~ 275 kHz | kHz |

    产品特点和优势


    1. 宽输入电压范围:RED40W系列支持9至160 VDC的宽输入电压范围,适用于多种不同的电源环境。
    2. 高效率:在全负载条件下,效率高达93%,有效降低能耗。
    3. 良好的热稳定性:能够在-40至105℃的工作温度范围内稳定工作,确保在恶劣环境下的可靠运行。
    4. 安全保护:具备过压保护、过流保护、短路保护等多种安全机制,提高系统的可靠性。
    5. 高隔离电压:隔离电压可达3000 VDC,确保电气隔离的安全性。

    应用案例和使用建议


    应用案例
    RED40W系列已被广泛应用于各种工业自动化设备中,例如:
    - 铁路自动化系统:用于轨道信号控制系统,确保列车安全运行。
    - 数据中心:为服务器提供稳定的直流电源,保障数据传输的连续性。
    - 光伏发电系统:为光伏逆变器提供可靠的电源支持,提高发电效率。
    使用建议
    1. 散热管理:由于RED40W系列在满载工作时会产生一定的热量,因此建议使用适当的散热措施,如加装散热片或风扇,以保证模块的正常运行。
    2. 输入线熔断器:为了实现最大安全性和系统保护,应始终使用输入线熔断器。根据型号选择合适的熔断器额定值,例如:
    - RED40-24□□□W:8 A 快速熔断型
    - RED40-48□□□W:4 A 缓慢熔断型
    - RED40-110□□□W:3.15 A 缓慢熔断型

    兼容性和支持


    RED40W系列设计兼容多种外部元器件和设备,包括铝电解电容器(如Nippon Chemi-Con KY系列)和TVS二极管(如SMDJ系列)。这些外部元器件的使用有助于增强模块的EMI/EMS性能,使其符合相关标准,如EN55032、EN50121-3-2、EN55035、EN50121-3-2等。
    制造商P-DUKE Technology还提供了全面的技术支持和维护服务,包括详细的安装指南和技术咨询,确保用户能够充分发挥RED40W系列的优势。

    常见问题与解决方案


    1. 模块发热异常:确保正确的散热措施已经实施。如果模块过热,可能是因为散热不良或环境温度过高。
    2. 输出电压不稳定:检查输入电压是否稳定。不稳定的输入电压可能导致输出电压波动。
    3. 过载保护触发:若频繁触发过载保护,可能需要重新校准输出电压或增加负载电流限制。

    总结和推荐


    RED40W系列是一款性能优异的电源模块,具备宽输入电压范围、高效率和多种安全保护机制。其广泛的应用场景和易于集成的特点使其成为许多行业理想的电源解决方案。如果你需要一款可靠且高效的电源模块,RED40W系列无疑是一个值得考虑的选择。通过合理的设计和使用建议,RED40W系列将能为你的项目提供出色的电力支持。

RED40-24S05W参数

参数
开关频率 -
输入电压最小值 9V
类型 -
输出方式 -
散热方式 -
最大容性负载 12000uF
输出电压 5V
输出电压组数 -
特性 -
转换效率 92%
输出电流最大值 8A
输出总功率 40W
输入电压最大值 36V
通用封装 DIP
零件状态 在售
包装方式 管装
