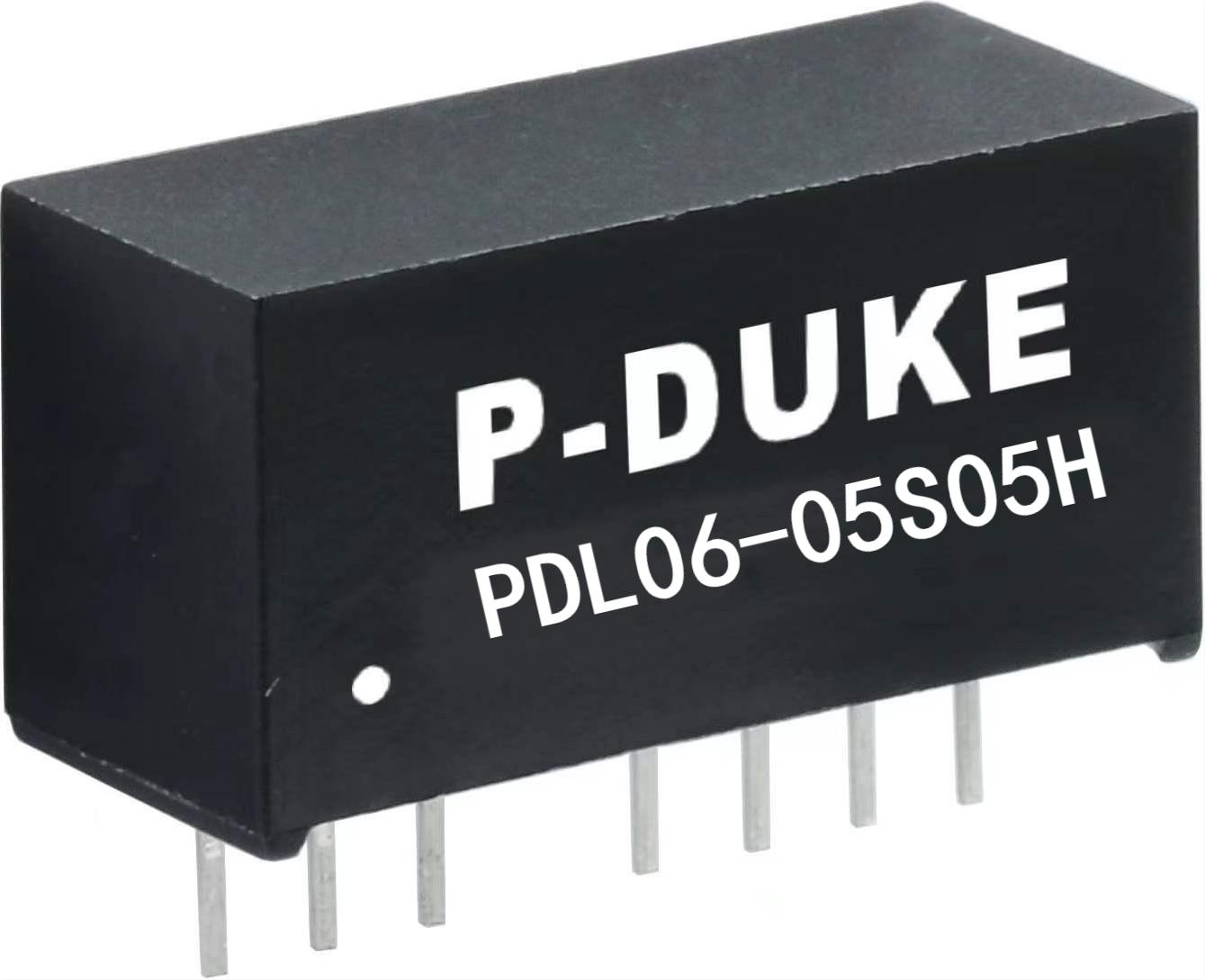

PDL06-05S05H

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG2-PDL06-05S05H
供应商: 期货订购
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 PDL06-05S05H

PDL06-05S05H概述

    电子元器件技术手册

    1. 产品简介


    PDL06系列是P-DUKE Technology Co., Ltd.推出的一系列高效能直流到直流转换器。该系列产品包括单路输出和双路输出两种类型,主要应用于自动化、数据通信、工业测量、电信、汽车、船舶、医疗、光伏(PV)、铁路等领域。PDL06系列具有宽泛的输入电压范围,能够提供稳定的输出电压,适用于各种严苛的应用环境。

    2. 技术参数


    | 参数 | 型号范围 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | PDL06-05S3P3 | 4.5 ~ 9 | 3.3 | 1300 | 77 | 6600 |
    | PDL06-05S05 | 4.5 ~ 9 | 5 | 1200 | 81 | 3300 |
    | PDL06-05S09 | 4.5 ~ 9 | 9 | 666 | 83 | 2000 |
    | PDL06-05S12 | 4.5 ~ 9 | 12 | 500 | 84 | 1600 |
    | PDL06-05S15 | 4.5 ~ 9 | 15 | 400 | 84 | 1400 |
    | PDL06-05S24 | 4.5 ~ 9 | 24 | 250 | 84 | 680 |
    | PDL06-05D05 | 4.5 ~ 9 | ±5 | 600 | 81 | 2000 |
    | PDL06-05D12 | 4.5 ~ 9 | ±12 | 250 | 84 | 900 |
    | PDL06-05D15 | 4.5 ~ 9 | ±15 | 200 | 84 | 660 |
    ...
    (注:完整的表格数据略去)

    3. 产品特点和优势


    PDL06系列直流到直流转换器具备以下几个显著特点和优势:
    - 宽输入电压范围:能够适应不同的电源输入,提高了系统的通用性。
    - 高效率:在典型工作条件下,最高效率可达86%,降低了能耗。
    - 多种输出电压和电流选项:可以灵活选择不同的输出组合,满足不同应用需求。
    - 高隔离电压:标准型号提供1600VDC隔离电压,选配型号可达3000VDC,增强了系统安全性和可靠性。
    - 高温度范围:能够在极端环境下稳定运行,最大工作温度可达+90℃,符合工业标准。

    4. 应用案例和使用建议


    PDL06系列广泛应用于工业自动化控制系统、通信设备、医疗仪器和光伏发电系统等。例如,在光伏发电系统中,PDL06系列可以作为光伏逆变器的重要组成部分,提供稳定的直流电源。
    使用建议:
    - 在安装时,确保正确连接所有引脚,特别是控制引脚(Ctrl)。
    - 在实际使用中,注意散热设计,避免长时间过载导致模块损坏。
    - 根据具体应用场景选择合适的输出电压和电流组合,以实现最佳性能。

    5. 兼容性和支持


    PDL06系列与多种电子设备和模块兼容,支持广泛的输入电压和输出电压范围。厂商提供了详尽的技术支持和维护服务,确保用户能够顺利部署和维护产品。建议在使用前阅读完整的产品手册,了解详细的安装和维护指南。

    6. 常见问题与解决方案


    1. 问题:如何处理启动时间过长?
    - 解决方案:检查输入电压是否在规定的范围内,适当增加输入电容容量。
    2. 问题:输出电压不稳定怎么办?
    - 解决方案:确认负载变化是否过大,调整负载以保持在额定范围内;同时检查输出电容是否正常。
    3. 问题:如何选择合适的输入滤波电容器?
    - 解决方案:根据产品手册推荐的型号(如Nippon chemi-con KY系列),按需选择合适容量的电容器。

    7. 总结和推荐


    综上所述,PDL06系列直流到直流转换器凭借其高效率、宽输入电压范围、多种输出组合及良好的散热设计,成为各类工业应用的理想选择。强烈推荐给需要高性能、可靠性的工程设计人员和设备制造商。在安装和使用过程中,请务必遵循产品手册中的指导,确保产品能够发挥最佳性能并延长使用寿命。

PDL06-05S05H参数

参数
输出总功率 -
开关频率 -
最大容性负载 -
输出电压 -
散热方式 -
输出电流最大值 -
类型 -
转换效率 -
特性 -
输入电压最小值 -
输出电压组数 -
输出方式 -
输入电压最大值 -

PDL06-05S05H数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 PDL06-05S05H PDL06-05S05H数据手册

PDL06-05S05H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 201.35
库存: 0
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
